4.8.3 Монтаж DCF-приемника со встроенным датчиком
температуры наружного воздуха
b
Осторожно!
Опасность материального ущерба из-за ненадле-
жащего монтажа!
Ненадлежащий монтаж может стать причиной пов-
реждений прибора и/или стены здания, например,
из-за влажности.
Придерживайтесь описанного кабелепровода и
правильного положения для монтажа датчика тем-
пературы наружного воздуха.
Просверлите проход через стену с уклоном
наружу.
Прокладывайте присоединительный кабель с пет-
лей для стекания капель влаги.
Следите за герметичностью DCF-приемника.
DCF-приемник со встроенным датчиком температуры наружного
воздуха разрешается открывать и устанавливать в соответствии с
рисунками только аттестованному специалисту.
При этом строго соблюдать существующие правила по технике
безопасности, а также руководства по монтажу отопительного
аппарата и регулятора отопления.
2/3
1/3
>1 m
>2 m
>2 m
N, NW

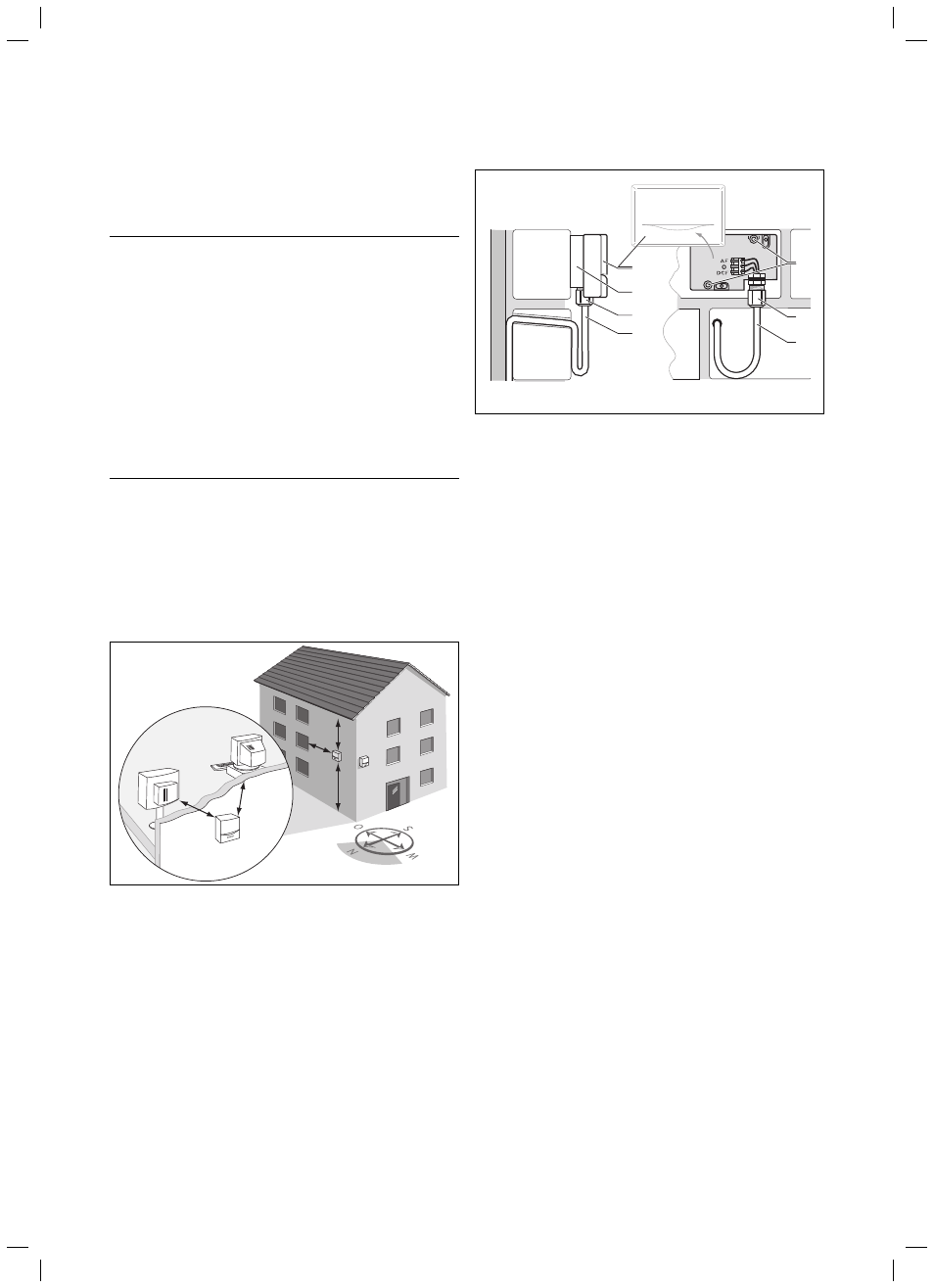

Рис. 4.5 DCF-приемник на месте монтажа
Соблюдайте требования к месту монтажа (→гл. 4.7)
>
>
>
>
>
2
4
5
3
2
1
3
Рис. 4.6 Положение установки DCF-приемника
Легенда
1 Крепежные
отверстия
2 Накидная гайка для кабельного ввода
3 3-жильный присоединительный кабель с петлей для стекания капель влаги
4 Настенный
цоколь
5 Крышка
обшивки
Прежде чем сверлить отверстия в стене, тщательно заплани-
руйте отверстия для крепления и прокладки кабелей.
Отметьте подходящее место на стене. При этом учтите кабе-
лепровод для датчика температуры наружного воздуха.
Со стороны строения проложите присоединительный кабель
(3) с небольшим уклоном наружу и петлей для стекания
капель влаги.
Снимите крышку корпуса (5) датчика температуры наружного
воздуха.
Просверлите два отверстия соответственно крепежным отвер-
стиям с диаметром 6 мм (1).
Вставьте дюбели, входящие в объем поставки.
Прикрепите настенный цоколь (4) к стене двумя винтами.
Кабельный ввод должен быть направлен вниз.
>
>
>
>
>
>
>
