5
4
2
3
2
1
3

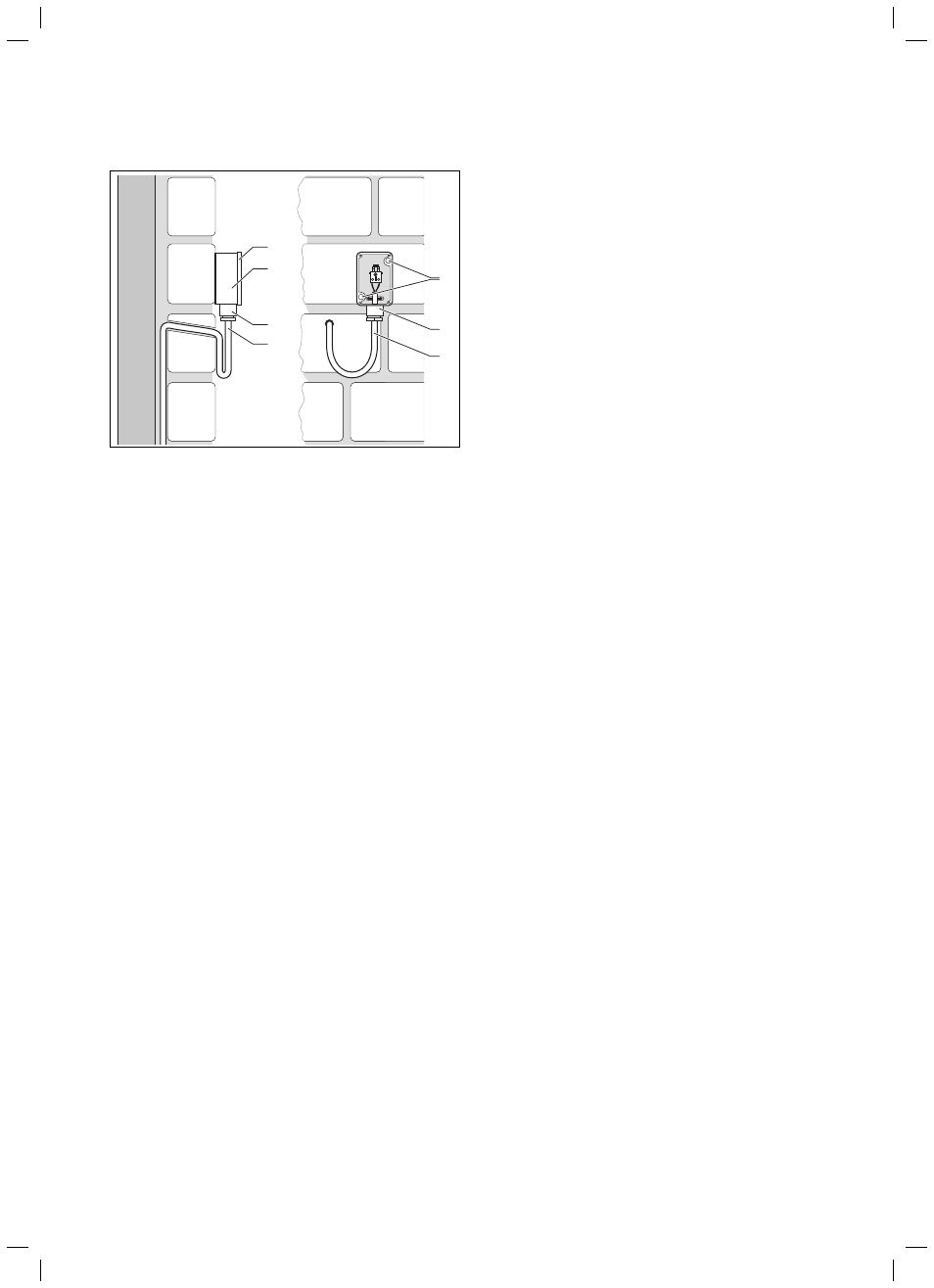

Рис. 4.9 Монтаж датчика температуры наружного воздуха VRC 693
Легенда
1 Крепежные
отверстия
2 Накидная гайка для кабельного ввода
3 2-жильный присоединительный кабель с петлей для стекания капель влаги
4 Корпус
5 Крышка
обшивки
Прежде чем сверлить отверстия в стене, тщательно заплани-
руйте отверстия для крепления и прокладки кабелей.
Соблюдайте требования к месту монтажа (→ гл. 4.7)
Снимите крышку корпуса (5) датчика температуры наружного
воздуха.
Отметьте подходящее место на стене. При этом учтите кабе-
лепровод для датчика температуры наружного воздуха.
Просверлите два отверстия соответственно крепежным отвер-
стиям с диаметром 6 мм (1).
Вставьте дюбели, входящие в объем поставки.
Со стороны строения проложите присоединительный кабель
(3) с небольшим уклоном наружу и петлей для стекания
капель влаги.
Закрепите корпус (4) на стене 2 винтами через крепежные
отверстия (1).
Со стороны строения проложите присоединительный кабель
(3), мин. 2 x 0,75 мм2.
Вытащите присоединительный кабель снизу через кабельный
ввод (2).
За счет соответствующего кабелепровода и тщательного
выполнения работы обеспечьте водонепроницаемость дат-
чика температуры наружного воздуха, а также здания.
Электромонтаж осуществляется так, как описано в гл. 5.4.
Убедитесь, что уплотнение корпуса корректно закреплено на
его корпусе (5).
Прижмите крышку (5) к корпусу (4).
Закрепите крышку (5) на корпусе (4) прилагающимися вин-
тами.
>
>
>
>
>
>
>
>
>
>
>
>
>
>
>
