У Вас есть два варианта определения дней, для которых должны
действовать временные окна:
Вариант 1
Вы можете ввести временные окна для отдельных дней.
Пример:
Пн 09:00
- 12:00
Вт 10:00 - 12:00
Вариант 2
Вы можете объединять блоки из нескольких дней.
Пример:
Пн-Пт 09:00
- 12:00
Сб-Вс 12:00 - 15:00
Пн-Вс 10:00 - 12:00
В обоих случаях Вы можете задавать до трех временных окон.
Температура горячей воды подключенного емкостного водона-
гревателя регулируется с помощью регулятора таким же спосо-
бом: установленные Вами временные окна задают, когда предо-
ставляется горячая вода желаемой температуры.
Однако для приготовления горячей воды нет пониженной темпе-
ратуры. В конце временного окна приготовление горячей воды
отключается.
Отопительная кривая
Температура системы отопления косвенно регулируется отопи-
тельной кривой. Отопительная кривая представляет соотношение
между температурой наружного воздуха и температурой подаю-
щей линии.
Температура подающей линии - это температура греющей воды,
которая выходит из отопительного аппарата.
Отопительную кривую можно индивидуально настроить для каж-
дого отопительного контура.
Вы можете выбирать различные отопительные кривые, чтобы
оптимально адаптировать регулирование к Вашей квартире и
системе отопления.

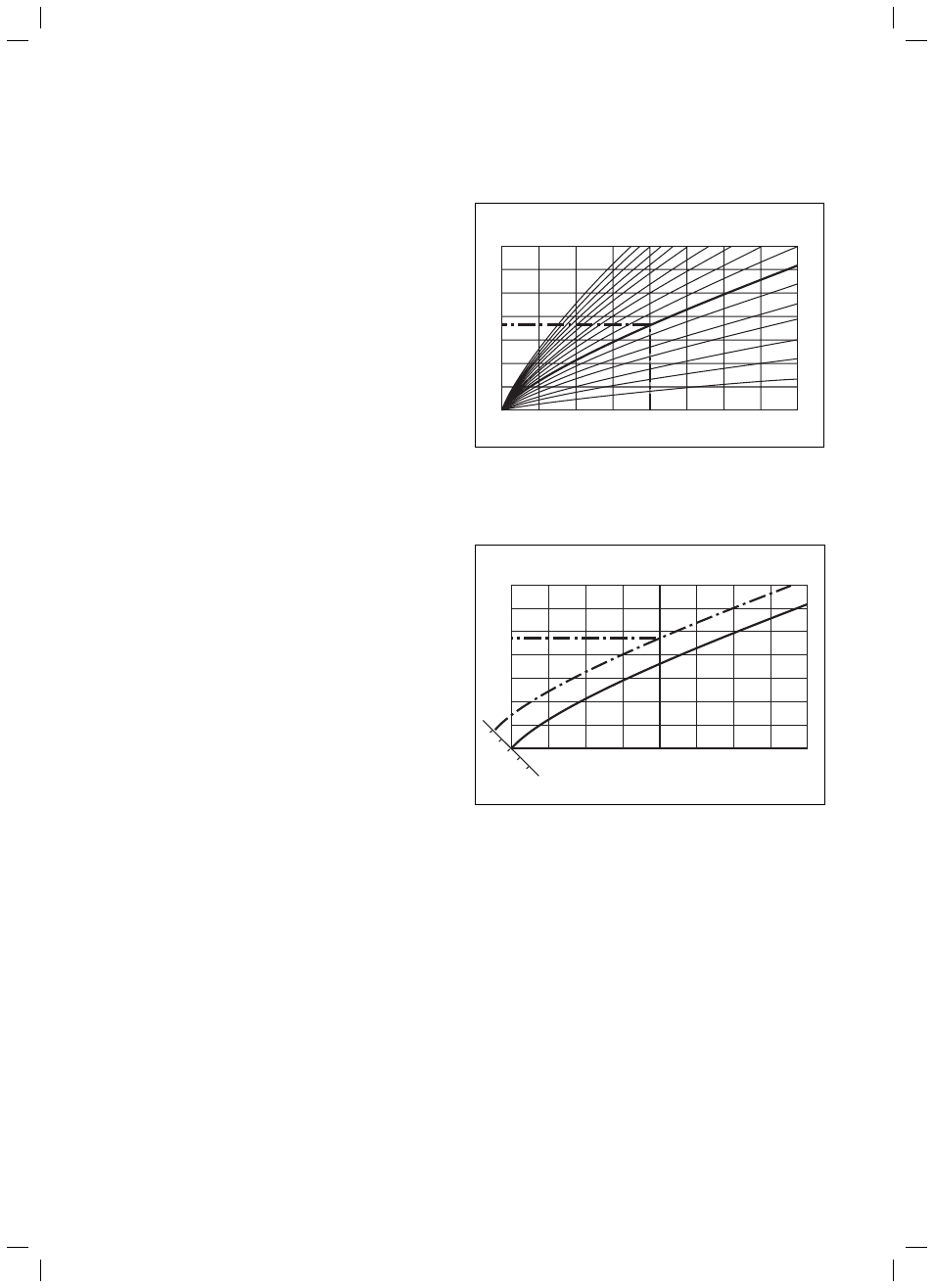

Пример отопительной кривой
Температура подачи
Температура наружного воздуха в °C
в °C
90
80
70
60
50
40
30
20
20 15 10 5 0 -5 -10 -15 -20
1.5
4.0 3.5 3.0 2.5 2.0
Отопительные кривые
1.2
1.0
0.6
0.2
Рис. 3.3 Диаграмма с отопительными кривыми
Пример: если выбрана отопительная кривая 1.5, то при темпе-
ратуре наружного воздуха -15 °C температура подающей
линии должна быть 75 °C.
Температура подачи
Температура наружного воздуха в °C
в °C
90
80
70
60
50
40
30
15
O сь a
18
20
22
10 5 0 -5 -10 -15 -20
1.5
Рис. 3.4 Параллельное смещение отопительной кривой
Если выбрана отопительная кривая 1.5, а расчетная темпера-
тура помещения выставлена не на 20 °C, а на 22 °C, то отопи-
тельная кривая смещается, как показано на рис. 3.4. Кривая
отопления параллельно смещается по оси а, наклоненной на
45°, соответственно значению заданной комнатной темпера-
туры. То есть, при температуре наружного воздуха 0 °C регуля-
тор обеспечивает температуру подающей линии 67 °C.
i Необходимую базовую настройку отопительной
кривой Ваш специалист выполнил при установке
системы отопления.
