Пример 2

Если емкостный водонагреватель установлен за гидравлическим
разделителем, то параметр Раздельное включение в меню A5
мастера настройки должен быть установлен на Нет.

В случае отопительных аппаратов со встроенным приоритет-
ным переключающим клапаном для приготовления горячей
воды вытащите штекер, идущий к нему.

WW

KW

VF1

HK1-P

HK2-P

HK3-P

LP/UV1

HK2

HK3

HKa-P

HKa

HKb-P

HKb

VF2

VR 32

2
BUS

BUS

BUS

BUS

2

2

2

VR 32

VR 32

VR 60

VF3

VFa

VFb

SP

ZIR

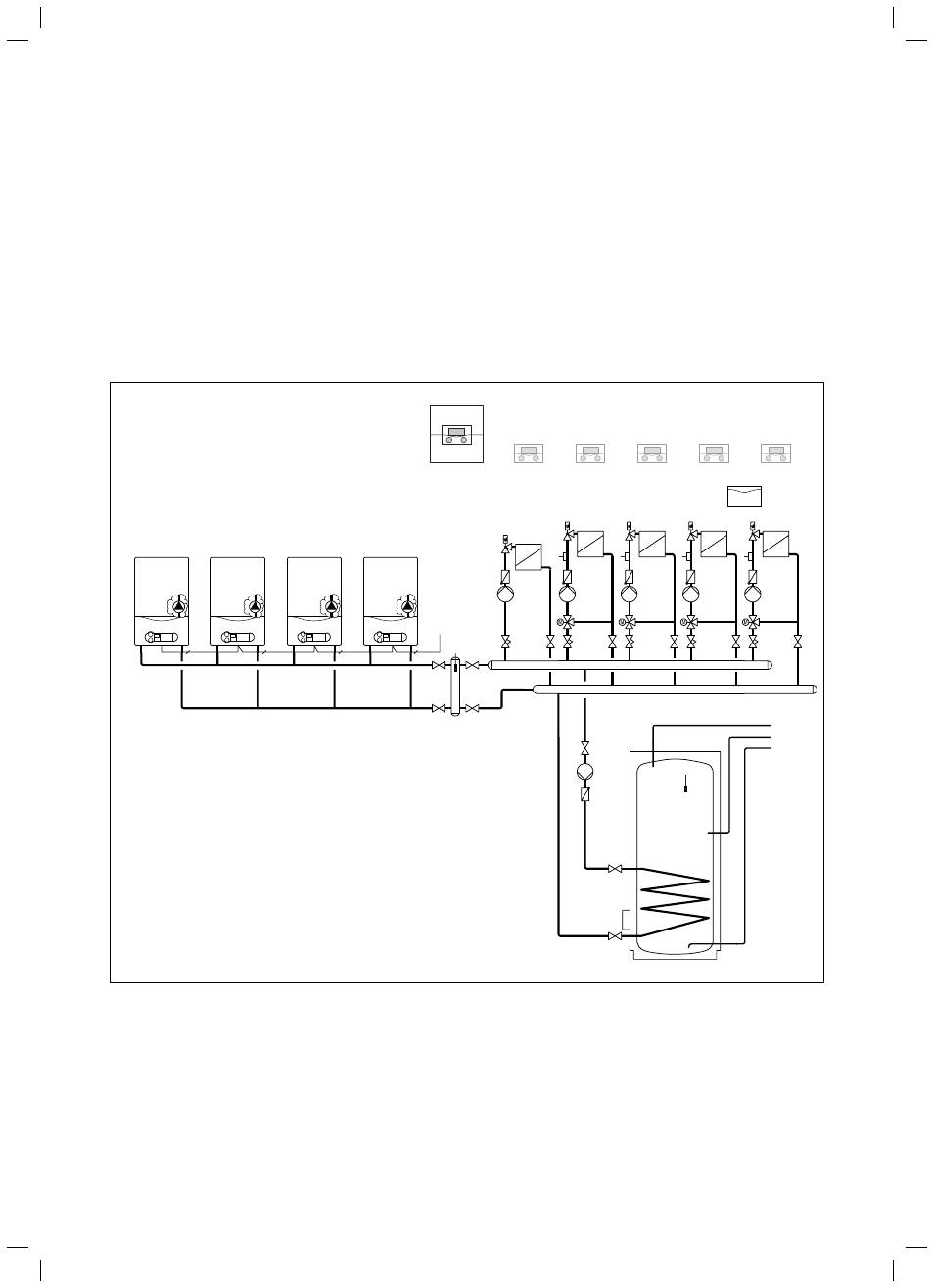

Рис. 5.6 Настенные отопительные аппараты с VRC 630 VIH за раздели-

телем

>

Оснащение отопительной установки:
-

4 теплогенератора (например, 4 газовых настенных отопи-
тельных аппарата, подключение через eBUS)

-

1 емкостный водонагреватель (подключен за гидравличес-
ким разделителем)

-

1 нерегулируемый отопительный контур (прямой, управля-
ется посредством прибора дистанционного управления)

-

4 регулируемых отопительных контура (4 контура наполь-
ного отопления, управляются посредством прибора дистан-
ционного управления)

34

Руководство по монтажу calorMATIC 630 0020095106_00

5 Электромонтаж
