Электромонтаж 5 – Инструкция по эксплуатации VAILLANT calorMATIC 630
Страница 89
Легенда
VR 32
Коммутационный модуль VR 32
VR 60
Смесительный модуль VR 60
BUS eBUS
WW Емкостный
водонагреватель
ZIR
Циркуляционный насос ГВС
SP
Датчик температуры накопителя
KW Холодная
вода
VF 1
Датчик температуры подающей линии
VF 2
Датчик температуры подающей линии отопительного контура 2
VF 3
Датчик температуры подающей линии отопительного контура 3
VFa
Датчик температуры подающей линии смесительного контура a
VFb
Датчик температуры подающей линии смесительного контура b
HK 1-P
Насос контура горелки
HK 2-P
Насос отопительного контура 2
HK 3-P
Насос отопительного контура 3
HKa-P
Насос системы отопления смесительного контура
HKb-P
Насос системы отопления смесительного контура
HK 2
Смеситель отопительного контура 2
HK 3
Смеситель отопительного контура 3
HK a
Смеситель смесительного контура a
HK b
Смеситель смесительного контура b
LP/UV1 Насос загрузки накопителя/переключающий клапан
i
Внимание, схематичное изображение!
Данная схема системы не содержит необходимые
для технически правильного монтажа запорные и
предохранительные устройства. Требуется специфи-
ческое проектирование системы!
Первый отопительный аппарат можно соединять прямо с eBUS
регулятора. При этом соблюдайте полярность.
Со второго отопительного аппарата требуется коммутационный
модуль.
230V~
N
L
9
RT 24V=
BUS
Anl.-
Therm.
8
7
+
-
5
RT 230V~
4
3
1
2

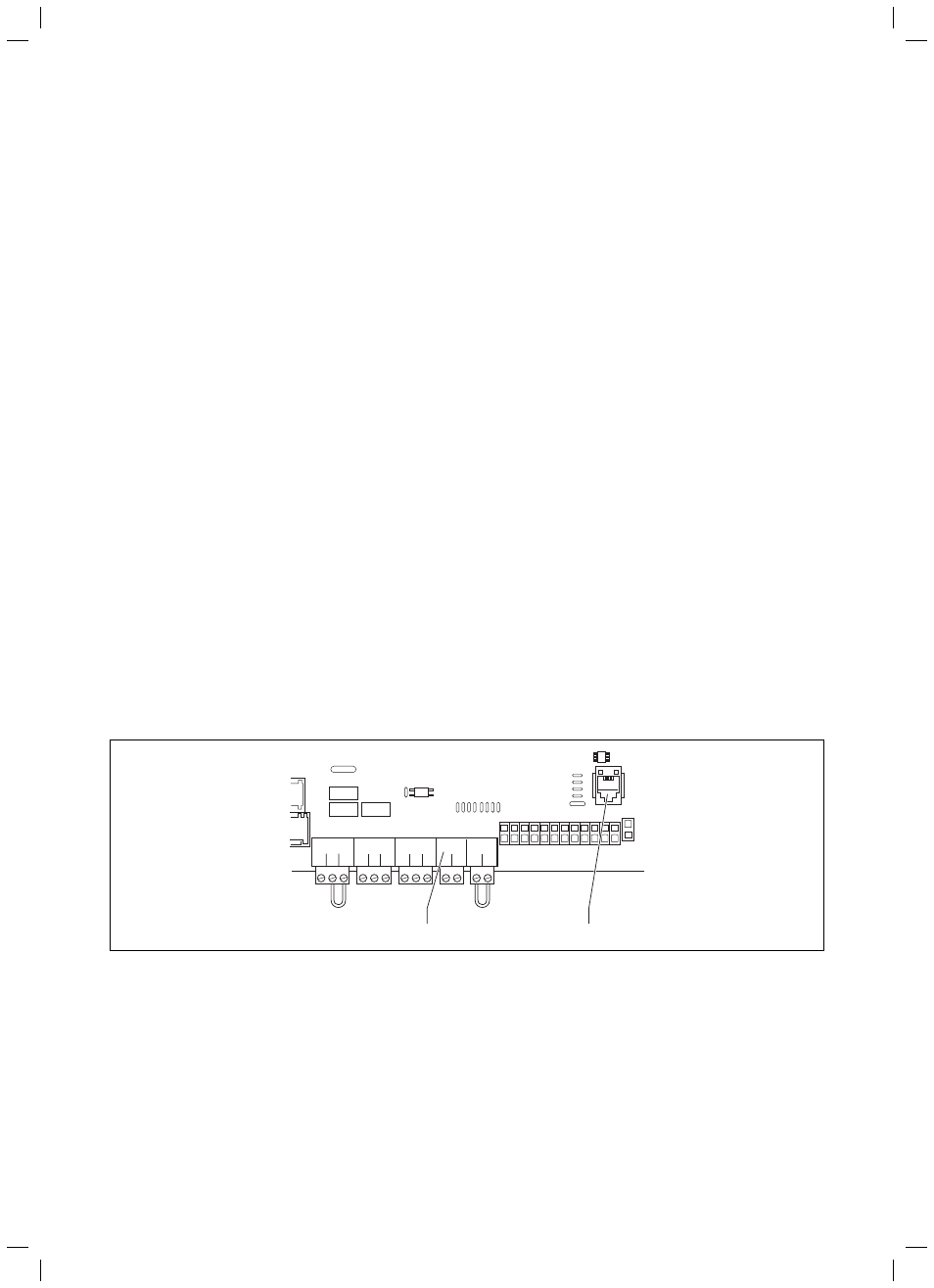

Рис. 5.7 Электроблок для подключения коммутационного модуля
VR 32
Легенда
1 Интерфейс eBUS к коммутационному модулю VR 32
2 eBUS (используется только для первого отопительного аппарата без
VR 32)
Соблюдайте руководство по коммутационному модулю
VR 32.
>
35
Руководство по монтажу calorMATIC 630 0020095106_00
Электромонтаж 5
