Аудиоподключения
1.
Снимите нагрузочный резистор 100 Ом с клемм.
2.
Подключите источник линейного аудиосигнала к входному контакту Аудио+ (C+).
3.
Подключите заземление аудиосигнала к входному контакту Аудио- (C-).
На рисунке ниже приведены подключения, необходимые для работы аудио через IP-
сеть.

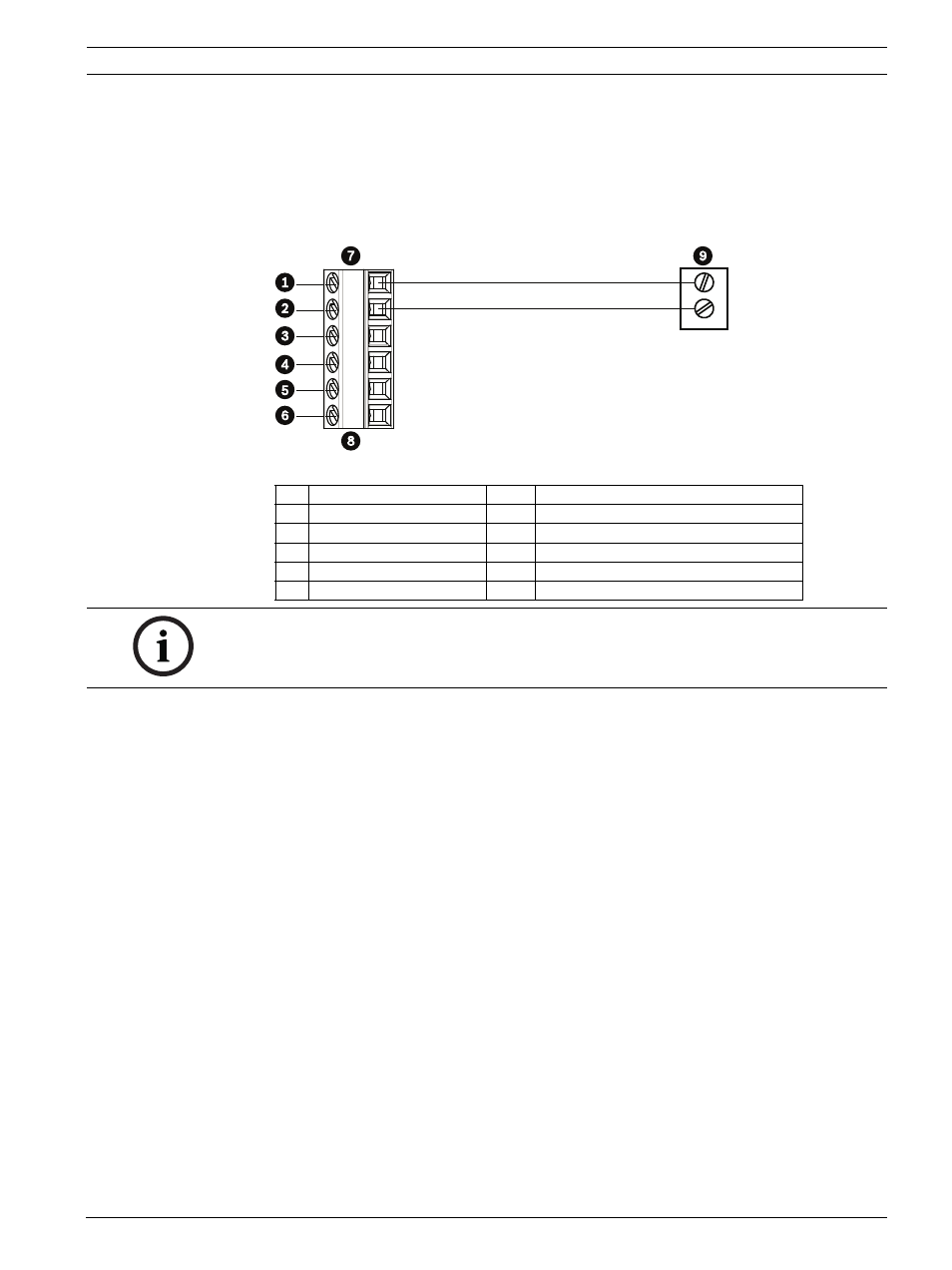

Рисунок 4.1
Подключения для аудио через сеть Ethernet
1
Аудио- (C-)
7
Ввод/Вывод данных AutoDome
2
Аудио+ (C+)
8
Разъем P105/P106
3
Заземление
9
Выход аудио
4
RxD
5
TxD
6
Заземление сигнала
ЗАМЕЧАНИЕ! О параметрах звука см. в Раздел 7.30 Аудио, Страница 97.
