32

ru | Установка подвесного кронштейна на стену, в угол и на столб

AutoDome 800 Series HD Camera

F.01U.265.795 | 3.0 | 2012.03

Руководство по установке

Bosch Security Systems, Inc.

1.

Проложите все входящие провода через один из кабелепроводов внизу монтажной

платы. При установке на столб проложите все провода через кабелепровод под

прямым углом.

2.

Водонепроницаемую вилку подключите к другому кабелепроводу.

3.

Лепестковую клемму заземления (пункт 1, ниже) подсоедините к одной из

лепестковых клемм внутри монтажной платы.

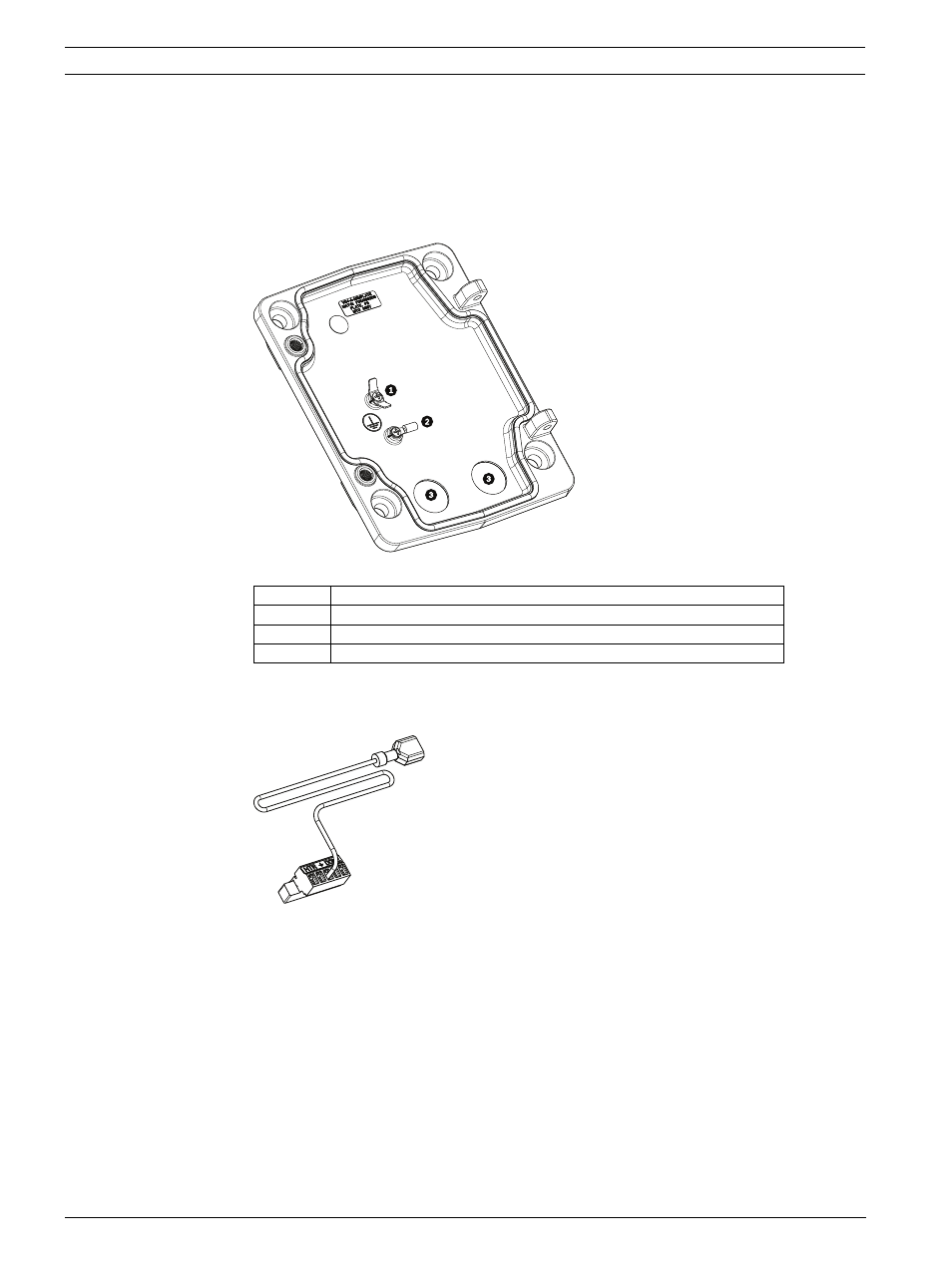

Рисунок 2.14

Монтажная плата — сведения о внутреннем устройстве

4.

Подсоедините входящие провода питания 24 В перем. тока к 5-контактному

сочленяющемуся разъему входа питания 24 В перем. тока (поставляется с

комплектом монтажной платы) для купольной камеры и нагревателя.

5.

Подсоедините лепестковую клемму заземления из 5-контактного сочленяющегося

разъема (пункт 1, Рисунок 2.14) к другой лепестковой клемме внутри монтажной

платы.

6.

Подсоедините 5-контактный сочленяющийся разъем входа питания к шнуру питания

24 В перем. тока (кабель 2), подключенному к подвесному модулю.

7.

Подсоедините ранее установленный входящий видеоразъем RJ45 к кабелю Ethernet

(кабель 5). Подробную информацию о проводах и подключениях см. в

Раздел 4 Стандарты кабелей и проводки, Страница 55.

8.

Подсоедините провода выхода сигнализации к микропроволочным выводам,

выходящим из 4-контактного кабеля выходов сигнализации (кабель 6).

9.

Подсоедините провода входа сигнализации к микропроволочным выводам,

выходящим из 6-контактного кабеля входов сигнализации (кабель 7).

Номер

Описание

1

Заземляющий наконечник с двумя лепестковыми клеммами

2

Наконечник заземления с обжимной клеммой

3

Входные отверстия кабелепровода для проводов
