ru | Установка подвесного кронштейна на стену, в угол и на столб
AutoDome 800 Series HD Camera
F.01U.265.795 | 3.0 | 2012.03
Руководство по установке
Bosch Security Systems, Inc.
d.

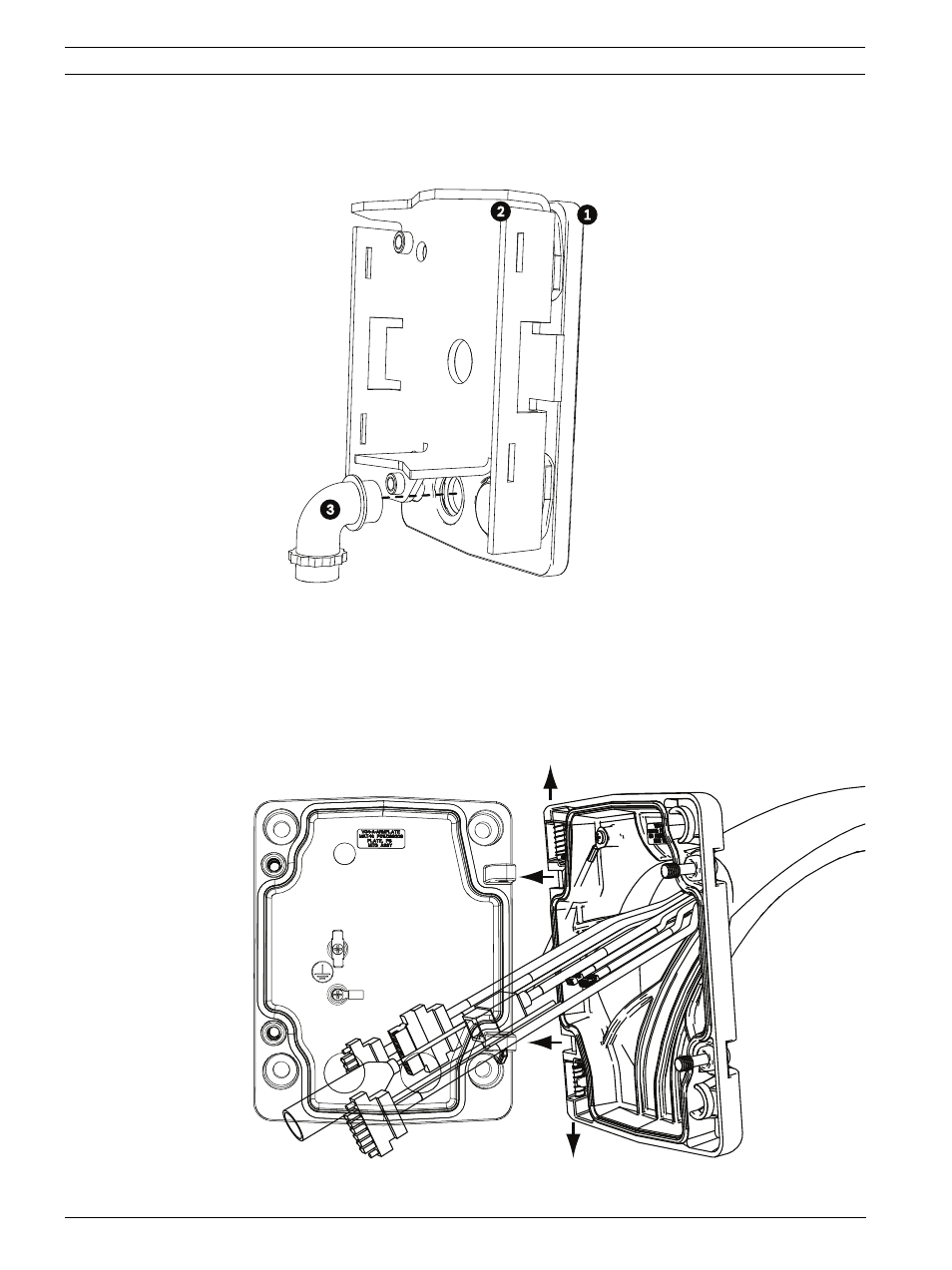

После подсоединения монтажной платы (пункт 1, ниже) к пластине для
установки на столб (пункт 2) кабелепровод под прямым углом (пункт 3)
подсоедините к монтажной плате через пустое отверстие для кабелепровода, как
показано ниже:
3.
Убедитесь в надежном креплении монтажной платы.
2.8.1
Подсоединение подвесного кронштейна к монтажной плате
Нижний шарнирный болт подвесного кронштейна снабжен ограничителем,
удерживающим шарнир в открытом положении при присоединении кронштейна к
монтажной плате.
1.
Сожмите нижний шарнирный болт, нажав палец болта вниз и повернув его за
ограничитель.
Рисунок 2.12
Подсоединение подвесного кронштейна к монтажной плате
