ru | Установка на парапет крыши и на трубу
AutoDome 800 Series HD Camera
F.01U.265.795 | 3.0 | 2012.03
Руководство по установке
Bosch Security Systems, Inc.
5.
Вставьте интерфейсную плату трубы в нижнюю трубку и затяните три (3) стопорных
винта для прикрепления платы к колпачку камеры.

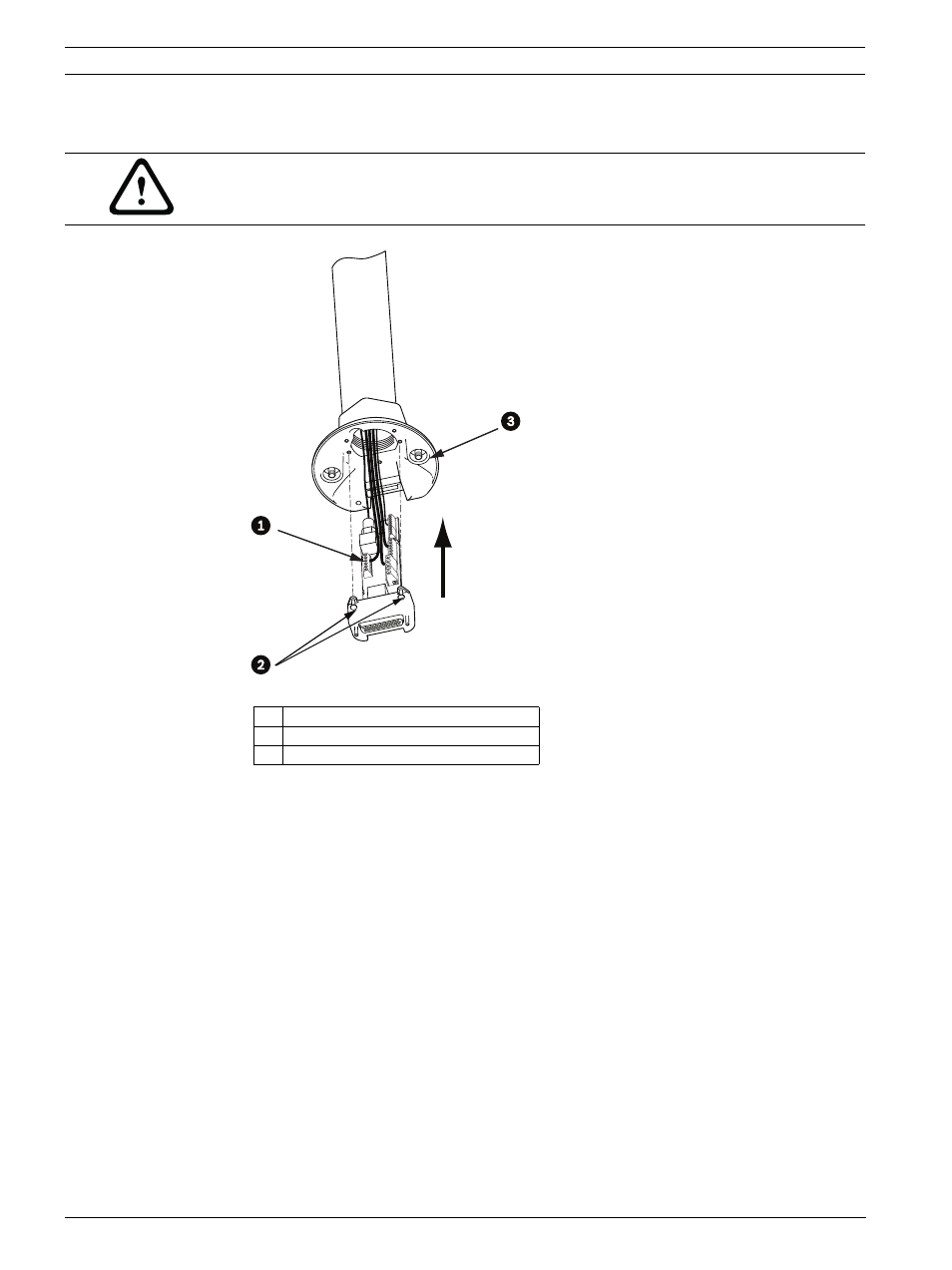

Рисунок 3.12
Сборка интерфейсной платы трубы и колпачка камеры
ВНИМАНИЕ!
Не сорвите резьбу при затягивании стопорных винтов на интерфейсной плате.
1
Интерфейсная плата
2
Стопорные винты (3)
3
Подвесные крепежные винты (2)
