ru | Установка на парапет крыши и на трубу
AutoDome 800 Series HD Camera
F.01U.265.795 | 3.0 | 2012.03
Руководство по установке
Bosch Security Systems, Inc.
3.4
Проложите проводку и прикрепите соединители
Провода электропитания следует прокладывать с левой (передней) стороны блока
источника питания через отдельный кабелепровод. Провода передачи видеосигнала,
управляющих данных и тревожных сигналов следует прокладывать через второй
кабелепровод в правой части блока. Сведения о способах передачи видео и данных, а
также характеристиках проводки см. в Раздел 4 Стандарты кабелей и проводки,
Страница 55.
Имеется два способа прокладки проводки для видеосигнала, управляющих данных и
тревожных сигналов:
–
Один из них состоит в прокладке всех проводов передачи управляющих данных,
питания, Ethernet и тревожных сигналов через кабелепровод в правой части
источника питания и на интерфейсную плату AutoDome.

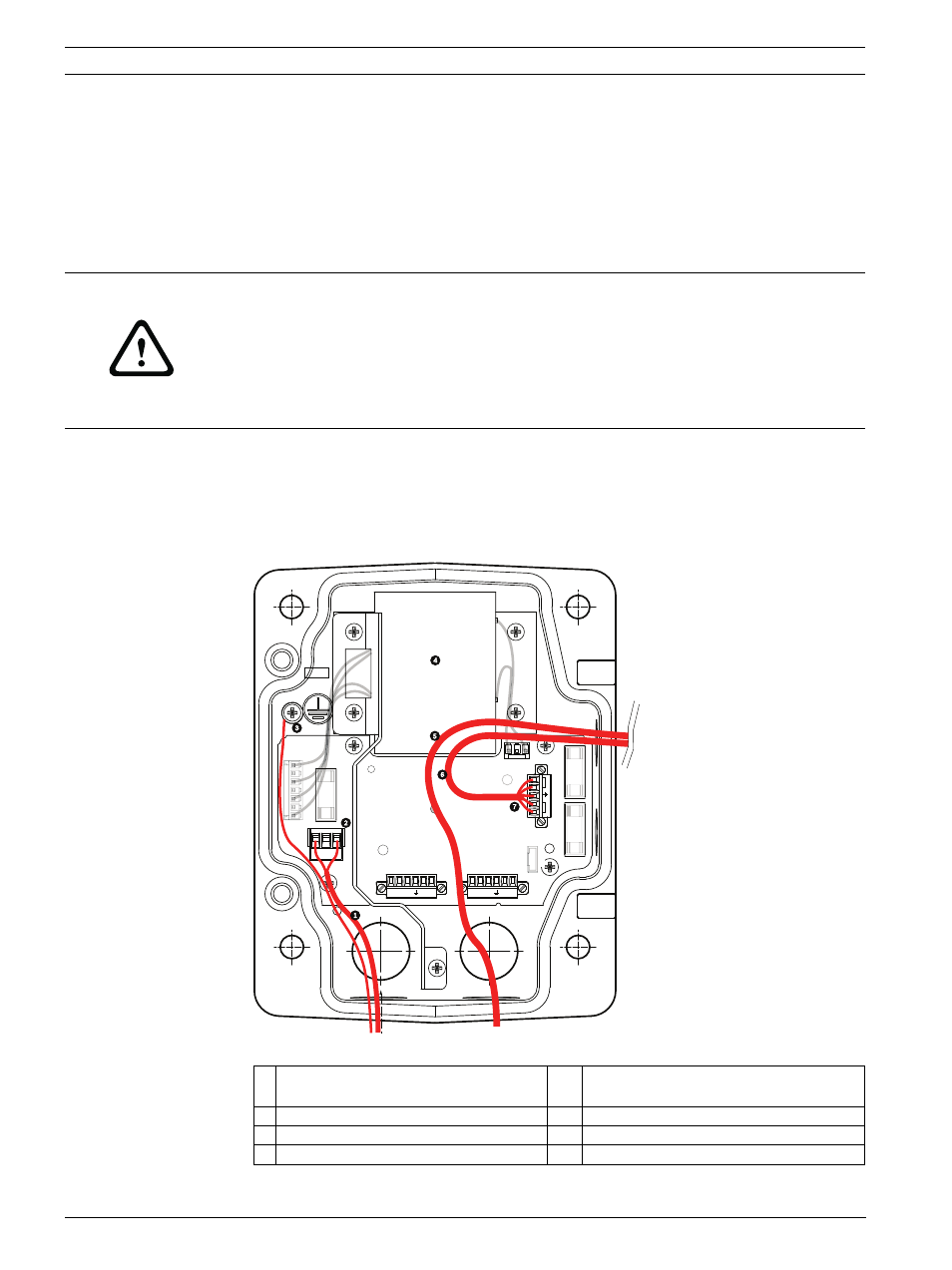

Рисунок 3.3
Блок источника питания VG4-A-PSU1 или VG4-A-PSU2
ПРЕДУПРЕЖДЕНИЕ!
Установите внешние соединительные кабели в соответствии с NEC, ANSI/NFPA70 (для
США) и Канадскими правилами по установке электрооборудования, часть I, CSA C22.1
(для Канады) и в соответствии с региональными нормами для остальных стран.
Параллельные цепи должны быть защищены сертифицированным 2-контактным
прерывателем цепи 20 А или предохранителями. Следует установить в доступном месте 2-
контактное устройство отключения с расстоянием между контактами не менее 3 мм.
1
Вход питания 120/230 В перем. тока 5
Ethernet-кабель для видео и
управления
2
Разъем P101
6
Выход питания 24 В перем. тока
3
Заземление
7
Разъем P107
4
Трансформатор
GND TXD
RXD
C+
C-
GND TXD
RXD
C+
C-
P101
P106
P105
P107
XF102
X
F103
XF101
5 4 3 2 1
J
J
J103
J102
J101
(LED)
HTR DOME
24V NC 24V
(FUSE
)
(FUSE
)
(FUSE
)
