Инструкция по эксплуатации Bosch HD PTZ-камера AutoDome серии 800
Страница 34
34
ru | Установка подвесного кронштейна на стену, в угол и на столб
AutoDome 800 Series HD Camera
F.01U.265.795 | 3.0 | 2012.03
Руководство по установке
Bosch Security Systems, Inc.
2.9

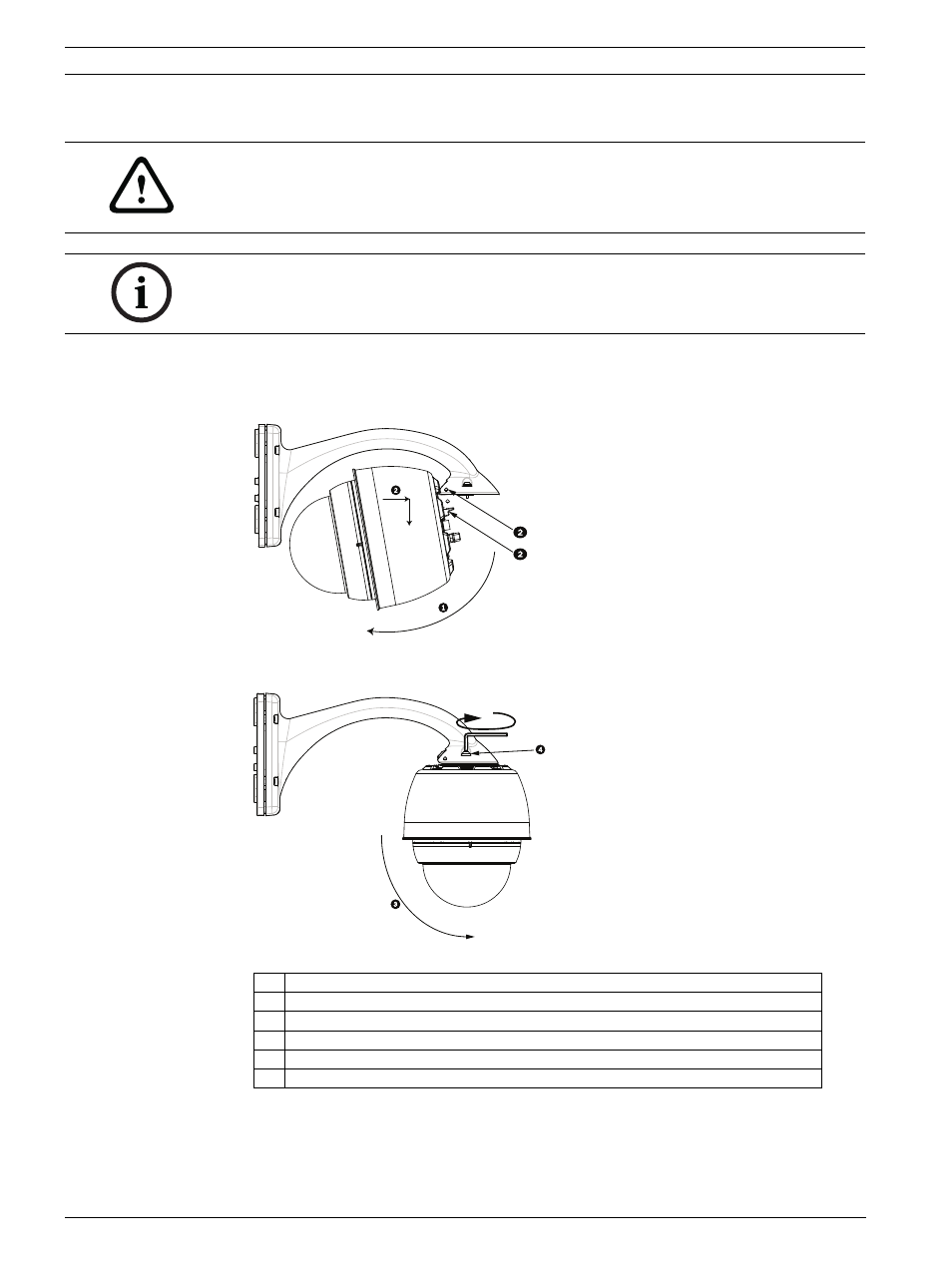

Присоедините подвесной модуль к кронштейну и закрепите
1.
Наклоните нижнюю часть камеры по направлению к основанию подвесного
кронштейна и зацепите монтажный крюк, расположенный в верхней части корпуса
камеры, за утопленный шарнирный болт кронштейна.
Рисунок 2.15
Присоедините подвесной модуль к кронштейну
ВНИМАНИЕ!
Купол упакован в защитный пластиковый лист. Рекомендуется хранить его в этом виде, до
тех пор пока он не будет готов к использованию. Следует ограничить какие-либо действия
с куполом, поскольку царапины могут повлиять на видимость.
ЗАМЕЧАНИЕ! Прежде чем присоединять подвесной модуль AutoDome, осмотрите камеру
и разъемы на предмет наличия заблокированных гнезд и погнутых контактов.
1
Наклоните вверх.
2
Зацепите и опустите.
2а
Утопленный шарнирный болт
2b
Разъем камеры
3
Поверните вниз, чтобы зацепить разъем камеры.
4
Затяните два (2) монтажных винта с минимальным моментом 10-12 Н-м.
a
b
