38 ru | Установка на парапет крыши и на трубу AutoDome 800 Series HD Camera
F.01U.265.795 | 3.0 | 2012.03 Руководство по установке Bosch Security Systems, Inc.
3.3 Установите блок источника питания
Прежде чем устанавливать блок источника питания, определите, будете ли вы
прокладывать проводку через отверстия в нижней или задней части блока. При
прокладывании проводки через заднюю часть, перед установкой следует переместить две
(2) уплотняющих пробки через отверстия в нижнюю часть.

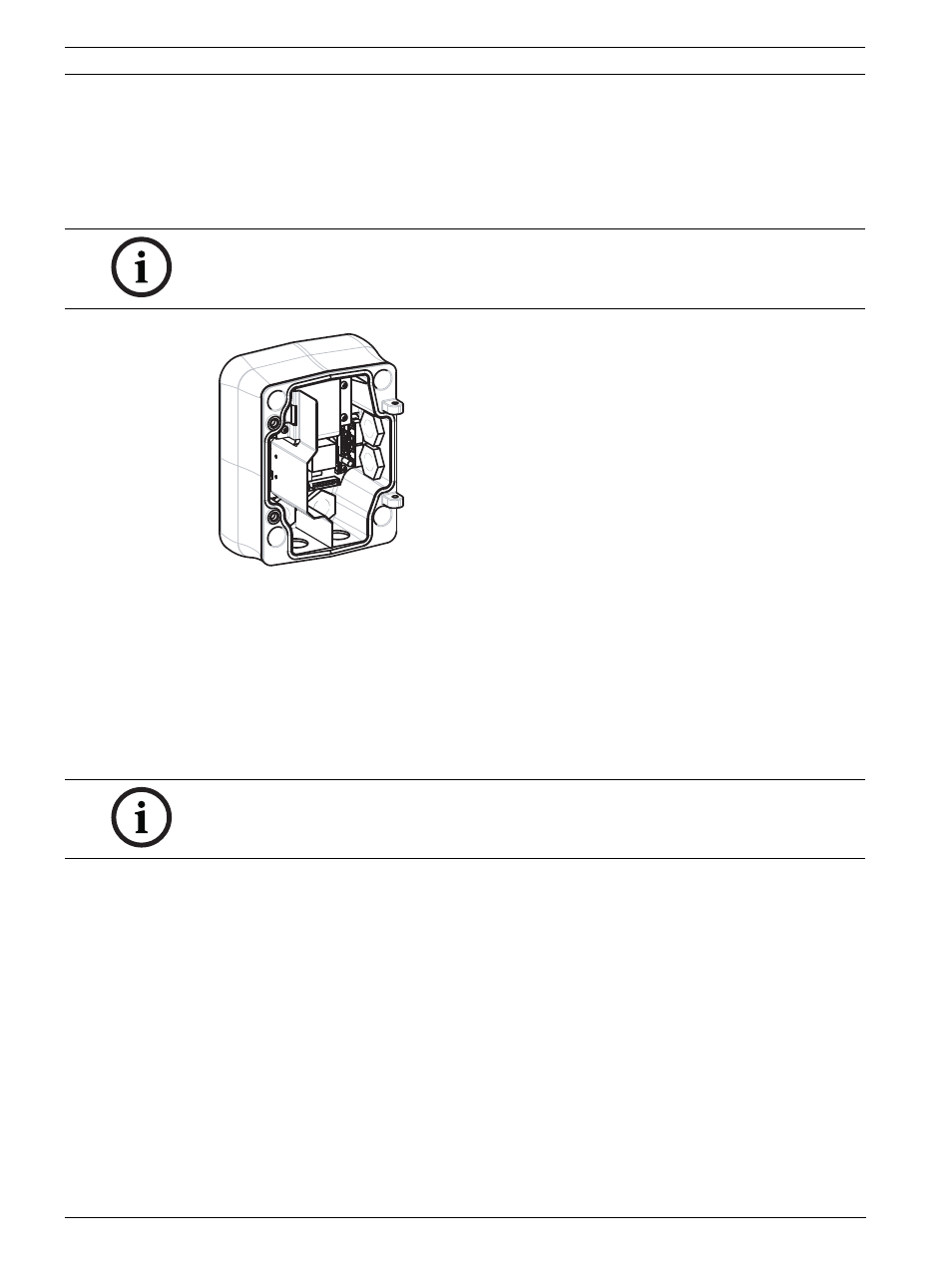

Рисунок 3.1 Источник питания для установки на стену с дополнительным накладным кольцом
1. Используйте шаблон для установки на стену, входящий в комплект поставки, для
разметки четырех монтажных отверстий для блока источника питания.
2. Просверлите четыре (4) отверстия для монтажных анкерных винтов. При установке
вне помещений установите атмосферостойкий уплотнитель вокруг каждого отверстия
на монтажной поверхности.
3. Вставьте блок источника питания в дополнительное накладное кольцо.
4. Прикрепите блок источника питания к стене при помощи четырех (4)
коррозиеустойчивых винтов из нержавеющей стали (не входят в комплект).
5. Прикрепите герметичные фитинги для труб 3/4" (20 мм) (приобретаются отдельно) к
отверстиям в нижней или задней части блока источника питания, через которые будут
проложены провода электропитания, передачи видеосигнала и управляющих
данных.
ЗАМЕЧАНИЕ! Используйте стандартные крепления NPS 3/4" (20 мм) для отверстий в
нижней и задней части блока. Используйте крепления NPS 1/2" (15 мм)для отверстий
сбоку. Иллюстрацию см. Раздел 3.1.1 Список компонентов, Страница 36.
ЗАМЕЧАНИЕ! Рекомендуется винт диаметром от 6,4 мм (1/4") до 8 мм (5/16"), способный
выдерживать усилие отрыва до 120 кг.
