46 ru | Установка на парапет крыши и на трубу AutoDome 800 Series HD Camera
F.01U.265.795 | 3.0 | 2012.03 Руководство по установке Bosch Security Systems, Inc.
2. Подготовьте монтажную поверхность для креплений, просверлив соответствующие
отверстия для монтажных анкерных винтов.

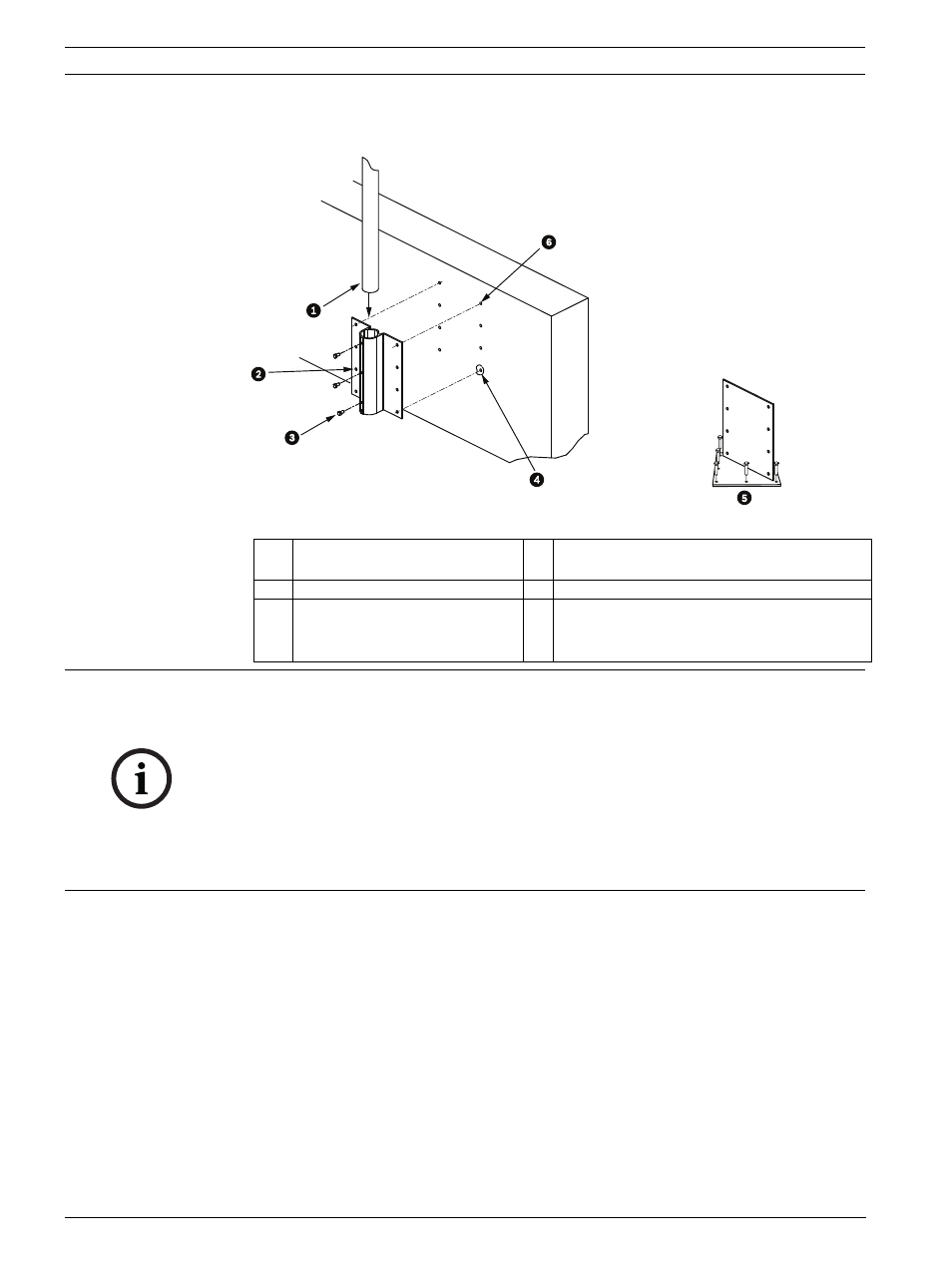

Рисунок 3.6 Монтажная скоба кронштейна для установки на крышу и монтажная пластина
3. Установите атмосферостойкий уплотнитель вокруг каждого отверстия на монтажной
поверхности.
4. Прикрепите монтажную скобу при помощи не менее шести (6) креплений из
нержавеющей стали, по три (3) с каждой стороны (скоба имеет восемь (8)
отверстий). Не затягивайте крепления слишком сильно, поскольку можно сорвать
резьбу. При установке кронштейна на плоскую крышу прикрепите дополнительную
монтажную пластину LTC 9230/01 к крыше и прикрепите монтажную скобу к
монтажной пластине.
5. Вставьте кронштейн для установки на крышу в монтажную скобу до самого низа.
1 Монтажный кронштейн 4 Установите уплотнитель вокруг каждого
отверстия для крепления
2 Монтажная скоба кронштейна 5 Монтажная пластина
3 Шестигранный болт 3/8-16 SS
(входит в комплект)
6 Используйте не менее шести (6) креплений
(не входят в комплект). Показаны восемь
(8) отверстий.
ЗАМЕЧАНИЕ! Крепления не входят в комплект кронштейна для установки на парапет
крыши, поскольку зависят от материала, к которому крепятся. Материал должен
выдерживать минимальное усилие отрыва 275 кг. Например, фанера толщиной 19 мм.
Крепления могут включать болты, штифты или шурупы с квадратной головкой. Все
крепления должны быть изготовлены из коррозиеустойчивой нержавеющей стали с
диаметром 10 мм.
Все болты должны быть полностью погружены в монтажную поверхность и закреплены
плоской шайбой, стопорной шайбой и гайкой. Все штифты должны быть прикреплены к
бетону или приварены к стальной опорной плите. Анкерные болты могут использоваться с
глухими структурами, где отсутствует доступ к задней части.
