AutoDome 800 Series HD Camera
Установка на парапет крыши и на трубу | ru
49
Bosch Security Systems, Inc.
Руководство по установке
F.01U.265.795 | 3.0 | 2012.03
4.
Проложите провода передачи данных Ethernet и тревожных сигналов через верхний
фланец вниз трубы.
5.
Оберните не менее пяти слоев тефлоновой ленты вокруг резьбовых соединений.
6.
Нанесите входящий в комплект герметик на резьбовые соединения трубы.
–
Убедитесь в том, что все поверхности чистые и сухие.
–
Нанесите герметик вокруг фитинга с наружной резьбой.
–
Вдавите герметик внутрь резьбы, чтобы он заполнил все поры.
7.
Вкрутите колпачок в нижнюю трубку и надежно затяните, чтобы обеспечить защиту от
течи. См Рисунок 3.9, Страница 48.
3.7
Подключение проводов к интерфейсной плате трубы
В данном разделе приводятся инструкции по подключению проводов и кабелей к
интерфейсной плате трубы, как показано на рисунке ниже. Характеристики кабелей и
проводов, а также соответствующие рекомендации см. в Раздел 4 Стандарты кабелей и
проводки, Страница 55.

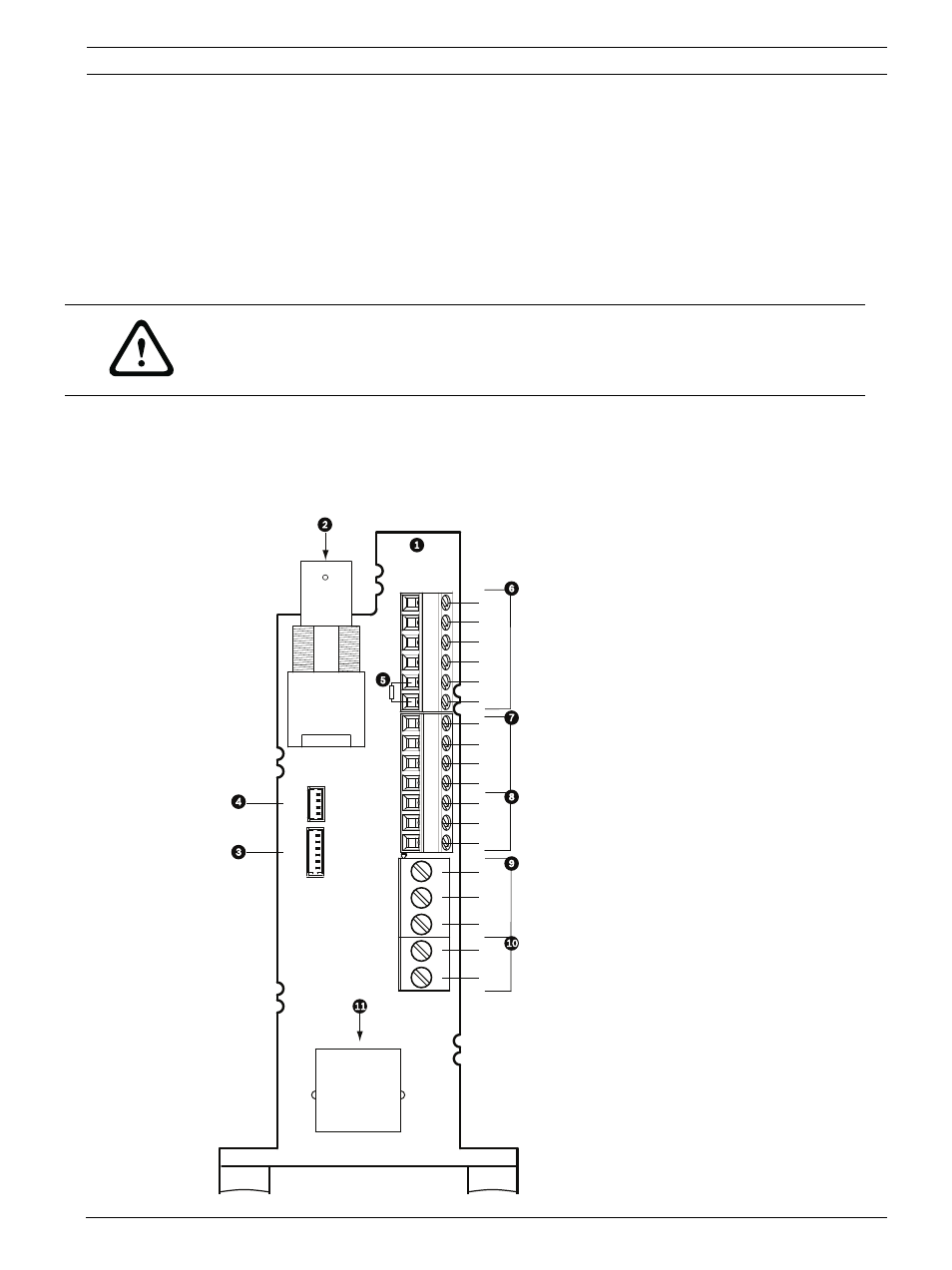

Рисунок 3.10
Разъемы интерфейсной платы трубы
ПРЕДУПРЕЖДЕНИЕ!
Колпачок камеры должен быть плотно ввинчен в трубку. Невыполнение этих указаний
может привести к повреждению оборудования, серьезным травмам или даже к
смертельному исходу.
BNC
7
5
6
4
3
2
1
2
1
2
1
3
J102
P107
P101
P102
P103
P104
P106
J101
AGND
A7
A6
A5
A4
A3
AGND
OUT 3
OUT 2
OUT 1
1
2
3
4
5
6
P105
