3.4.2

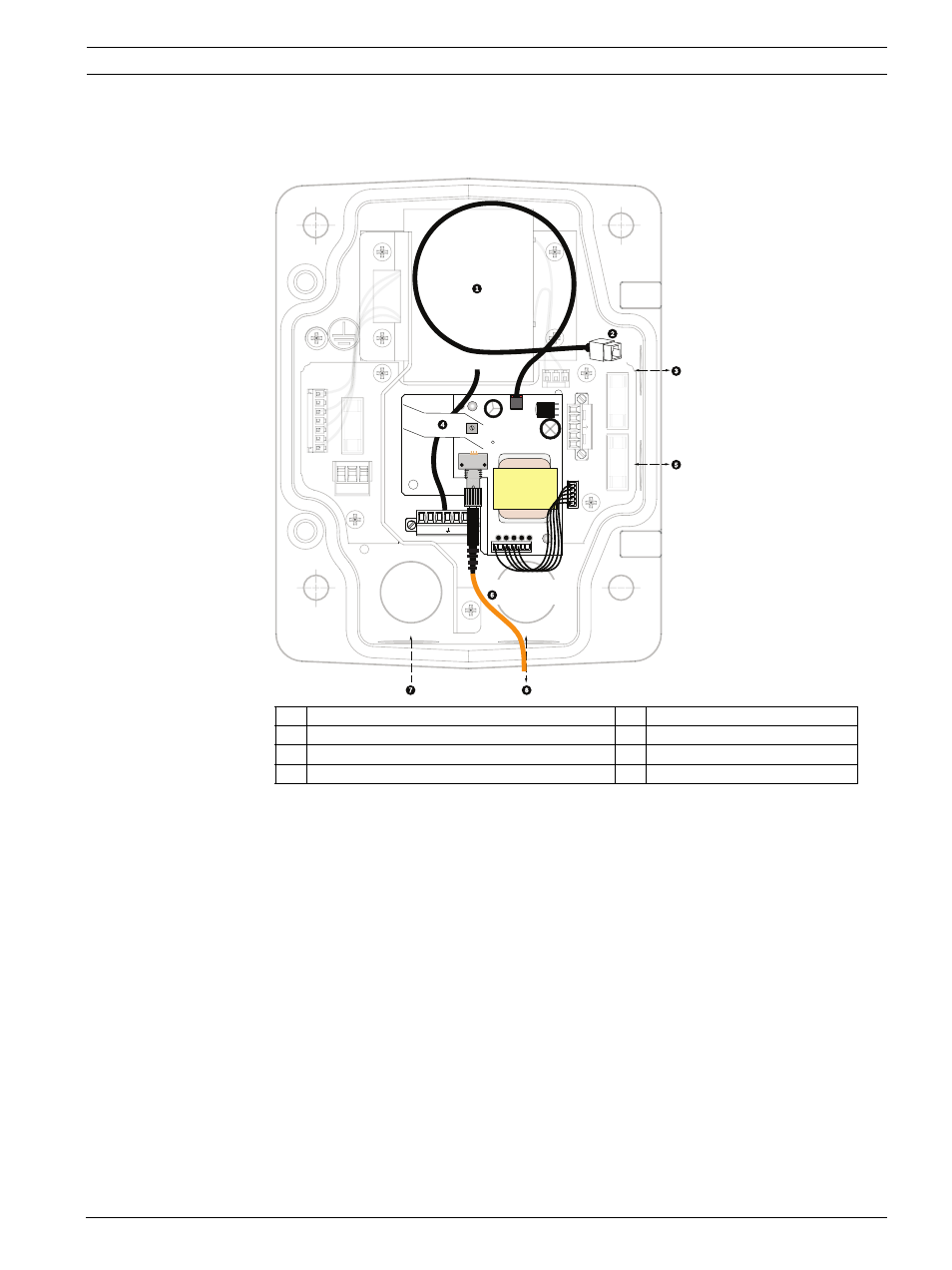

Прокладка проводки для оптоволоконных моделей
При установке оптоволоконных моделей проведите оптоволоконный кабель в правую
часть блока источника питания.
1
Трансформатор
5
Вход/Выход
2
Ethernet к купольной камере
6
Разъем ST (оптоволокно)
3
Вход/Выход
7
Вход питания
4
Жгут проводов от подвесного кронштейна 8
Ввод/Вывод данных
(GND)
GND TXD
RXD
C+
C-
(FUSE)
(FUSE)
(FUSE
)
24V NC 24V
HTR DOME
