AutoDome 800 Series HD Camera
Установка подвесного кронштейна на стену, в угол и на столб | ru
19
Bosch Security Systems, Inc.
Руководство по установке
F.01U.265.795 | 3.0 | 2012.03

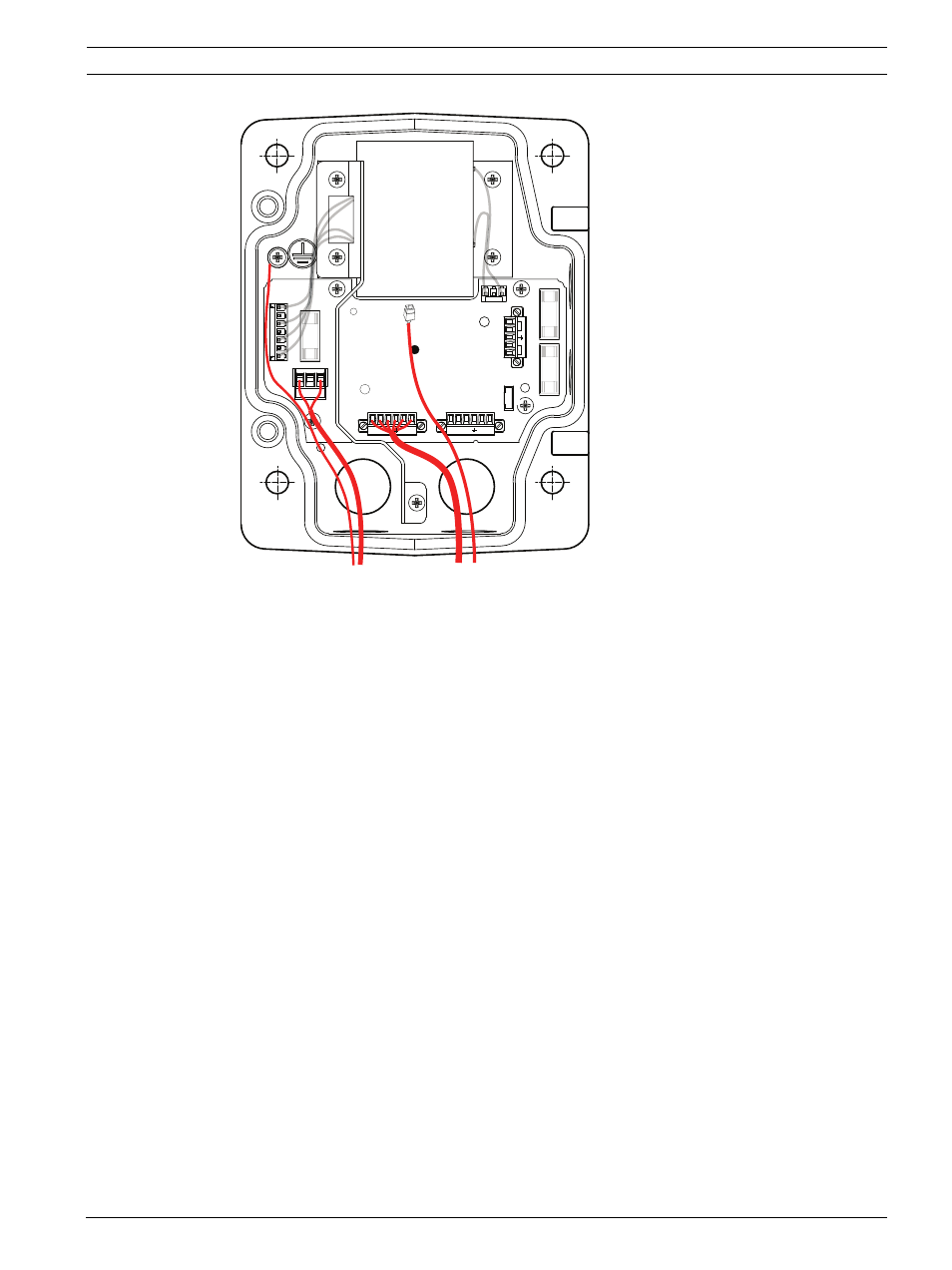

Рисунок 2.2
Блок источника питания подвесного кронштейна
1.
Проложите все сетевые провода, провода передачи видеосигнала, управляющих
данных и тревожных сигналов через кабелепровод в правой части источника
питания. Характеристики и данные о расстоянии при прокладке оптоволоконных
кабелей см. в Раздел 4 Стандарты кабелей и проводки, Страница 55.
2.
Проложите линии высокого напряжения 115/230 В перем. тока через кабелепровод в
левой части блока. Блок источника питания с трансформатором поставляется с
перегородкой, отделяющей сектор высокого напряжения в левой части от сектора
низкого напряжения 24 В перем. тока в правой части.
3.
Обрежьте и зачистите все провода, чтобы обеспечить достаточный провес для
подключения к соответствующим клеммам блока, однако исключить при этом
защемление или помехи при закрывании подвесного кронштейна. Расположение
контактов см. выше на рис. Рисунок 2.2, Страница 19.
4.
Прикрепите входящую в комплект 3-контактную вилку шнура электропитания к
входящим проводам электропитания. Для подсоединения проводов см. разъем P101
в Таблица 2.1, Страница 22.
5.
Присоедините разъем RJ45 к входящему кабелю Ethernet. При установке
оптоволоконной модели присоедините оптоволоконный разъем ST к
оптоволоконному кабелю. См. Раздел 4 Стандарты кабелей и проводки, Страница 55
при различных способах использования протоколов передачи видеосигнала и
управляющих данных и спецификации проводки.
GND T XD
R XD
C+
C-
24 VAC
P101
P106 P105
P107
XF102 XF103
XF101
5 4 3 2 1
J103
J102
J101
(LED)
HTR DOME
24V NC 24V
GND T XD
R XD
C+
C-
