6.
Проложите провода выхода блока источника питания 24 В перем. тока к блоку
источника питания VG4-PA0 через кабелепровод в левой части блока источника
питания.
7.
Обрежьте и зачистите провода 24 В перем. тока и провод заземления, чтобы
обеспечить достаточный провес для подключения к соответствующим клеммам
блока, однако исключить при этом защемление или помехи при закрывании дверцы.
8.
Прикрепите входящую в комплект 3-контактную вилку шнура электропитания к
входящим проводам электропитания 24 В перем. тока в блоке, как показано на
рисунке ниже.

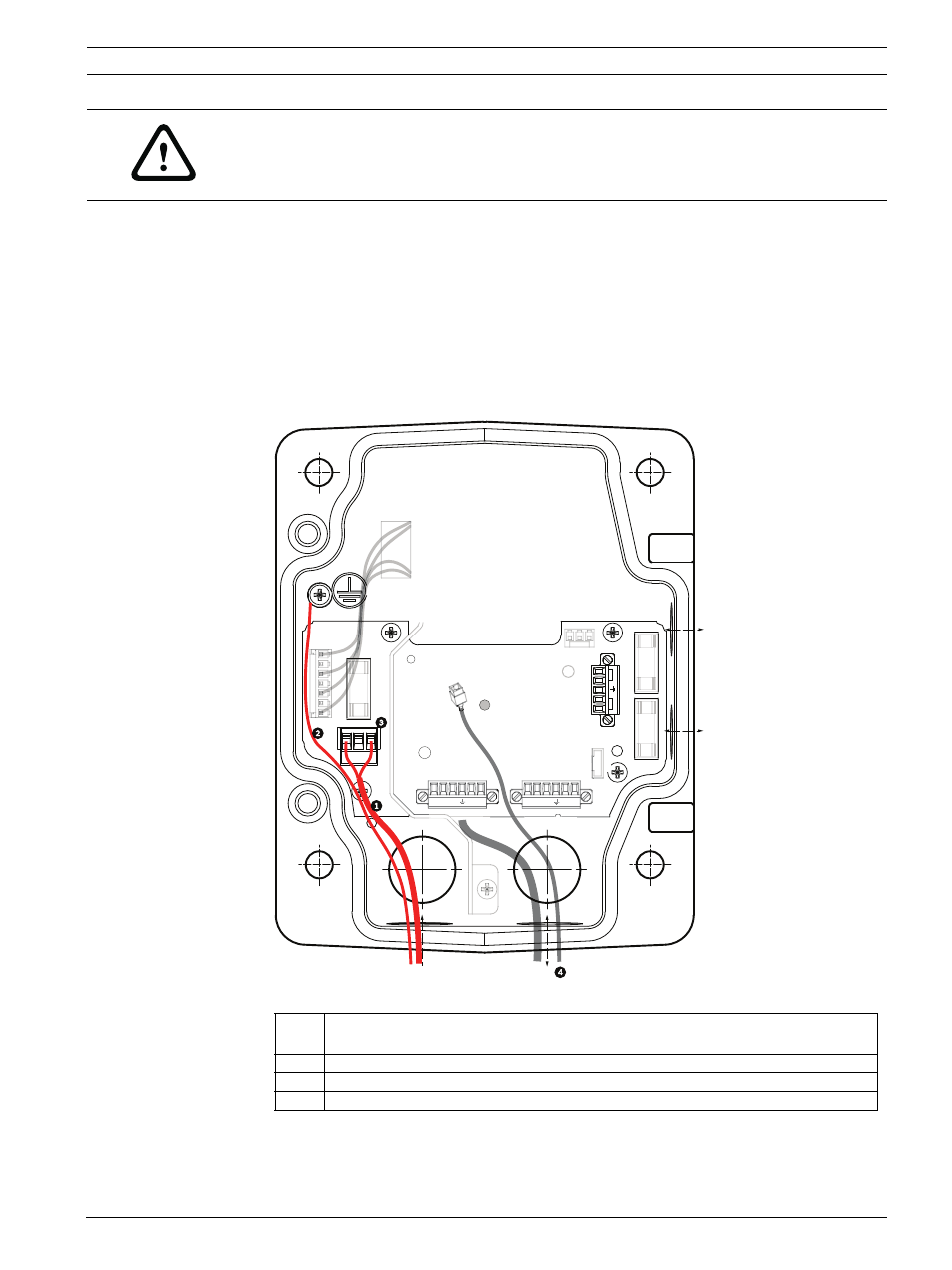

Рисунок 2.8
Блок источника питания VG4-PA0
9.
Для продолжения установки следуйте указаниям в Раздел 2.6 Прикрепите подвесной
кронштейн к блоку источника питания, Страница 26.
ПРЕДУПРЕЖДЕНИЕ!
Провода выхода питания должны быть подключены к разъемам нагревателя P107 (HN и
HL). Предохранитель нагревателя (XF103) может выдерживать больший ток (3,15 A), чем
предохранитель камеры (XF102 - 2,0 A).
1
Провода входного источника питания 24 В перем. тока (от блока источника
питания VG4-PSU1/VG4-PSU2)
2
Провод заземления
3
Разъем P101
4
Ethernet (видео и управление)
GND TXD RXD
C+ C-
GND TXD RXD
C+ C-
P101
1 2 3
6 5 4 3 2 1
6 5
4 3 2 1
6 5
4
4
5 4
4
5
4
4
5
5
6 5 4 3 2 1
2 1
6 5 4 3
3
3
P106 P105
P107
XF102 XF103
XF101
5 4 3 2 1
J
J
J103
J102
J101
(LED)
HTR DOME
(FUSE
)
(FUSE
)
(FUSE)
24V NC 24V
