ru | Установка подвесного кронштейна на стену, в угол и на столб
AutoDome 800 Series HD Camera
F.01U.265.795 | 3.0 | 2012.03
Руководство по установке
Bosch Security Systems, Inc.
4.
Подключите 5-контактную вилку питания 24 В перем. тока на камеру от жгута
подвесного кронштейна к разъему P107 соответствующего цвета источника питания.
5.
Чтобы соединить входы сигнализации и данный выход сигнализации, подключите 4-
контактный разъем выхода сигнализации и 6-контактный разъем входа сигнализации
из жгута подвесного кронштейна к ранее установленным соответствующим
сочленяющимся разъемам входящих проводов сигнализации.
6.
Подключите 3-контактную вилку питания к соответствующему разъему P101 в левой
части источника питания.
7.
При установке оптоволоконной модели подключите входящую оптоволоконную
вилку ST к соответствующему разъему на оптоволоконном модуле источника
питания. Затем подключите кабель Ethernet к соответствующему сочленяющемуся
разъему из жгута подвесного кронштейна. Спецификации оптоволоконных кабелей
см. в Раздел 4 Стандарты кабелей и проводки, Страница 55.

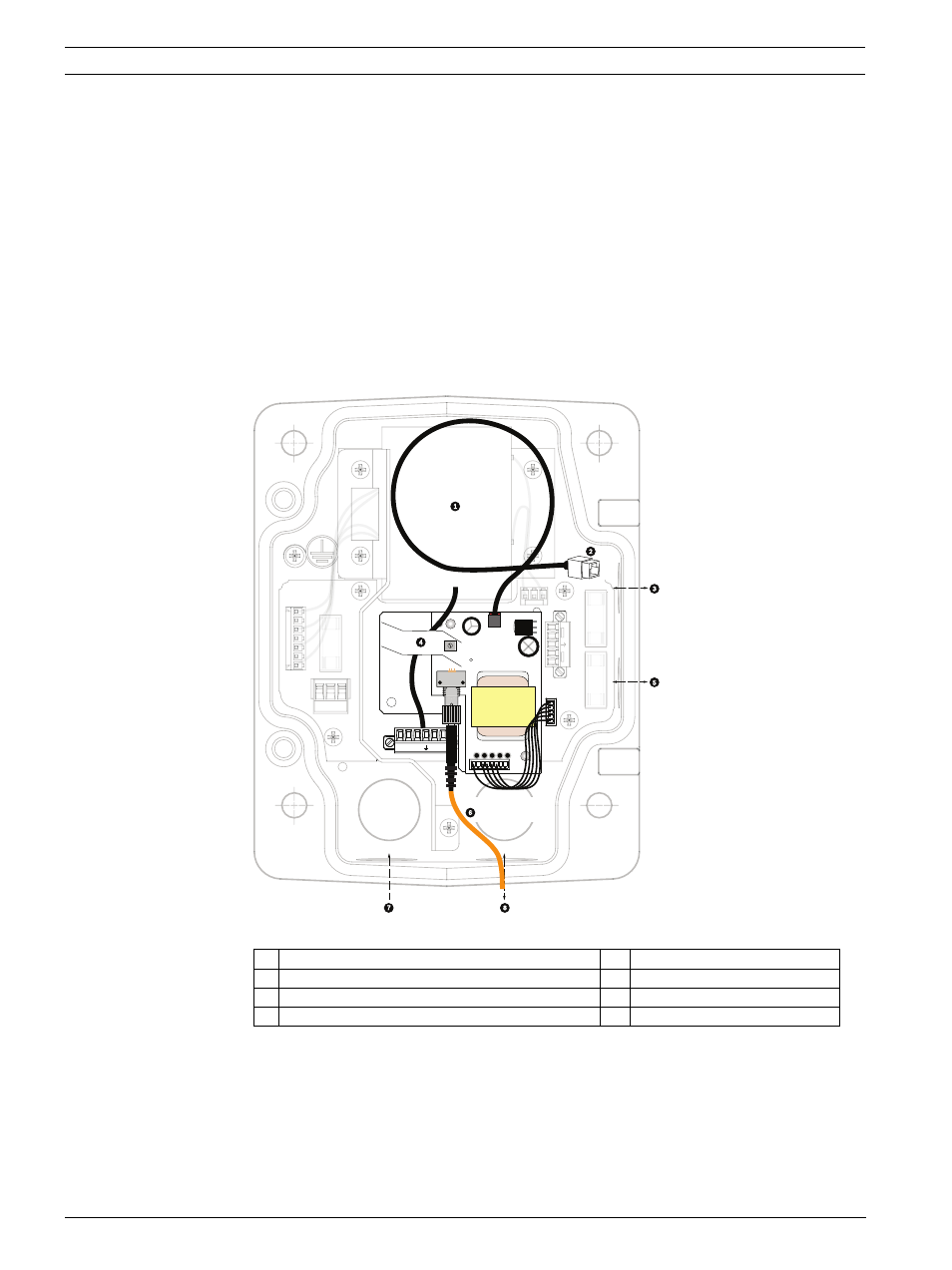

Рисунок 2.11
Дополнительный оптоволоконный модуль
8.
Подсоедините ранее установленный входящий разъем RJ45 к соответствующему
сочленяющемуся разъему из жгута подвесного кронштейна. Спецификацию и
информацию о соединениях см. в Раздел 4 Стандарты кабелей и проводки,
Страница 55.
9.
Подключите провод заземления подвесного кронштейна к блоку источника питания.
См Рисунок 2.10, Страница 27.
1
Трансформатор
5
Вход/Выход
2
Ethernet к купольной камере
6
Разъем ST (оптоволокно)
3
Вход/Выход
7
Вход питания
4
Жгут проводов от подвесного кронштейна
8
Ввод/Вывод данных
(GND)
GND TXD
RXD
C+
C-
(FUSE)
(FUSE)
(FUSE
)
24V NC 24V
HTR DOME
