AutoDome 800 Series HD Camera Установка подвесного кронштейна на стену, в угол и на столб | ru 17
Bosch Security Systems, Inc. Руководство по установке F.01U.265.795 | 3.0 | 2012.03
5. Выберите соответствующий монтажный комплект, в зависимости от способа
установки AutoDome - на стену, в угол или на столб.
Если в комплекте содержится блок источника питания, см. Раздел 2.3 Установите блок
источника питания, Страница 17.
Если используется монтажная плата с 24-вольтовой моделью AutoDome, см.
Раздел 2.8 Установка VG4-A-ARMPLATE, Страница 29.
2.3 Установите блок источника питания
Прежде чем устанавливать блок источника питания, определите, будете ли вы
прокладывать проводку через отверстия в нижней или задней части блока. При
прокладывании проводки через заднюю часть, перед установкой следует переместить две
(2) уплотняющих пробки через отверстия в нижнюю часть.

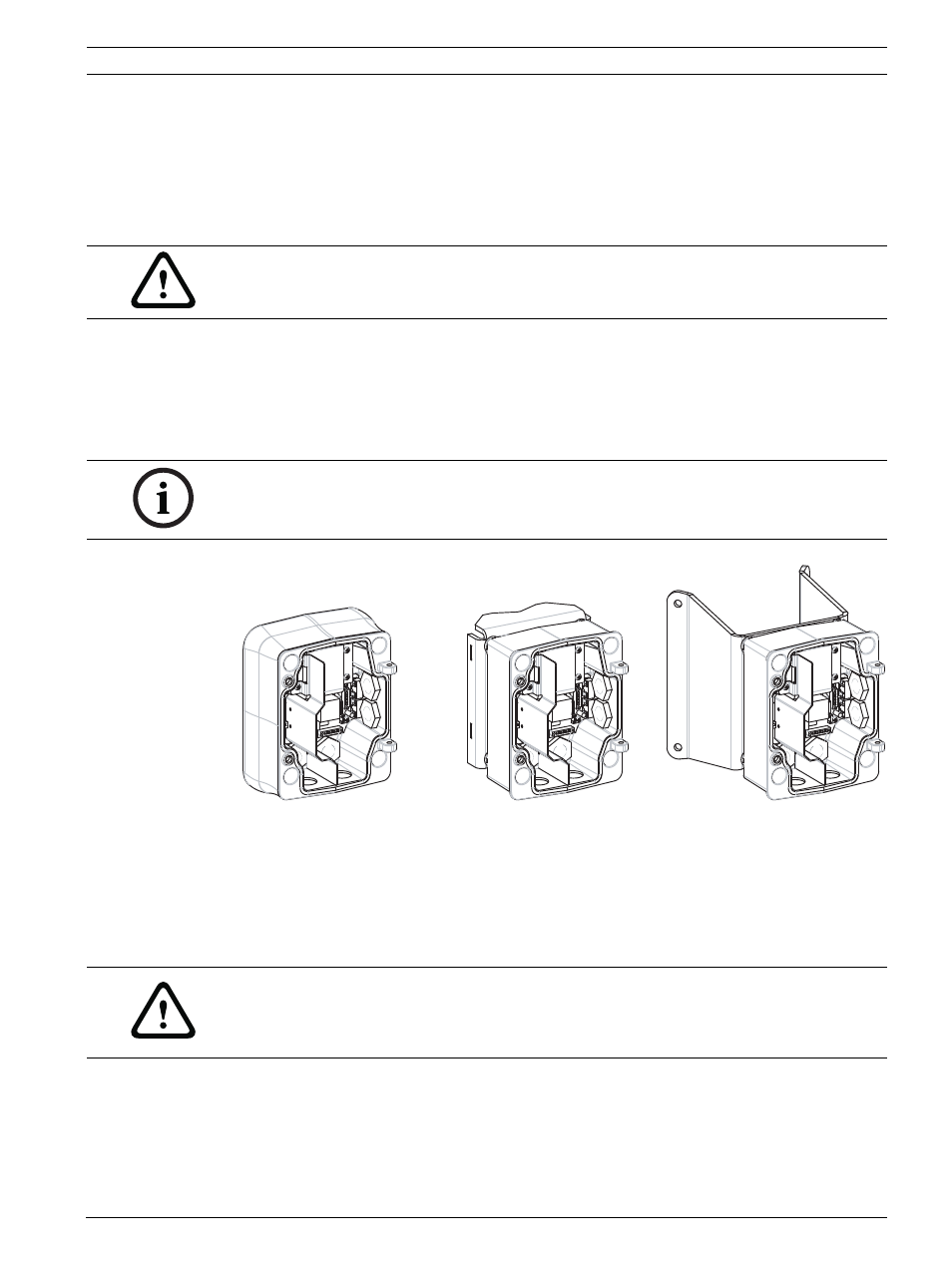

Рисунок 2.1 Установка источника питания на стену (с дополнительным накладным кольцом), на столб и
в угол
1. Используйте шаблон для установки на стену, входящий в комплект поставки, для
разметки четырех монтажных отверстий для блока источника питания.
2. Просверлите четыре (4) отверстия для монтажных анкерных винтов. При установке
вне помещений установите атмосферостойкий уплотнитель вокруг каждого отверстия
на монтажной поверхности.
ВНИМАНИЕ!
Выберите прочное место для установки, где камера AutoDome не будет подвергаться
сильным вибрациям.
ЗАМЕЧАНИЕ! Используйте стандартные крепления NPS 3/4" (20 мм) для отверстий в
нижней и задней части блока. Используйте крепления NPS 1/2" (15 мм)для отверстий
сбоку.
ПРЕДУПРЕЖДЕНИЕ!
Рекомендуется винт диаметром от 6,4 мм (1/4") до 8 мм (5/16"), способный выдерживать
усилие отрыва до 120 кг. Монтажный материал также должен выдерживать это усилие.
Например, фанера толщиной 19 мм.
