AutoDome 800 Series HD Camera
Установка на парапет крыши и на трубу | ru
53
Bosch Security Systems, Inc.
Руководство по установке
F.01U.265.795 | 3.0 | 2012.03
3.8
Присоедините подвесной модуль к трубе и закрепите
1.
Прежде чем присоединять подвесной модуль, осмотрите камеру и интерфейсную
плату на предмет наличия заблокированных гнезд и погнутых контактов.
2.
Наклоните подвесной модуль и зацепите монтажный крюк, расположенный в
верхней части корпуса камеры, за утопленный шарнирный болт колпачка камеры.

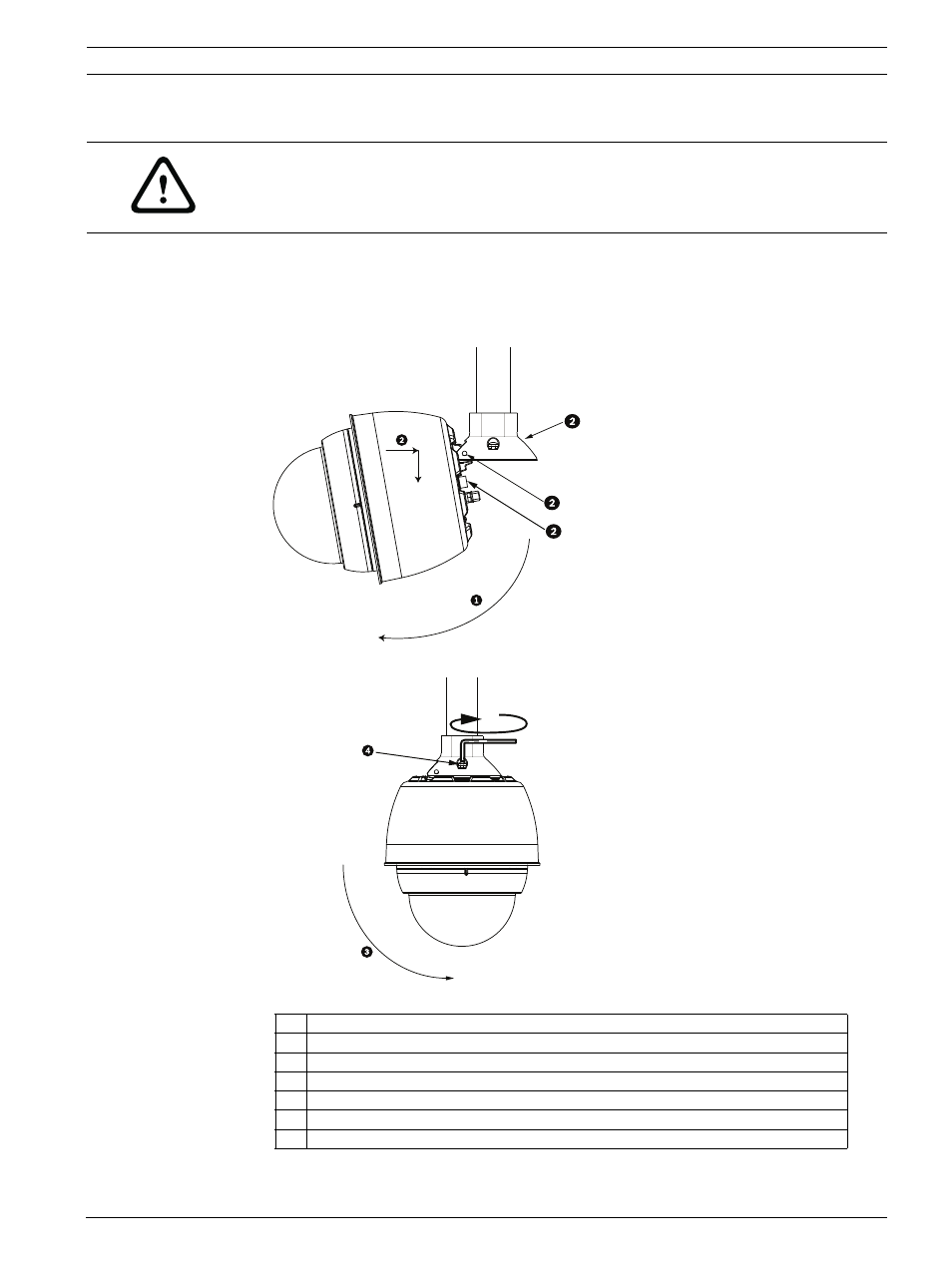

Рисунок 3.13
Присоединение подвесного модуля к кронштейну на крышу / на трубу
ВНИМАНИЕ!
Купол упакован в защитный пластиковый лист. Рекомендуется хранить его в этом виде, до
тех пор пока он не будет готов к использованию. Следует ограничить какие-либо действия
с куполом, поскольку царапины могут повлиять на видимость.
1
Наклоните камеру.
2
Зацепите и опустите.
2а
Колпачок камеры
2b
Утопленный шарнирный болт
2c
Разъем камеры
3
Поверните вниз, чтобы зацепить разъем камеры.
4
Затяните два (2) монтажных винта с минимальным моментом 10-12 Н-м.
a
b
c
