AutoDome 800 Series HD Camera
Установка на парапет крыши и на трубу | ru
45
Bosch Security Systems, Inc.
Руководство по установке
F.01U.265.795 | 3.0 | 2012.03
В следующей таблице перечислены разъемы блока источника питания:
Таблица 3.1
Подключение проводов к блоку источника питания
3.5
Установка кронштейна на парапет крыши VG4-A-9230
В данном разделе описывается процедура установки кронштейна на парапет крыши. Если
вы устанавливаете кронштейн на трубу, см. инструкции в Раздел 3.6 Установка кронштейна
на трубу VG4-A-9543, Страница 48.

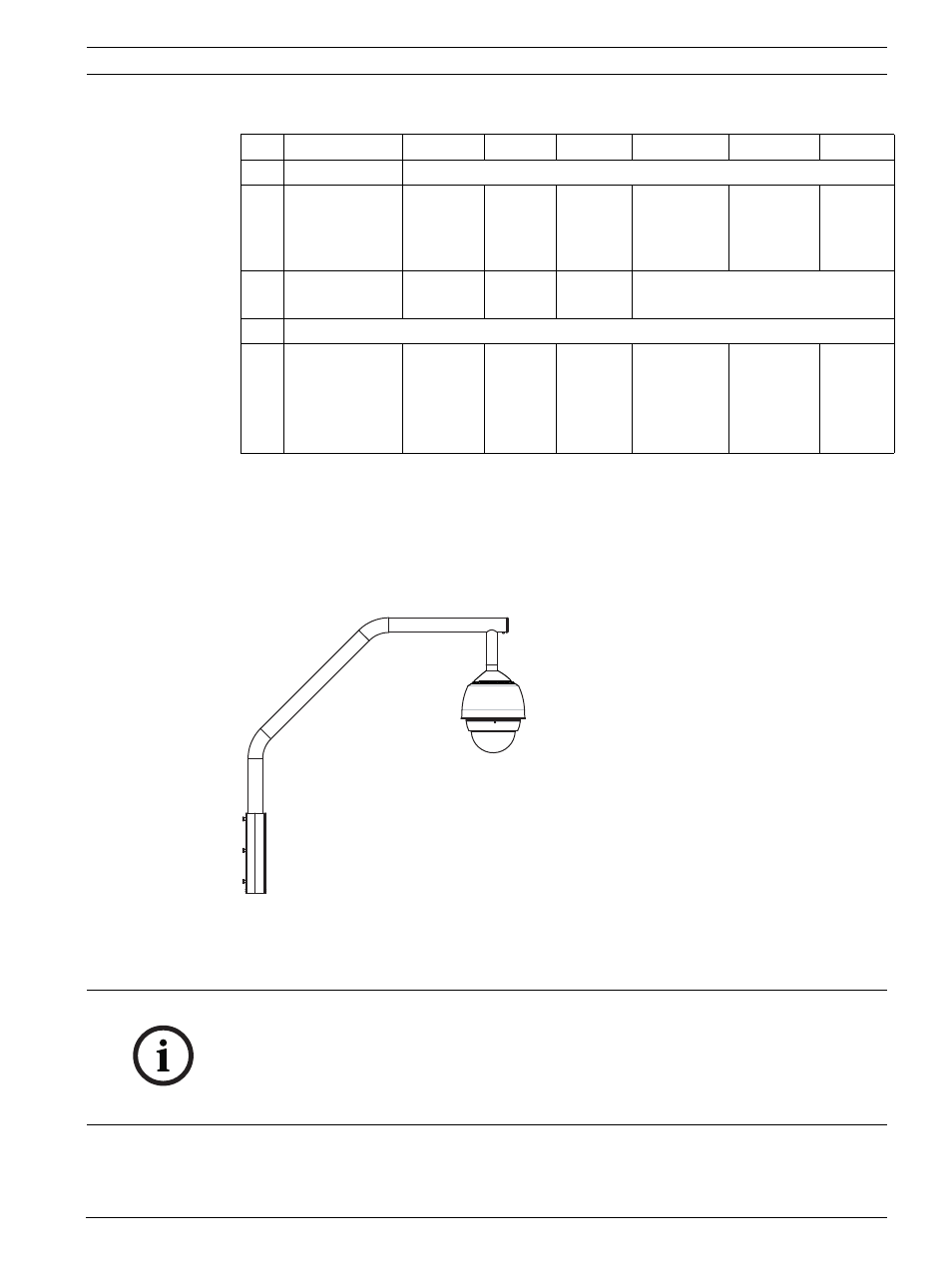

Рисунок 3.5
Кронштейн для установки на парапет крыши VGA-A-9230
1.
Определите местоположение на стене крыши для размещения AutoDome и
используйте монтажную скобу для установки на стену в качестве шаблона для
разметки отверстий.
№
Разъем
Контакт 1
Контакт 2 Контакт 3
Контакт 4
Контакт 5
Контакт 6
Заземление
Винт заземления
P101
Вход питания
115/230 В перем.
тока или 24 В
перем. тока
Линия
НЗ
Нейтральн
ый
P105
Данные/аудио
Аудио
Аудио
Заземлен
ие
Не используется
P106
Не используется
P107
Питание 24 В
перем. тока
(жгут проводов
подвесного
кронштейна)
Камера
24 В
переменно
го тока
Камера
24 В
переменн
ого тока
Заземлен
ие
Нагреватель
(24 В перем.
тока)
Нагреватель
(24 В перем.
тока)
ЗАМЕЧАНИЕ! Оставьте достаточно свободного пространства под монтажным
кронштейном для прокладки проводов передачи видеосигнала, управляющих данных и
тревожных сигналов через кронштейн. В определенных условиях нужно приподнять
кронштейн, чтобы AutoDome освободил верхнюю часть стены при установке в нужное
положение. Обеспечьте достаточный провес проводов, чтобы иметь возможность
поворачивать кронштейн на крыше при обслуживании.
