AutoDome 800 Series HD Camera
Установка подвесного кронштейна на стену, в угол и на столб | ru
31
Bosch Security Systems, Inc.
Руководство по установке
F.01U.265.795 | 3.0 | 2012.03
2.
Откройте верхний шарнир, нажав его палец вверх и удерживая его.
Примечание. Оба шарнирных болта должны быть полностью сжаты, чтобы открыть
шарниры подвесного кронштейна, прежде чем переходить к следующему шагу.
3.
Продолжая удерживать верхний шарнирный болт, откройте и выровняйте верхний и
нижний шарниры подвесного кронштейна с соответствующими точками сочленения
монтажной платы. См. рис. Рисунок 2.12.
4.
После выравнивания шарниров отпустите верхний шарнирный болт, чтобы он вошел
в сочленение монтажной платы. Затем отпустите нижний шарнирный болт, чтобы
полностью прикрепить подвесной кронштейн к монтажной платы.
2.8.2
Прокладка и подключение проводов к блоку источника питания
На приведенных ниже рисунках показаны провода питания и управления, подключенные
к подвесному кронштейну:

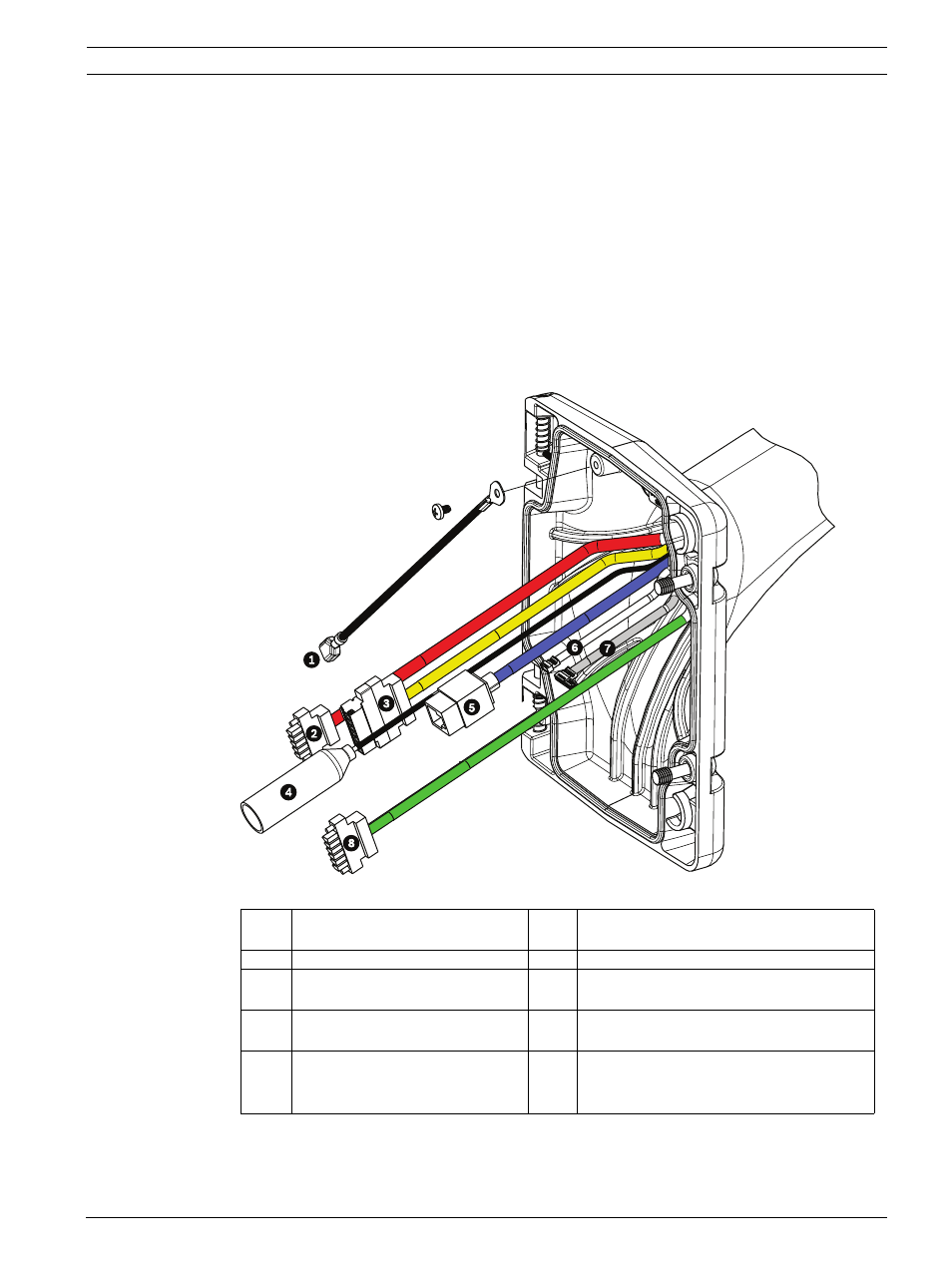

Рисунок 2.13
Кабели подвесного кронштейна
Кабел
ьная
Кабельная
Кабел
ьная
Кабельная
1
Заземление (черный)
5
Видео и управление по Ethernet (синий)
2
Питание 24 В перем. тока
(красный)
6
Выходы сигнализации (белый)
3
Релейные контакты (желтый)
(не используется)
7
Входы сигнализации (серый)
4
Коаксиальный видеокабель
(черный)
(не используется)
8
Аудиовход (зеленый)
