AutoDome 800 Series HD Camera
Установка на парапет крыши и на трубу | ru
47
Bosch Security Systems, Inc.
Руководство по установке
F.01U.265.795 | 3.0 | 2012.03
6.
Снимите колпачок с переднего конца кронштейна и проложите провода передачи
видеосигнала, управляющих данных и питания через нижнюю часть кронштейна,
выводя их через передний конец.

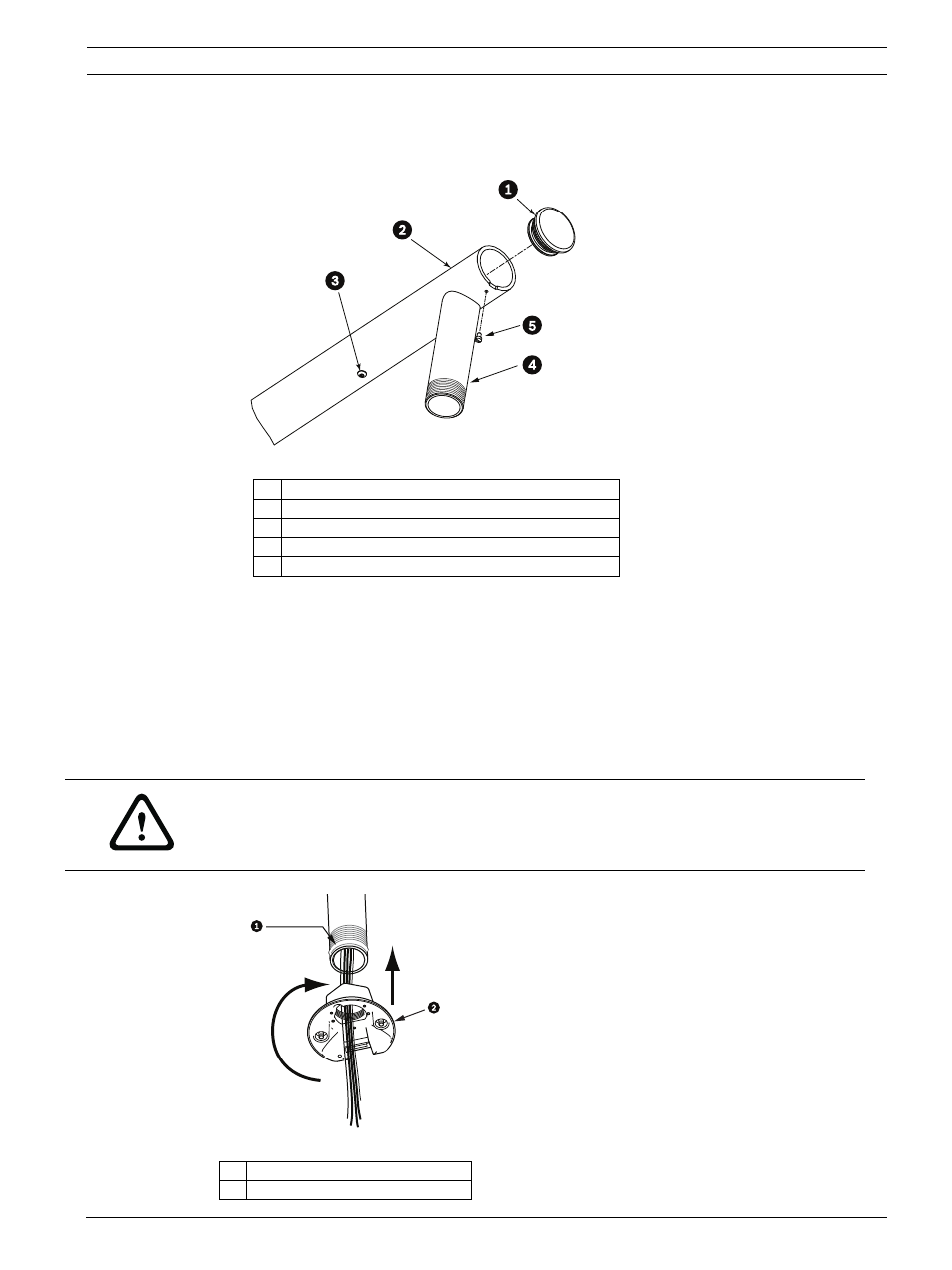

Рисунок 3.7
Кронштейн для установки на парапет VG4-A-9230
7.
Сложите провода передачи данных Ethernet и питания в передней части кронштейна
и проложите их, выводя через нижнюю трубку. Установите на место колпачок.
8.
Оберните не менее пяти слоев тефлоновой ленты вокруг резьбовых соединений
нижней трубки.
9.
Нанесите входящий в комплект герметик на резьбовые соединения нижней трубки.
–
Убедитесь в том, что все поверхности чистые и сухие.
–
Нанесите герметик вокруг фитинга с наружной резьбой.
–
Вдавите герметик внутрь резьбы, чтобы он заполнил все поры.
10. Вкрутите колпачок камеры в нижнюю трубку и надежно затяните. См. рисунок ниже.
Рисунок 3.8
Крепление колпачка камеры.
1
Колпачок с кольцеобразным уплотнением
2
Кронштейн для установки на парапет
3
Колпачковая гайка 1/4-20 SS
4
Нижняя трубка
5
Винт с цилиндрической головкой 10-24 SS
ПРЕДУПРЕЖДЕНИЕ!
Колпачок камеры должен быть плотно ввинчен в нижнюю трубку. Невыполнение этих
указаний может привести к повреждению оборудования, серьезным травмам или даже к
смертельному исходу.
1
Резьбовой герметик или лента
2
Колпачок камеры
