Инструкция по эксплуатации Bosch HD PTZ-камера AutoDome серии 800
Страница 48
48
ru | Установка на парапет крыши и на трубу
AutoDome 800 Series HD Camera
F.01U.265.795 | 3.0 | 2012.03
Руководство по установке
Bosch Security Systems, Inc.
11. Нанесите клей-герметик на интерфейс нижней трубки/колпачка камеры, чтобы
закрыть отверстия между нижней трубкой и колпачком камеры
12. Перейдите к Раздел 3.7 Подключение проводов к интерфейсной плате трубы,
Страница 49.
3.6
Установка кронштейна на трубу VG4-A-9543
В данном разделе описывается процедура установки кронштейна на трубу VG4-A-9543.
Если вы устанавливаете кронштейн на парапет крыши, см. инструкции в Рисунок 3.7,
Страница 47.

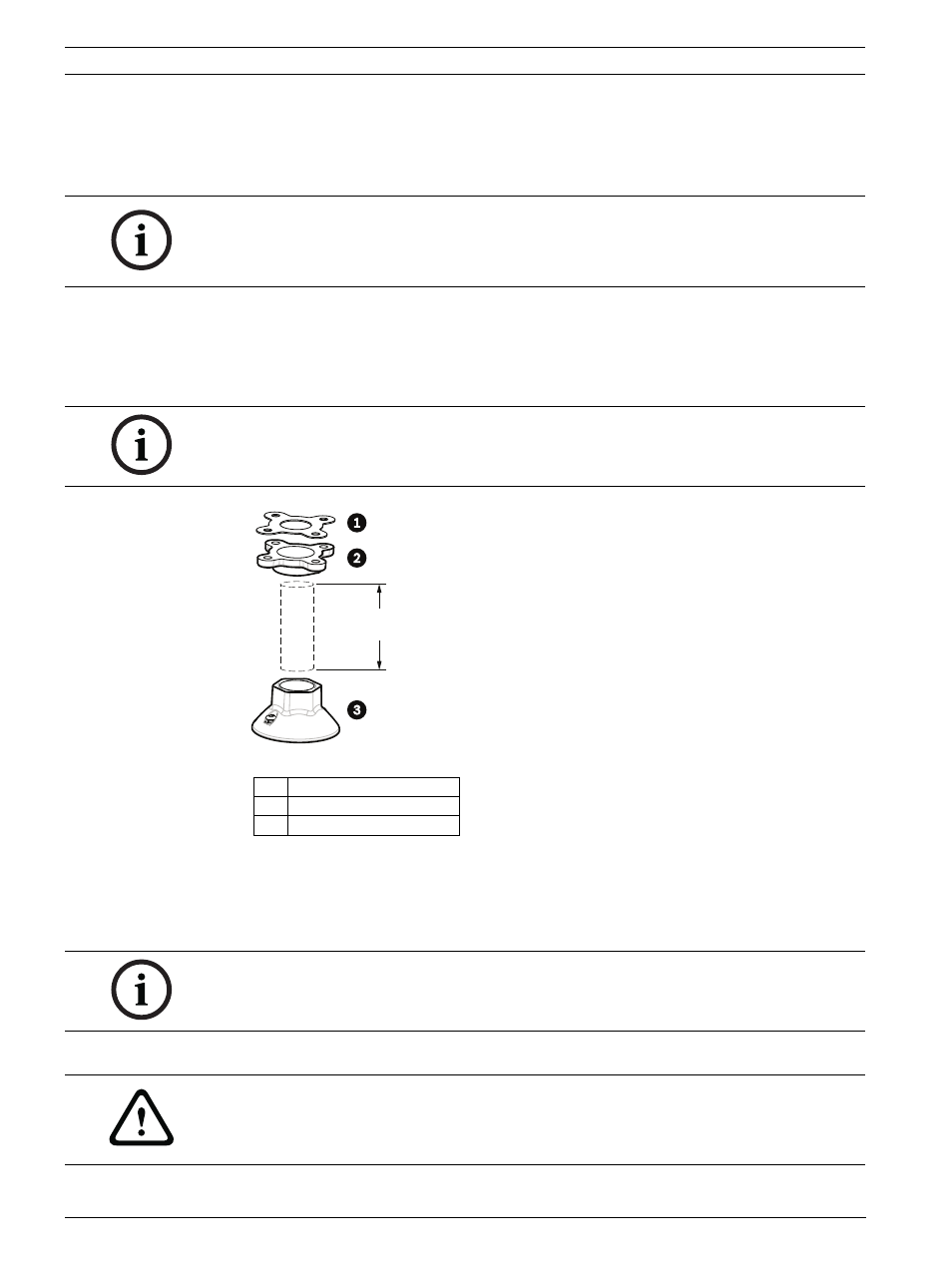

Рисунок 3.9
Кронштейн на трубу
1.
Перед установкой верхнего монтажного фланца следует убедиться в наличии
соответствующих отверстий в потолке или монтажной структуре для прокладки
проводов.
2.
Прикрепите фланец при помощи входящей в комплект прокладки к потолку или
другой поверхности, используй четыре (4) крепления диаметром 10 мм.
3.
Плотно прикрепите трубу (не входит в комплект) к верхнему фланцу.
ЗАМЕЧАНИЕ! Воспользуйтесь натяжной проволокой для стабилизации кронштейна.
Замените колпачок 1/4" резьбовым болтом с проушиной из нержавеющей стали (не
входит в комплект). Проведите натяжную проволоку через болт с проушиной и
прикрепите оба конца к анкерным точкам на крыше. См Рисунок 3.7, Страница 47.
ЗАМЕЧАНИЕ! Заказчик должен обеспечить трубную резьбу 1-1/2"(NPS) с обоих концов
минимальной длины 5 дюймов (12,7 см).
1
Прокладка
2
Фланец
3
Колпачок
5 in.
12.7 cm
min.
ЗАМЕЧАНИЕ! Каждое крепление должно выдерживать минимальное усилие отрыва 275
кг. Монтажный материал также должен выдерживать это усилие. Например, фанера
толщиной 19 мм.
ПРЕДУПРЕЖДЕНИЕ!
Труба должна быть плотно ввинчена в верхний фланец. Невыполнение этих указаний
может привести к повреждению оборудования, серьезным травмам или даже к
смертельному исходу.
