AutoDome 800 Series HD Camera
Установка подвесного кронштейна на стену, в угол и на столб | ru
27
Bosch Security Systems, Inc.
Руководство по установке
F.01U.265.795 | 3.0 | 2012.03
2.7
Подключите проводку к блоку источника питания
С помощью Таблица 2.2, Страница 24 определите местоположение разъемов блока
источника питания и выполните подробно писанные ниже соединения.

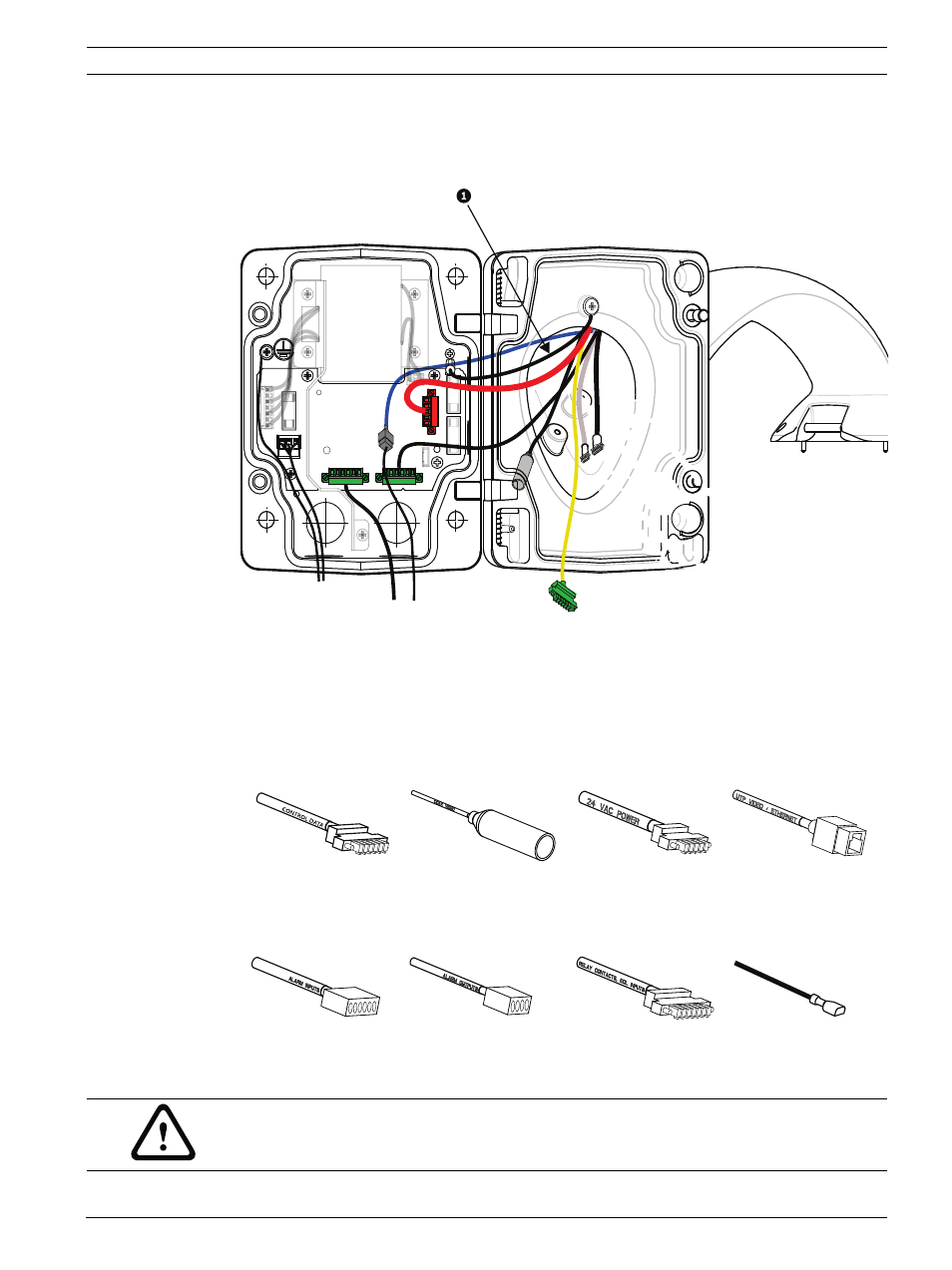

Рисунок 2.10
Подключение проводки подвесного кронштейна к блоку источника питания
1.
Подключите провод заземления (пункт 1 на рисунке выше) к винту заземления в
левой части источника питания.
2.
Ранее установленный 6-контактный кабель управления/аудио подсоедините к
соответствующему сочленяющемуся разъему P106 на блоке источника питания.
3.
Подключите 6-контактную вилку передачи управляющих данных на камеру от жгута
подвесного кронштейна к соответствующему разъему P105 источника питания.
Управление/
аудио
Коаксиальный
видеокабель
(не используется)
Питание 24 В
перем. тока
Видео и
управление по
Ethernet
Входы
сигнализации
Выходы
сигнализации
Реле
Заземление
1 2 3
ПРЕДУПРЕЖДЕНИЕ!
Не подключайте разъем RJ45, если вы не используете видео НВП или Ethernet.
