Для правильного подключения входных высоковольтных линий и выходных
низковольтных линий см. следующую таблицу:

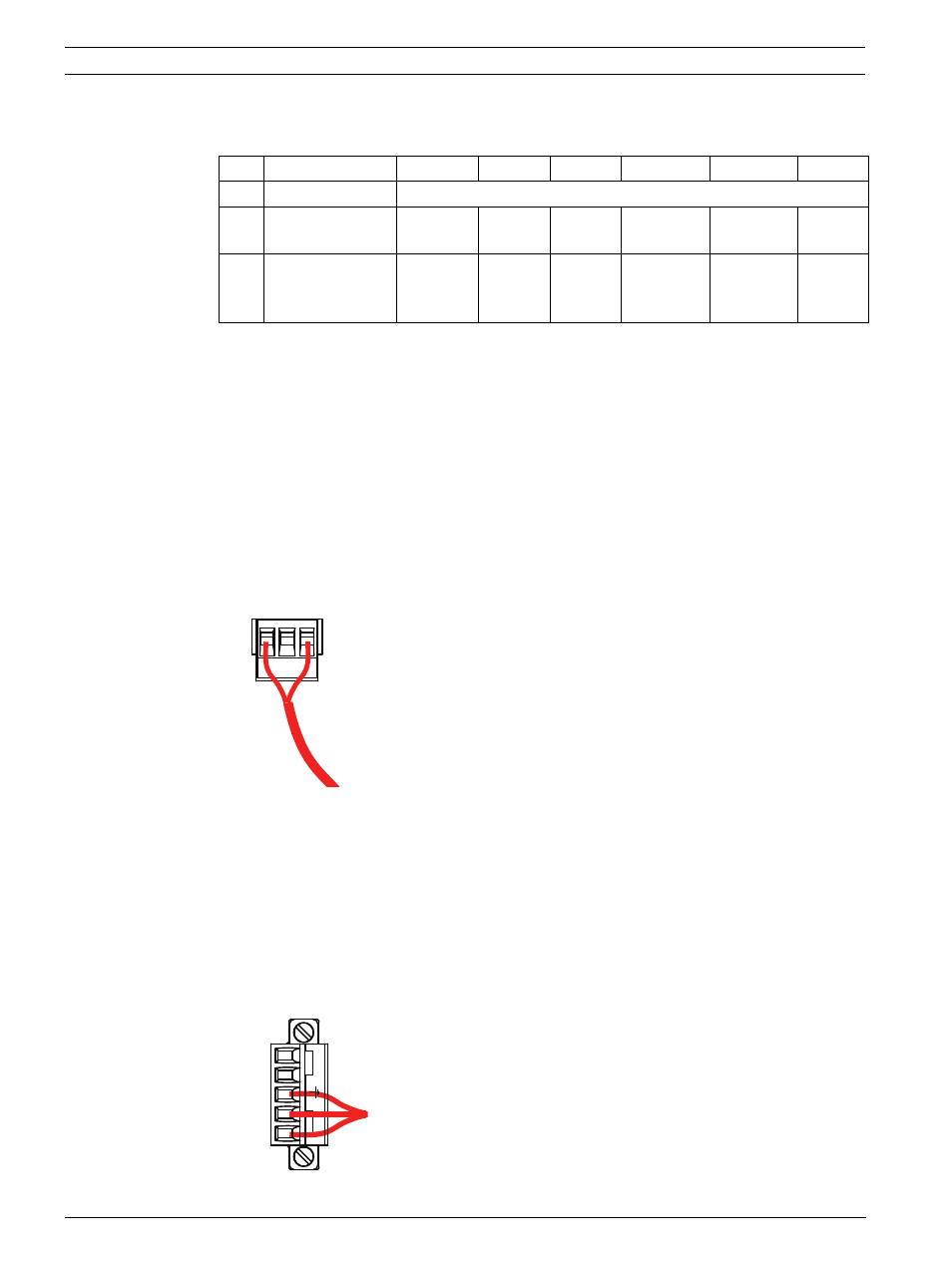

Таблица 2.2
Подключения блока источника питания VG4-PSU1/VG4-PSU2
1.
Проложите линии высокого напряжения 115/230 В перем. тока через кабелепровод в
левой части блока. Блок источника питания с трансформатором поставляется с
перегородкой, отделяющей сектор высокого напряжения в левой части от сектора
низкого напряжения 24 В перем. тока в правой части.
2.
Обрежьте и зачистите провода высокого напряжения 115/230 В перем. тока и провод
заземления, чтобы обеспечить достаточный провес для подключения к
соответствующим клеммам блока, однако исключить при этом защемление или
помехи при закрывании дверцы.
3.
Прикрепите входящую в комплект 3-контактную вилку шнура электропитания к
входящим проводам электропитания в блоке. См. разъем P101 в Таблица 2.2,
Страница 24; на рисунке ниже приведена иллюстрация этих подключений:
Рисунок 2.6
Источник входного питания 115/230 В перем. тока
4.
Прикрепите провод заземления к винту заземления.
5.
Подключите три провода к выходному разъему питания P107, чтобы подключить блок
источника питания 24 В перем. тока к блоку источника питания VG4-PA0.
a.
Подключите первый провод к 5 контакту разъема (HN: нагреватель -
нейтральный).
b.
Подключите второй провод к контакту 4 разъема (HL: линия нагревателя).
c.
Подключите третий провод к контакту 3 разъема (заземление).
См. разъем P107 в Таблица 2.2; на рисунке ниже приведена иллюстрация этих
подключений:
Рисунок 2.7
Выход источника питания 24 В перем. тока
№
Разъем
Контакт 1
Контакт 2 Контакт 3 Контакт 4
Контакт 5
Контакт 6
Заземление
Винт заземления
P101
Вход питания 115/
230 В перем. тока
Линия
НЗ
Нейтраль
ный
P107
Выход питания 24 В
перем. тока
Заземлен
ие
Нагреватель
(24 В
перем. тока)
Нагреватель
(24 В
перем. тока)
P101
24V NC 24V
1 2 3
P107
5 4 3 2 1
HTR DOME
