Раздел 5 - Техническое обслуживание
90-864195S60 МАЙ 2006
Страница 91
ВАЖНАЯ ИНФОРМАЦИЯ: При повторном использовании лепестковой гайки
необходимо тщательно осмотреть ее выступа на растрескивание и другие
повреждения. Заменить лепестковую шайбу, если ее состояние внушает
опасения.

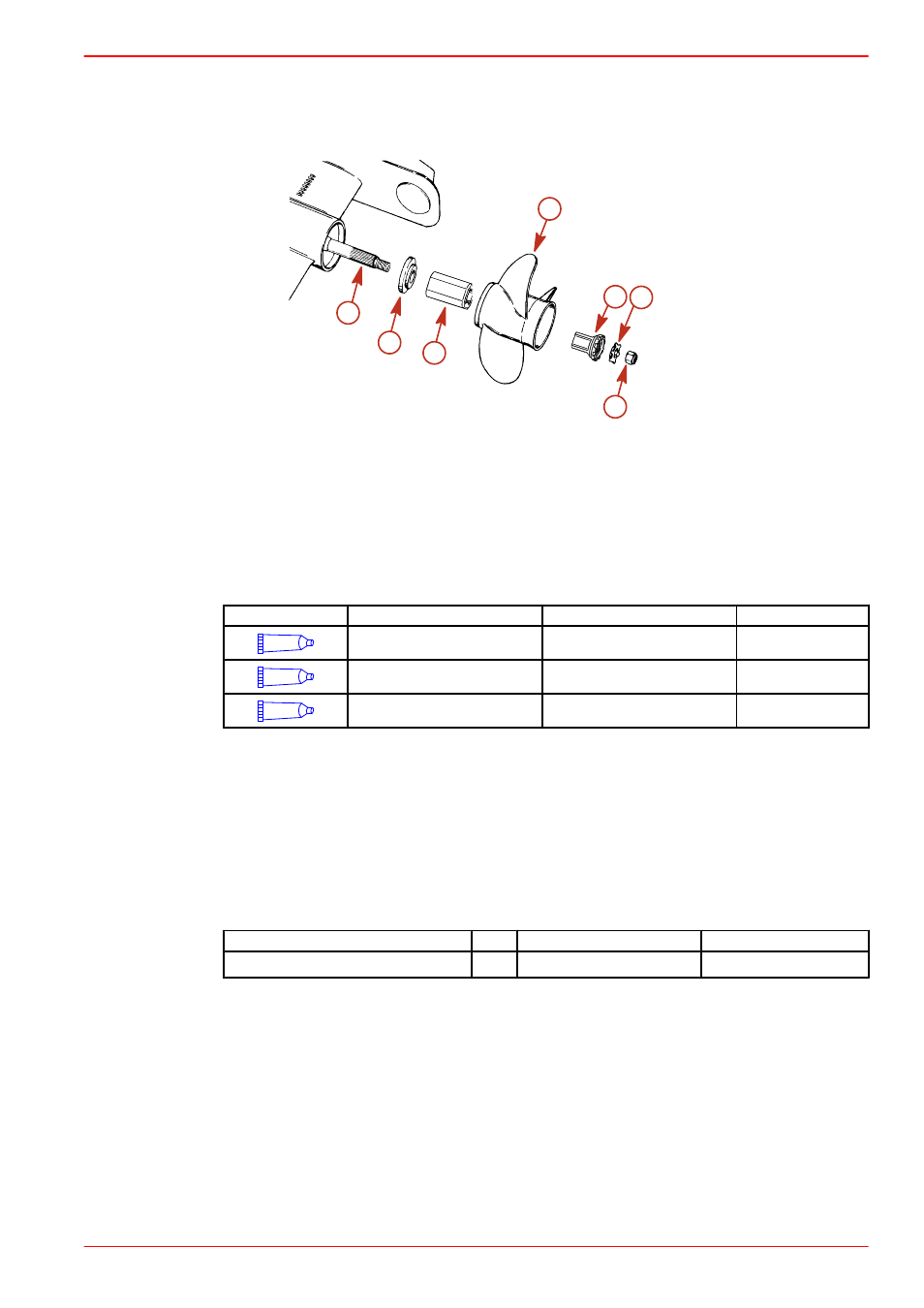

a
b
c
d
e
g
6215
f
a -
Вал гребного винта
b -
Упорная втулка
c -
Гребной винт со ступицей привода
Flo-Torq II
d -
Гребной винт
e -
Ведущая втулка
f -
Лепестковая контршайба
g -
Гайка гребного винта
1. Нанести толстый слой одного из следующих смазочных материалов на
гребной вал.
Труба, ссыл. номер
Описание
Где используется
Деталь №
34
Специальный смазочный материал
101
Вал гребного винта
92-802865Q1
94
Противокоррозийная консистентная
смазка
Вал гребного винта
92-802867Q1
95
Тефлоновая смазка 2-4-C морского
назначения
Вал гребного винта
92-802859Q1
2. Надеть упорную втулку на вал гребного винта, ступенчатой стороной в
направлении втулки гребного винта.
3. Установить ступицу привода Flo-Torq II в гребной винт.
ПРИМЕЧАНИЕ: Ведущая втулка имеет коническую форму и полностью заходит
в гребной винт при надлежащей затяжке гайки.
4. Совместить шлицы и установить гребной винт на вал.
5. Установить ведущую втулку и стопорную лепестковую шайбу.
6. Установить и затянуть гайку гребного винта.
Описание
Нм
фунтов на дюйм.
фунтов на фут.
Гайка гребного винта
1.
75
55
7. Согнуть три выступа на лепестковой гайке вниз в канавки шлицевой шайбы.
После первого использования выпрямить три выступа и снова затянуть гайку
гребного винта. Обратно согнуть выступы в шайбу шлица. Проверять гребной
винт, по крайней мере, через каждые 20 часов эксплуатации. Не
эксплуатировать катер с незакрепленным гребным винтом.
1. Указанный крутящий момент гребного винта является минимальной величиной крутящего момента.
