Соединительная муфта двигателя – Инструкция по эксплуатации Mercury 377 Mag MPI
Страница 96
Раздел 5 - Техническое обслуживание
Страница 88
90-864195S60 МАЙ 2006

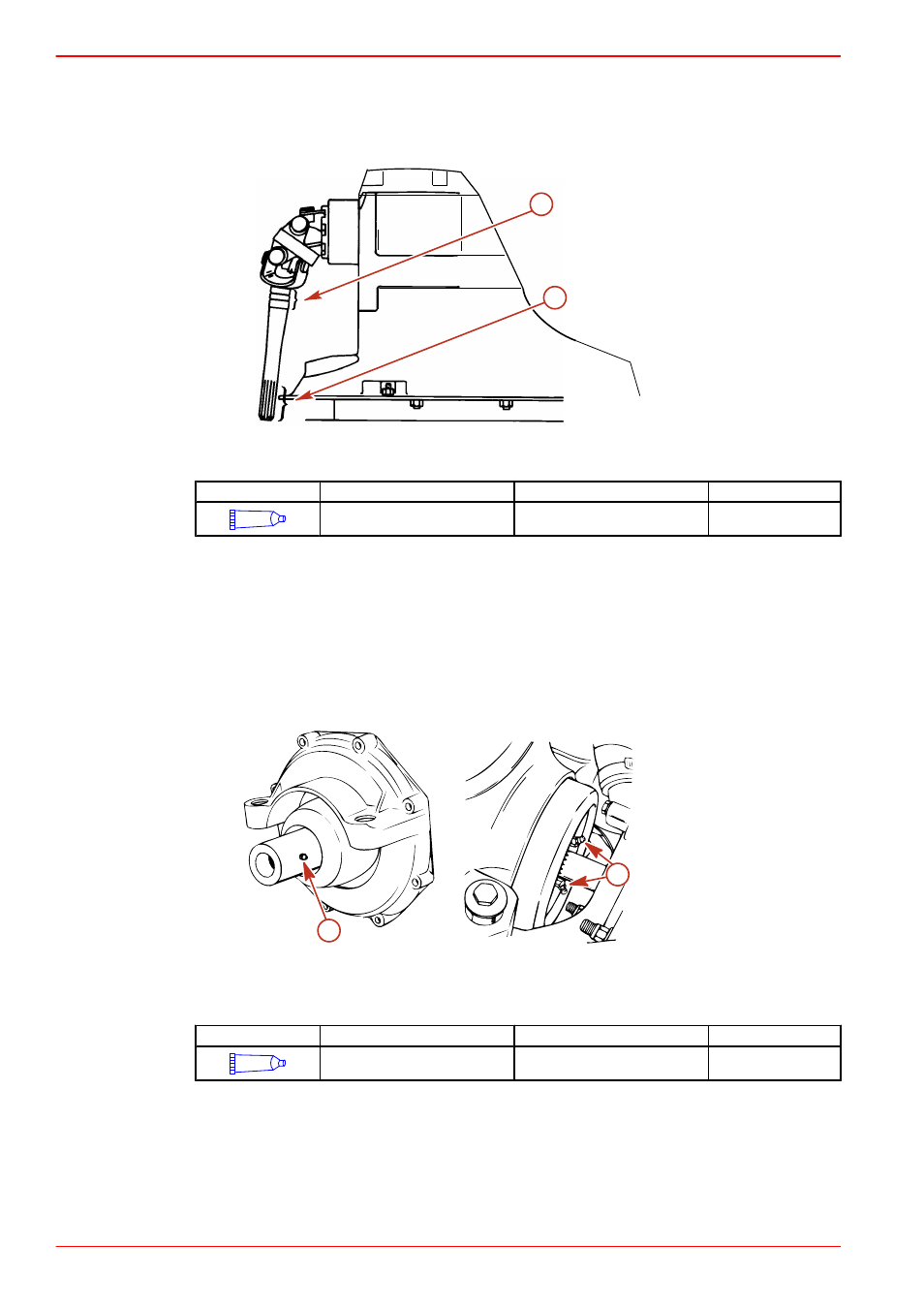

Универсальные (карданные) шарниры кормового привода, шлицевой вал и O-кольца
(кормовой привод удален)
1. Нанести густую смазку на карданные шарниры, O-кольца кормового привода
и шлицевой вал.
b
a
8591
a -
Шлицы приводного вала
b -
Карданные шарниры, O-кольца (3)
Труба, ссыл. номер
Описание
Где используется
Деталь №
91
Консистентная смазка для шлицев
муфты двигателя
Шлицы приводного вала и
карданные шарниры O-rings
92-802869Q1
2. Относительно смазки вала гребного винта, см. Гребные винты.
Соединительная муфта двигателя
1. Смазать шлицы муфты двигателя через пресс-масленки с помощью примерно
8-10 нагнетаний консистентной смазки из типичного шприца для подачи
смазки.
ПРИМЕЧАНИЕ: Если катер эксплуатируется длительное время на холостых
оборотах двигателя, муфта сцепления должна быть смазана для моделей
Bravo - каждые 50 часов; Модели Alpha - каждые 150 часов.
a
6213
a
6212
Муфта сцепления привода моделей Alpha
Муфта сцепления привода моделей Bravo
a -
Масленка
Труба, ссыл. номер
Описание
Где используется
Деталь №
91
Консистентная смазка для шлицев
муфты двигателя
Соединительная муфта
92-802869Q1
ПРИМЕЧАНИЕ: Модели Alpha - Ваш силовой агрегат укомплектован
соединительной муфтой герметически закрывающей двигатель и постоянно-
смазывающимися универсальными (карданными) шарнирами. Уплотненные
шлицы муфты и вала можно смазывать без съема узла кормового привода.
Постоянно-смазывающиеся универсальные (карданные) шарниры не требуют
смазки.
