Раздел 2 - Ознакомление с силовым агрегатом
Страница 20 90-864195S60 МАЙ 2006
Digital Throttle и Shift System (DTS) необходимые для того, чтобы эксплуатировать
этот силовой агрегат, обеспечивают функции запуска и остановки, управления
дроссельной заслонкой, управление передачей, запуском с защитой передачи и
аварийным тросовым талрепом. Система DTS функционирует со специальными
компонентами штурвала, такими как комплект командного модуля и электронное
дистанционное управление. Необходимо проконсультироваться с дилером
относительно описания и/или демонстрационного показа вашего пульта
дистанционного управления.

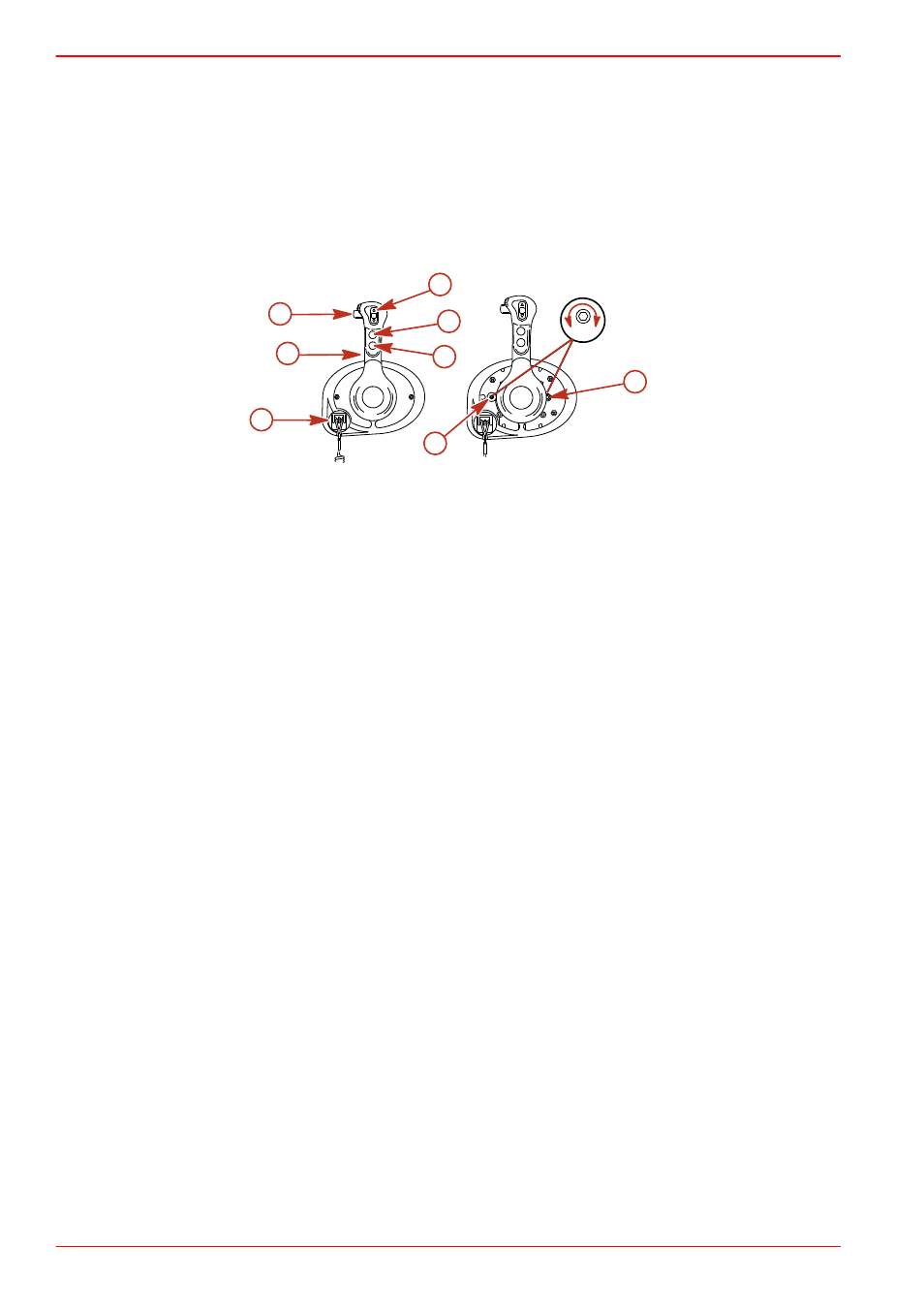

Характеристики опоры панели
3409
+ -
a
b
c
d
h
e
f
g
a - Тросовый выключатель работы
двигателя
b - Рукоятка управления
c - Блокировка переключения
d - Переключатель наклона/
откидывания
e - Кнопка Throttle Only (Только
дроссельная заслонка)
f - Кнопка пуска/останова
g - Винт для регулировки натяжения
фиксатора
h - Винт для регулировки трения
рукоятки управления
Выключатель со шнуром дистанционного останова двигателя –Выключает
зажигание, когда оператор (при подключении к тросовому талрепу) отходит
достаточно далеко от своего места' для приведения в действие переключателя.
См. раздел Тросовый выключатель работы двигателя для информации по
использованию этого переключателя.
Рукоятка управления –Работа переключателя передач и дроссельной заслонки
управляется перемещением рукоятки управления. Выдвинуть рукоятку
управления вперед из нейтрального положения быстрым резким движением до
первого упора для передней передачи. Для повышения скорости продолжать
выдвигать вперед. Отвести рукоятку управления быстрым, резким движением
назад из нейтрального положения до первого упора для реверсной передачи и
продолжать отводить назад для повышения скорости.
Блокировка переключения –Нажатие на блокировку переключения позволяет
переключать двигатель. Блокировка переключателя должна всегда быть нажатой
при смещении рукоятки управления из нейтрального положения.
Выключатель дифферента/наклона (если таковой установлен) –См. раздел
Гидросистема наклона.
Кнопка «Только дроссельная заслонка».Позволяет двигателю увеличивать
открытие дросселя без переключения двигателя. Кнопку «только дроссельная
заслонка» можно нажимать только когда дистанционное управление находится в
нейтральном положении, причем кнопка должна использоваться только для
помощи в запуске или прогревании двигателя.
Кнопка пуска/останова –Позволяет оператору катера запускать или
останавливать двигатель без использования ключа зажигания.
