Раздел 2 - Ознакомление с силовым агрегатом
Страница 30
90-864195S60 МАЙ 2006

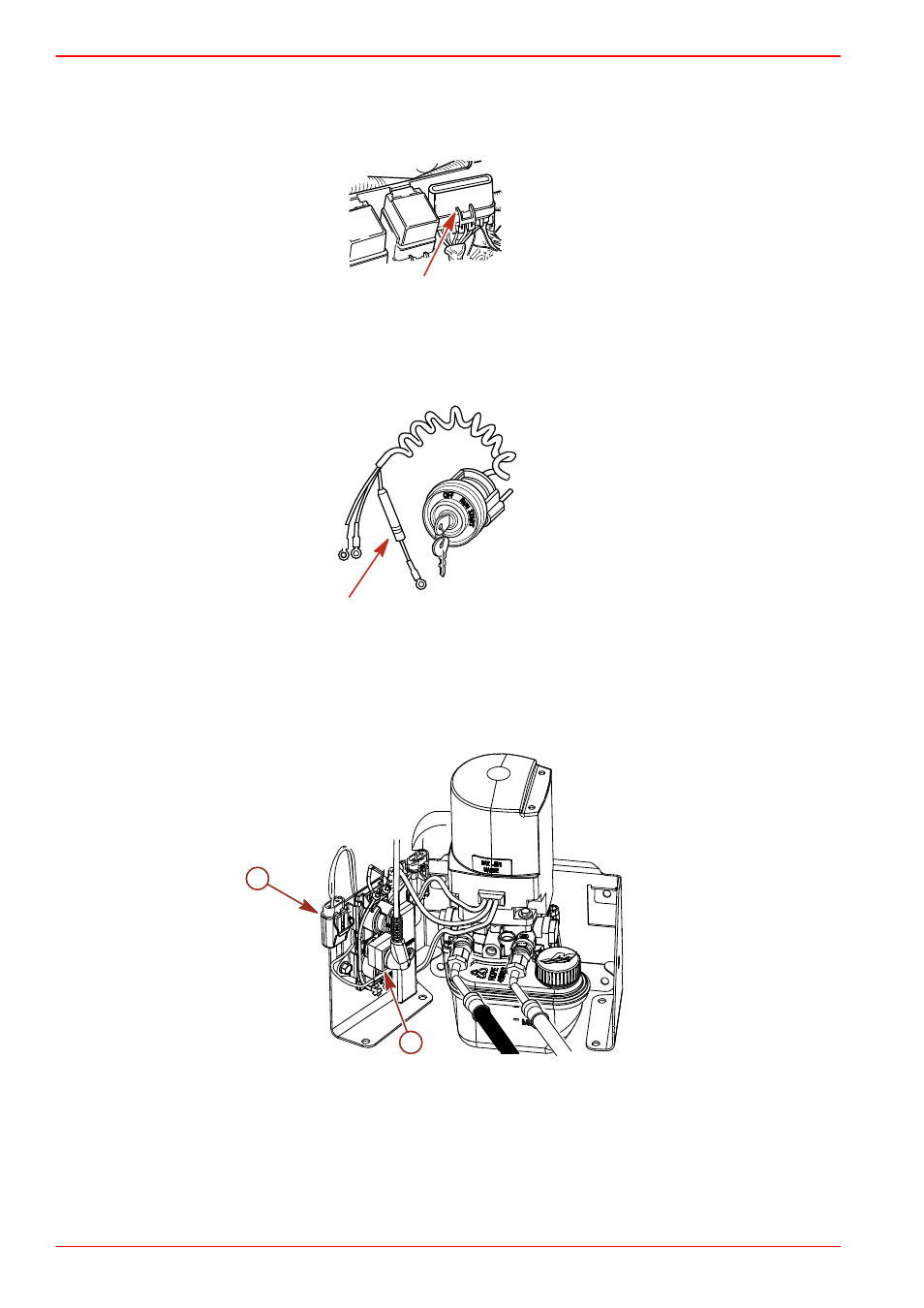

3. Четыре плавких предохранителя находятся на стороне двигателя,
обращённой к левому борту. Эти предохранители обеспечивают защиту
контуров основного питания, топливного насоса, зажигания и
вспомогательных устройств.
mc77602-1
4. В целях защиты электрической системы 20-амперный плавкий
предохранитель может быть расположен в контактном выводе «I»
переключателя зажигания. Проверьте, не перегорел ли предохранитель, если
ключ зажигания повернут в положение START (ПУСК), но ничего не
происходит (автоматический выключатель не срабатывает).
mc70525-1
5. Система электропривода дифферента защищена от перегрузки 110-амп. и 20-
амп. лепестковыми плавкими предохранителями, установленными на насосе
системы дифферента. Насос дифферентной системы также может быть
оснащен линейным устройством защиты цепи на положительном выводе
усилителя дифферента рядом с выключателем питания аккумуляторных
батарей или местом подключения батареи.
a
b
9208
a -
20-амп. лепестковый плавкий
предохранитель
b -
110-амп. плавкий предохранитель
