Инструкция по эксплуатации Mercury 377 Mag MPI
Страница 106
Раздел 5 - Техническое обслуживание
Страница 98
90-864195S60 МАЙ 2006
7. Установить и затянуть гайку гребного винта. Проверять гребной винт, по
крайней мере, через каждые 20 часов эксплуатации и, при необходимости,
подтягивать.
Описание
Нм
фунтов на дюйм.
фунтов на фут.
Гайка кормового гребного винта
81
60
8. Установить анод гребного вала над гайкой гребного вала.
9. Установить плоскую шайбу на винт анода гребного вала.
10. Установить звездчатую шайбу на винт анода гребного вала.
11. Если анодный винт гребного винта переустанавливается, для резьбы вала
анодного винта применяйте смазку Loctite Threadlocker 271.

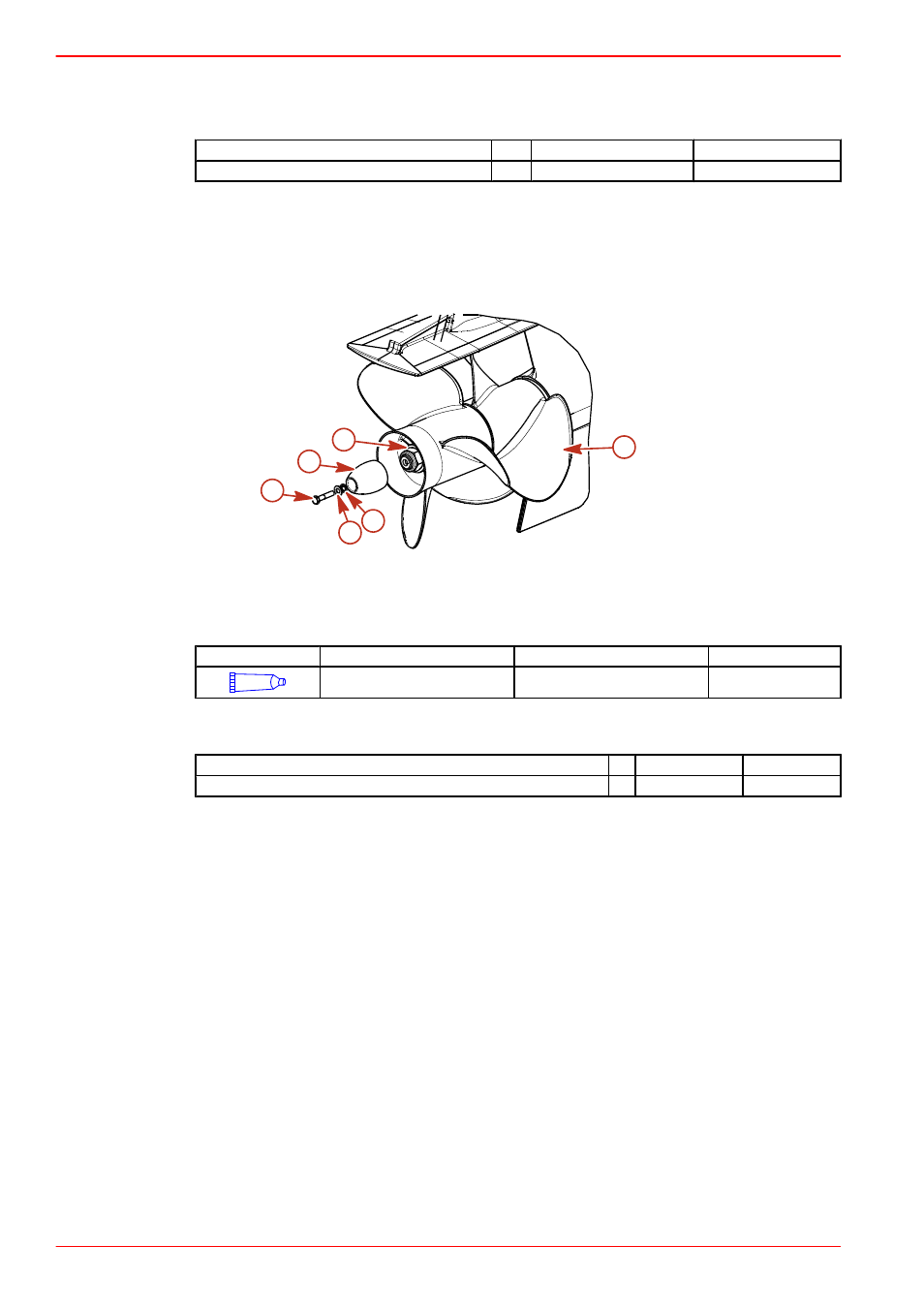

a
b
d
c
f
e
5303
a -
Гребной винт
b -
Гайка вала гребного винта
c -
Анод вала гребного винта
d -
Винт анода вала гребного винта
e -
Плоская шайба
f -
Звездчатая шайба
Труба, ссыл. номер
Описание
Где используется
Деталь №
7
Loctite 271 Threadlocker
Шлицы вала гребного винта
92-809819
12. Закрепить анод гребного вала на гребном валу с помощью винта анода
гребного вала и шайб. Затяните винт.
Описание
Нм
фунтов на дюйм.
фунтов на фут.
Винт анода вала гребного винта38 мм (0,3125 -18/1,5 дюйма) длиный
27
20
