Раздел 5 - Техническое обслуживание
90-864195S60 МАЙ 2006 Страница 97
Установка трех гребных винтов на модели Bravo
!
ПРЕДОСТЕРЕЖЕНИЕ
Избегайте телесных повреждений, повреждений гребного винта или
повреждений кормового привода, или обоих случаев, по причине
незакрепленного гребного винта или гребных винтов. В процессе нормальной
экспуатации, гребной винт должен быть закреплен. Периодически на
протяжении сезона эксплуатации катера, в соответствии с интервалами
технического обслуживания, должна проверятся затяжка гайки (или гаек)
гребного винта. Момент затяжки гайки (или гаек) гребного винта указан в
спецификации.
e
f
a
b
c
d
5304
g h
i
j

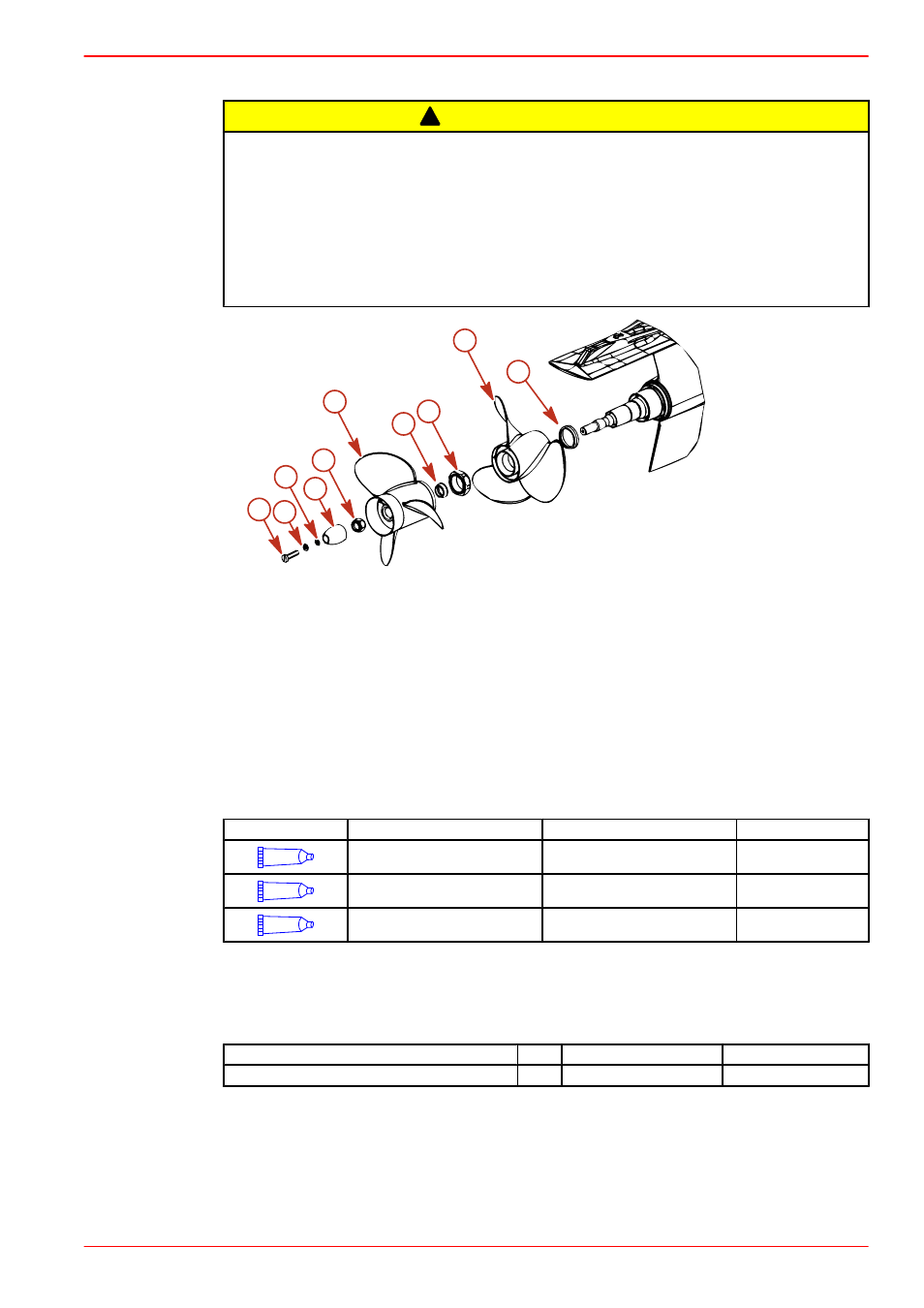

a - Гайка заднего гребного винта
b - Задний гребной винт
c - Упорная втулка заднего гребного
винта
d - Гайка переднего гребного винта
e - Передний гребной винт
f - Упорная втулка переднего гребного
винта
g - Винт анода вала гребного винта
h - Плоская шайба
i - Звездчатая шайба
j - Анод вала гребного винта
1. Надвинуть упорную втулку на гребной вал конической стороной в
направлении втулки гребного винта (в направлении конца вала).
2. Нанести толстый слой одного из следующих смазочных материалов на
гребной вал.
Труба, ссыл. номер Описание Где используется Деталь №
34
Специальный смазочный материал
101
Вал гребного винта 92-802865Q1
94
Противокоррозийная консистентная
смазка
Вал гребного винта 92-802867Q1
95
Тефлоновая смазка 2-4-C морского
назначения
Вал гребного винта 92-802859Q1
3. Совместить шлицы и установить гребной винт на вал.
4. Установить и затянуть гайку гребного винта. Проверять гребной винт, по
крайней мере, через каждые 20 часов эксплуатации и, при необходимости,
подтягивать.
Описание Нм фунтов на дюйм. фунтов на фут.
Гайка переднего гребного винта 136 100
5. Надвинуть кормовую опорную втулку на гребной вал конической стороной в
направлении втулки гребного винта (в направлении конца вала).
6. Совместить шлицы и установить гребной винт на вал.
