Раздел 2 - Ознакомление с силовым агрегатом
90-864195S60 МАЙ 2006 Страница 17
Аналоговые контрольно-измерительные приборы

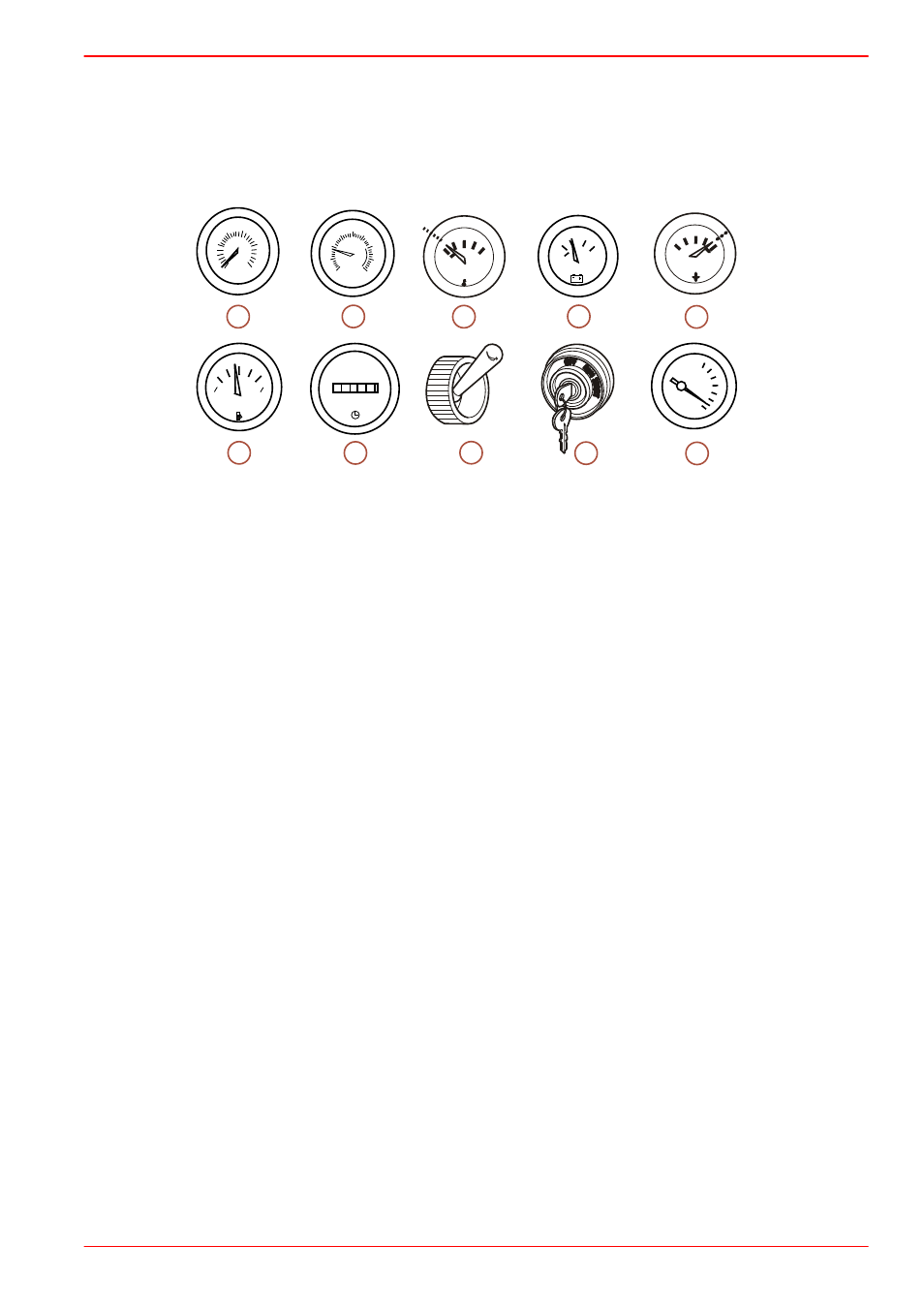

Нижеследующее является кратким описанием блока приборов, которыми обычно
оборудованы некоторые катера. Владелец/оператор должен быть знаком со
всеми приборам на катере и их функциями. Ввиду большого разнообразия
приборов и их изготовителей необходимо, чтобы дилер объяснил вам назначение
конкретных приборов и их обычных показаний.
L H
OIL
C H
TEMP 0
1
2
3
4
5
6
7
8
R P M
X 1000
MPH
KPH
10
20
30
40
50 60
70
80
30 40 50
60
70 80 90 100
120
110
10 16
BATT
0
4 4
4
FUEL
CRUISELOG
0 0 0 0 0
TRIM
a b c d e
f
g h i j
14671
a - Спидометр
b - Тахометр
c - Масляный манометр
d - Вольтметр
e - Указатель температуры воды
f - Измеритель уровня горючего в
топливном баке
g - Мотосчетчик
h - Переключатель трюмного
вентилятора
i - Выключатель зажигания
j - Измерительный прибор
гидронаклона
Спидометр: Показывает скорость катера.
Тахометр: Показывает число оборотов двигателя за минуту.
Масляный манометр: Показывает давление масла в двигателе.
Вольтметр: Показывает напряжение аккумуляторной батареи.
Указатель температуры воды: Показывает рабочую температуру двигателя.
Измеритель уровня горючего в топливном баке: Показывает количество топлива
в баке.
Мотосчетчик: Регистрирует время работы двигателя.
Переключатель трюмного вентилятора: Управляет трюмным вентилятором.
Выключатель зажигания: Позволяет оператору запускать и останавливать
двигатель.
Измерительный прибор гидронаклона: Показывает угол узла кормового привода
(наклон вверх/наружу и вниз/вовнутрь).
Органы дистанционного управления (кроме DTS-моделей)
Органы дистанционного управления
Ваш катер может быть оборудован органами дистанционного управления Mercury
Precision Parts или Quicksilver. Показанные функции могут быть не на всех органах
дистанционного управления. Необходимо проконсультироваться с дилером
относительно описания и/или демонстрационного показа вашего пульта
дистанционного управления.
