Раздел 2 - Ознакомление с силовым агрегатом
90-864195S60 МАЙ 2006 Страница 21
Винт для регулировки натяжения фиксатора –Этот винт может регулироваться
для увеличения или уменьшения усилия, необходимого для перевода рукоятки
управления из положений фиксации (крышка должна быть снята). Поворот этого
винта по часовой стрелке повышает натяжение.
Винт для регулировки трения рукоятки управления –Этот винт может
регулироваться для увеличения или уменьшения натяжения рукоятки
управления (крышка должна быть снята). Это помогает предотвратить
несанкционированное перемещение рукоятки при волнении на воде.
Поворачивать винт по часовой стрелке для увеличения натяжения и против
часовой стрелки для уменьшения натяжения.

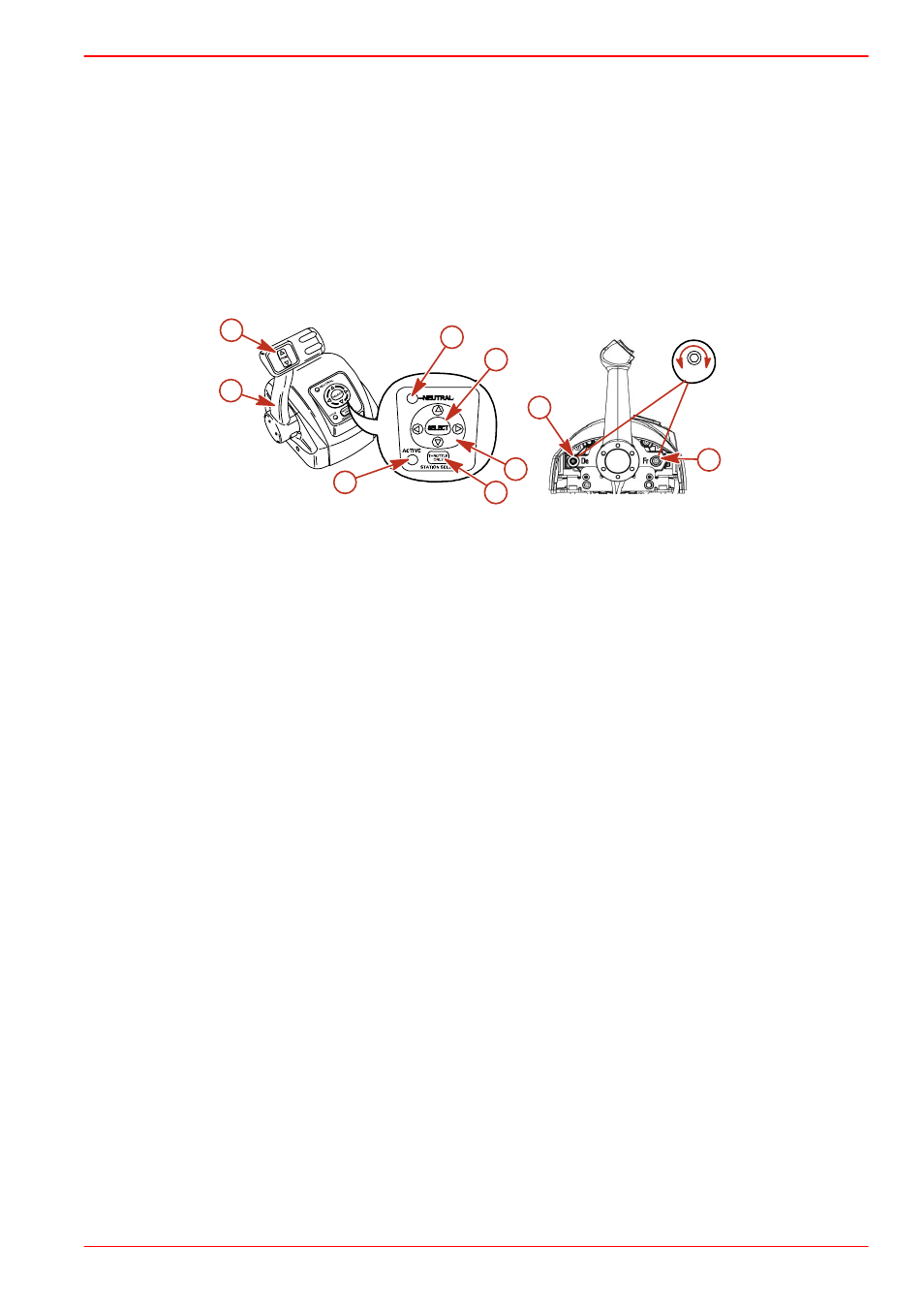

Характеристики опоры пульта – одинарный двигатель
+ -
3410
a
b
c
d
e
f
g
i
h
a - Рукоятка управления
b - Переключатель наклона/
откидывания
c - Активный свет
d - Подсветка нейтрального положения
e - Клавиша выбора
f - Сенсорная панель со стрелками
g - Клавиша выбора «только
дроссельная заслонка/станция»
h - Регулировка натяжения фиксатора
i - Винт для регулировки трения
рукоятки управления
Рукоятка управления –Работа переключателя передач и дроссельной заслонки
управляется перемещением рукоятки управления. Выдвинуть рукоятку
управления вперед из нейтрального положения быстрым, резким движением до
первого упора для передней передачи. Для повышения скорости продолжать
выдвигать вперед. Отвести рукоятку управления быстрым, резким движением
назад из нейтрального положения до первого упора для реверсной передачи и
продолжать отводить назад для повышения скорости.
Выключатель дифферента/наклона (если таковой установлен) –См. раздел
Гидросистема наклона.
Активный свет –Активная подсветка (подсветка активного состояния) загорается
для показа того, что дистанционное управление находится в активном состоянии
и готово для использования.
Подсветка нейтрального положения –Подсветка нейтрального положения
загорается, когда двигатель находится на нейтральной передаче.
ПРИМЕЧАНИЕ: Положение передачи определяется положением приводного
механизма переключения на двигателе, а не положением переключателя
передачи.
Клавиша выбора –Выбирает экранные опции System View и подтверждает ввод
данных.
Сенсорная панель со стрелками –Выбирает сообщения экранных опций System
View.
