Раздел 5 - Техническое обслуживание
90-864195S60 МАЙ 2006
Страница 95
2. Нанести толстый слой одного из следующих смазочных материалов на
гребной вал.
Труба, ссыл. номер
Описание
Где используется
Деталь №
34
Специальный смазочный материал
101
Вал гребного винта
92-802865Q1
94
Противокоррозийная консистентная
смазка
Вал гребного винта
92-802867Q1
95
Тефлоновая смазка 2-4-C морского
назначения
Вал гребного винта
92-802859Q1
3. Совместить шлицы и установить гребной винт на вал.
4. Установить шлицевую шайбу и лепестковую шайбу.
5. Установить и затянуть гайку гребного винта.
Описание
Нм
фунтов на дюйм.
фунтов на фут.
Гайка гребного винта
1.
81
60
6. Согнуть три выступа на лепестковой гайке вниз в канавки шлицевой шайбы.
После первого использования выпрямить три выступа и снова затянуть гайку
гребного винта. Обратно согнуть выступы в шайбу шлица. Проверять гребной
винт, по крайней мере, через каждые 20 часов эксплуатации. Не
эксплуатировать катер с незакрепленным гребным винтом.

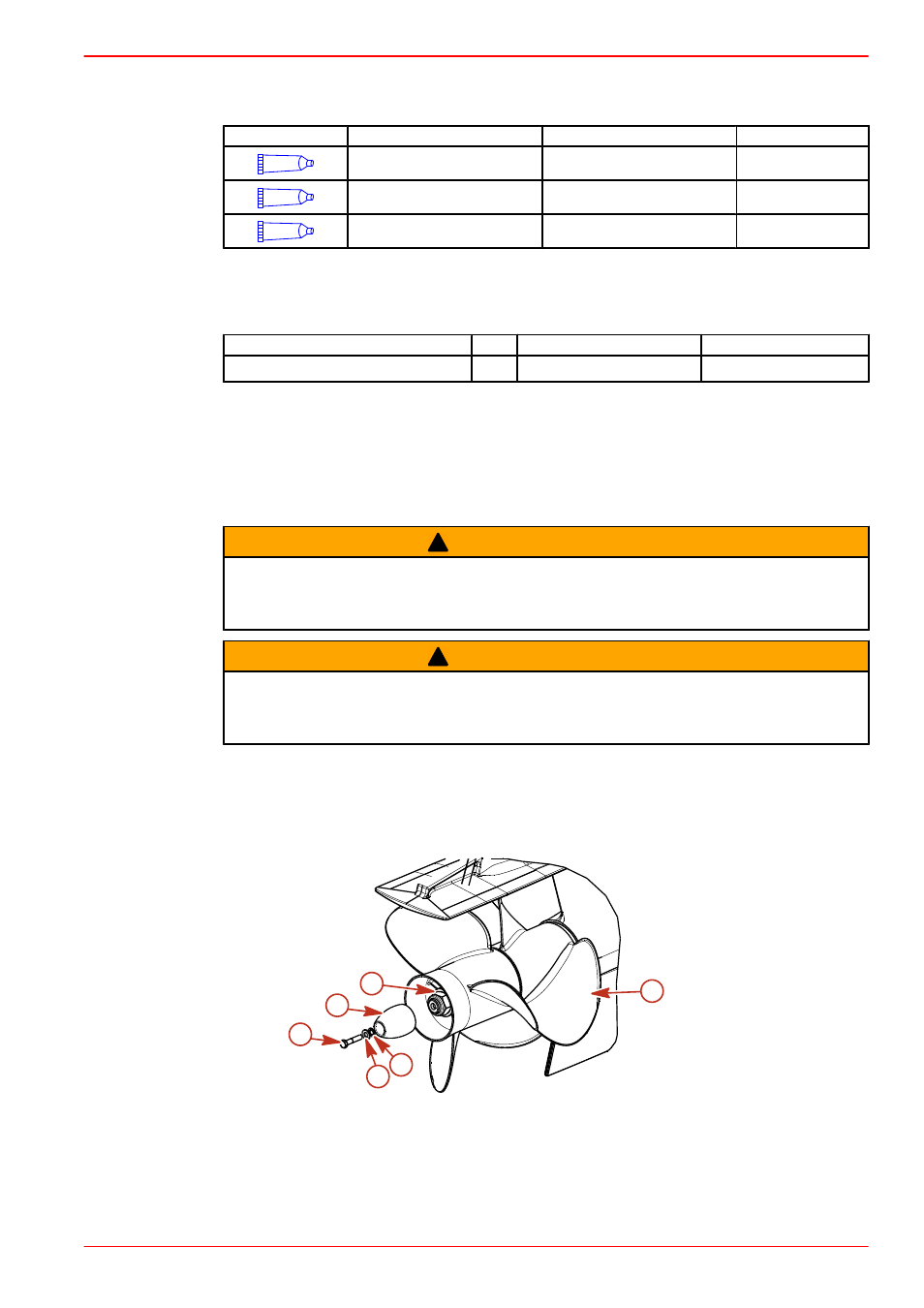

Снятие трех гребных винтов с модели Bravo
!
ПРЕДУПРЕЖДЕНИЕ
Избегать травм: Пульт дистанционного управления должен быть в нейтральном
положении и ключ вынут из замка зажигания перед снятием и/или установкой
гребного винта.
!
ПРЕДУПРЕЖДЕНИЕ
Избегать травм: Установить деревянный блок между антивентиляционной
пластиной и гребным винтом для защиты рук от лопастей гребного винта и для
предотвращения вращения винта при снятии гайки гребного винта.
1. Установить деревянный блок между лопастью гребного винта и
антивентиляционной платиной для предотвращения вращения.
2. Снять болт и шайбы, крепящие анод гайки гребного винта.
3. Снять анод вала гребного винта.
a
b
d
c
f
e
5303
a -
Гребной винт
b -
Гайка вала гребного винта
c -
Анод вала гребного винта
d -
Винт анода вала гребного винта
e -
Плоская шайба
f -
Звездчатая шайба
1. Указанный крутящий момент гребного винта является минимальной величиной крутящего момента.
