Раздел 5 - Техническое обслуживание
90-864195S60 МАЙ 2006
Страница 99

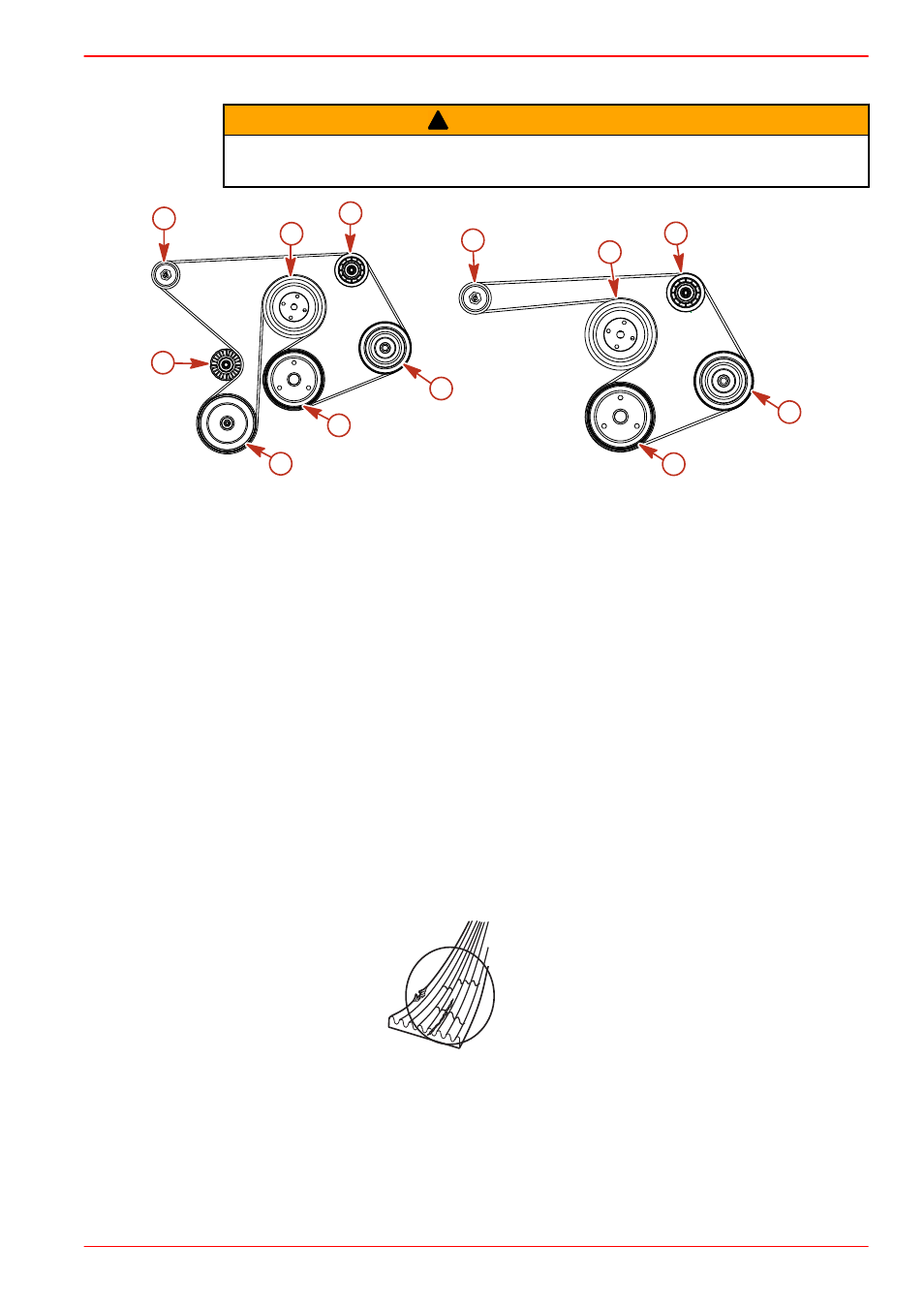

Поликлиновый приводной ремень
!
ПРЕДУПРЕЖДЕНИЕ
Избегать возможного получения серьезных травм. Убедиться в том, что
двигатель заглушен, а ключ зажигания вынут, прежде чем проверять ремень.
6116
a
b
c
d
e
f
a
6117
f
a
b
c
d
С насосом для подачи забортной воды
Без насоса для подачи забортной воды
a -
Натяжной шкив
b -
Шкив водяного циркуляционного
насоса
c -
Шкив коленчатого вала
d -
Шкив генератора переменного тока
e -
Шкив насоса подачи забортной воды
f -
Насос системы рулевого управления
с гидроусилителем
Проверка
1. Осмотреть поликлиновый ремень на правильность натяжения и в отношении
следующего:
•
Чрезмерный износ
•
Трещины
ПРИМЕЧАНИЕ: Незначительные поперечные (по ширине ремня) трещины могут
быть приемлемыми. Продольные трещины (по протяженности ремня),
соединяющиеся с поперечными трещинами, НЕПРИЕМЛЕМЫ.
•
Истирание
•
Засаленные поверхности
•
Правильное натяжение -13 мм (1/2 дюйма) провисание (прогиб), с
умеренной нагрузкой на ремне в месте наибольшего расстояния между
приводными шкивами.
mc75130-1
Замена и / или регулировка натяжения
ВАЖНАЯ ИНФОРМАЦИЯ: Если ремень будет снова использоваться, его
необходимо установить в том же направлении вращения, как и раньше.
ПРИМЕЧАНИЕ: Провисание ремня измеряется на нем на участке наибольшего
расстояния между двумя (2) шкивами.
1. Ослабьте16 мм (5/8 дюйма) контр гайку на регулировочной шпильке.
2. Повернуть регулировочную шпильку и отпустить ремень.
