Инструкция
ECL Comfort 210 / 310, приложение A214 / A314
5.6 Компенсация 1
На заданную температуру подачи теплоносителя/воздуховода
может оказывать влияние компенсационная температура,
измеряемая S1 или S2. S1 и S2 выбирается в меню настроек.
Ниже дано описание компенсации с помощью S1.
На требуемую температуру подачи может оказывать влияние
температура компенсации, измеряемая S1. Чаще всего
температура компенсации — температура наружного воздуха,
но может быть и комнатной температурой.
Данное приложение содержит 2 ограничения температуры
компенсации:
Компенсация 1 (Комп. 1) и Компенсация 2 (Комп. 2).
Огранич. (Т компенс., 1. точка)
11060
Контур
Диапазон установки
Заводская
1
–20 ... 80 °C
5 °C
Установка ограничения 1 точки Т компенсации.
Если температура, измеряемая S1, оказывается выше или
ниже установленного значения, регулятор автоматически
изменяет требуемую Т подачи. Влияние задается в парам.
"Макс. влияние" и "Мин. влияние".

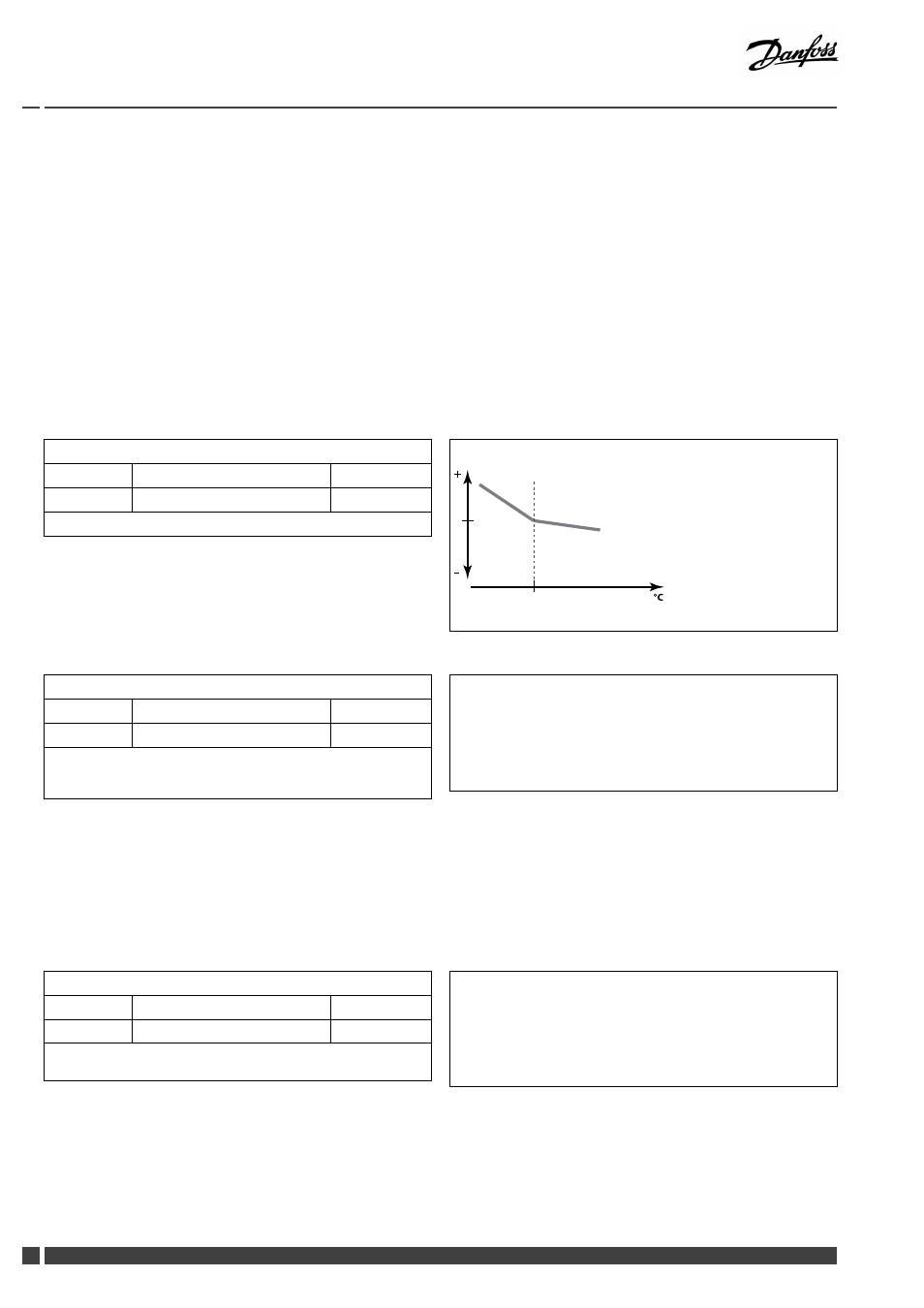

Влияние
°
C
+
-
Темп. S1
Компенсация 1
Макс. влияние (Т компенс., точка 1.)
11062
Контур
Диапазон установки
Заводская
1
-9.9 ... 9.9
0.0
Определяет степень влияния на требуемую температуру подачи,
если температура компенсации превышает установленные
ограничения.
Влияние более 0:
Требуемая температура подачи повышается, если температура
компенсации выше установленных ограничений.
Влияние менее 0:
Требуемая температура подачи понижается, если температура
компенсации выше установленных ограничений.
Пример
Значение ограничения устанавливается на 5 °C.
"Макс. влияние" устанавливается на -1.5.
Фактическая температура компенсации — 7°C (на 2 °C выше
значения ограничения).
Результат:
Требуемая Т подачи изменяется на -1.5 x 2 = -3.0 градусов.
Мин. влияние (Т компенс., точка 1.)
11063
Контур
Диапазон установки
Заводская
1
-9.9 ... 9.9
0.0
Определяет степень влияния на требуемую температуру подачи,
если температура компенсации ниже установленных ограничений.
Влияние более 0:
Требуемая температура подачи повышается, если температура
компенсации ниже установленных ограничений.
Влияние менее 0:
Требуемая температура подачи понижается, если температура
компенсации оказывается ниже установленных ограничений.
Пример
Значение ограничения устанавливается на 5 °C.
"Мин. влияние" устанавливается на 2.5.
Фактическая температура компенсации — 2 °C (на 3 °C ниже
значения ограничения).
Результат:
Требуемая Т подачи изменяется на 2.5 x 3 = 7.5 градусов.
