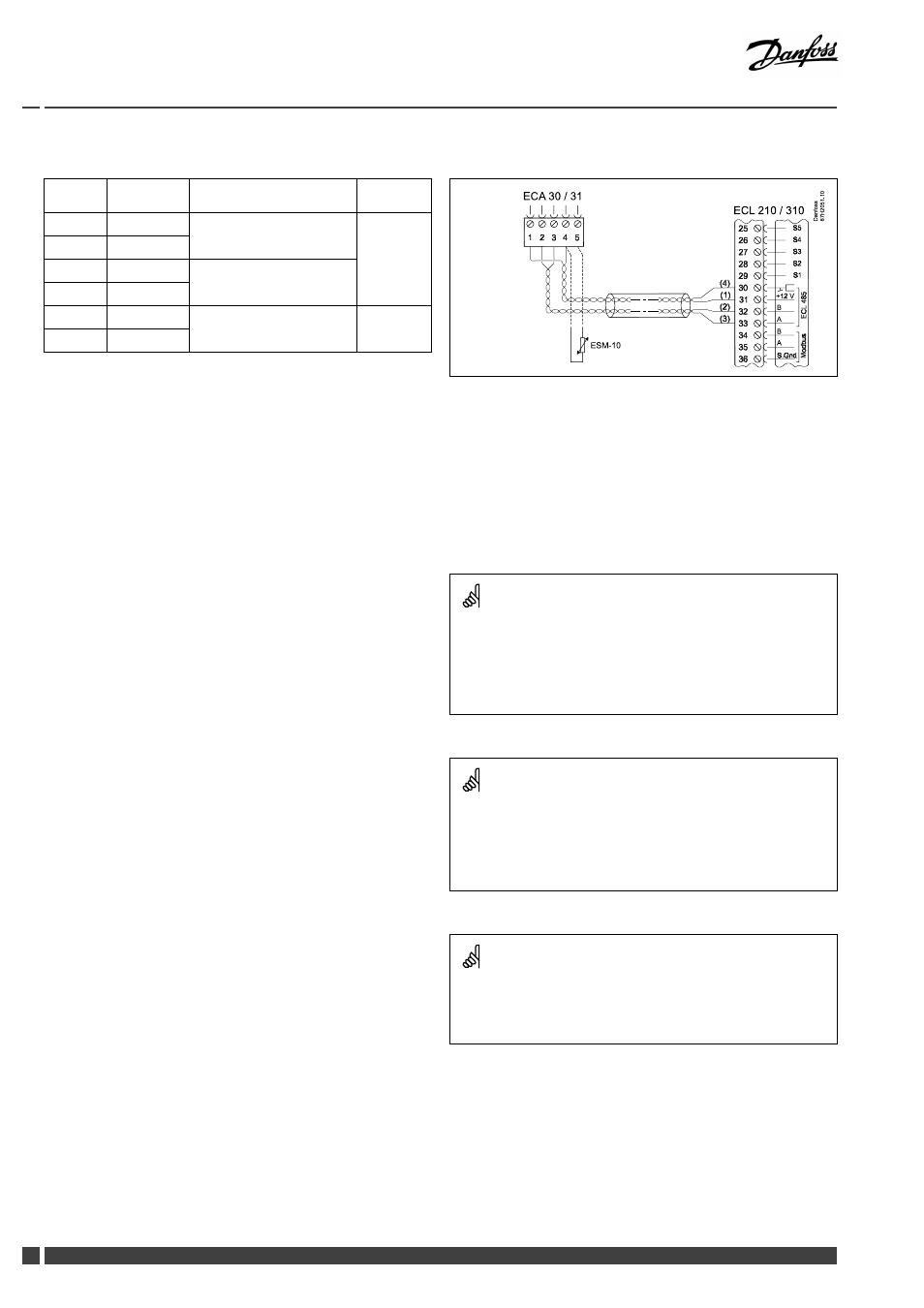

2.5.6 Электрические соединения, ECA 30 / 31
Клемма Клемма
ECA 30 / 31
Описание
Тип
(реком.)
30
4
31
1
Витая пара
32
2
33
3
Витая пара
Кабель 2 x
витая пара
4
5
Внешний датчик
комнатной температуры*
ESM-10
* После подключения внешнего датчика комнатной
температуры ECA 30 / 31 необходимо перезапустить.
Связь с ECA 30 / 31 необходимо настроить в параметре "ECA
адр." регулятора ECL Comfort.
Сам датчик ECA 30 /31 необходимо настроить соответственно.
После настройки приложения ECA 30 /31 будет готов к
работе через 2-5 минут. В ECA 30 / 31 при этом отображается
индикатор выполнения.
ECL 210 / 310
ECA 30 / 31
A
A
B
B
D
a
n
fo
s
s
8
7
H
2
0
5
1
.1
0
ESM-10
Информационное сообщение ECA:
«Приложение требует более нового ECA»:
Программное обеспечение вашего ECA не соответствует
программному обеспечению вашего регулятора ECL Comfort.
Свяжитесь с местным представителем компании Danfoss.
Некоторые приложения не содержат функций, имеющих
отношение к фактической комнатной температуре.
Подключенные блоки ECA 30 / 31 будут функционировать только
дистанционно.
Суммарная длина кабеля: макс. 200 м (все датчики, включая
внутреннюю коммуникационную шину ECL 485)
Использование кабелей длиной более 200 м может стать причиной
чувствительности к помехам (ЭМС).
