Инструкция ECL Comfort 210 / 310, приложение A214 / A314
2.0 Установка
2.1 Перед началом работы
Ключ приложения A214 имеет несколько применений,
в основном касающихся вентиляционных систем
теплоснабжения, охлаждения или их комбинации. Применение
ключа A214 обеспечивает широкий диапазон возможностей
(см. примеры).
Применение A214.1 весьма разнообразно. Основные
принципы работы:
Охлаждение с регулированием температуры воздуха в
помещении:
Температура воздуховода задается в соответствии с вашими
требованиями. Датчик температуры воздуховода S3 является
наиболее важным датчиком. Заданная температура для S3
устанавливается в регуляторе ECL Comfort, параметр "Заданная
балансовая температура".
Клапан с электроприводом M2 (установленный на
трубопроводе холодоносителя) постепенно открывается,
если температура воздуховода оказывается выше заданной
температуры воздуховода и наоборот.
Температуры воздуха в помещении:
Если измеряемая температура воздуха в помещении (S4 или
ECA 30) не равна заданной комнатной температуре, задание
температуры для S3 также может быть изменено.
В соответствии с недельным графиком (до 3 "Комфортных"
периодов/дней) контур охлаждения может быть переключен
на режим комфорта или экономии (два разных температурных
значения для требуемой комнатной температуры).
Заданная комнатная температура определяет коррекцию
заданной температуры для S3.
Если комнатная температура не измеряется, заданная
комнатная температура равна (будет равна) заданной
температуре S3. В таком случае параметр "Балансовая
температура" не рассматривается (или не оказывает влияния).
Вентилятор (F1) находится в положении ВКЛ/ВЫКЛ в
зависимости от программы и уровня охлаждения. Заслонка
(P2) находится в положении ВКЛ/ВЫКЛ в зависимости
от программы. Циркуляционный насос (X3) находится в
положении ВКЛ/ВЫКЛ в зависимости от уровня охлаждения.
Температура возвращаемого теплоносителя (дополнительно):
Если измеряемая температура возвращаемого теплоносителя
(S5) не равна предельному значению (обычно температура
возвращаемого теплоносителя меньше предельного значения),
заданную температуру S3 можно настроить (обычно на более
высокое значение). Это приводит к постепенному закрыванию
клапана с электроприводом.
Можно установить простую защиту от замораживания (через
S5). Кроме того в контуре теплообменника для охлаждения
(установки вентиляции) содержится незамерзающая жидкость.
Описание аварийных сигналов и компенсационной
температуры дано в разделе "A214 и A314, общая информация".

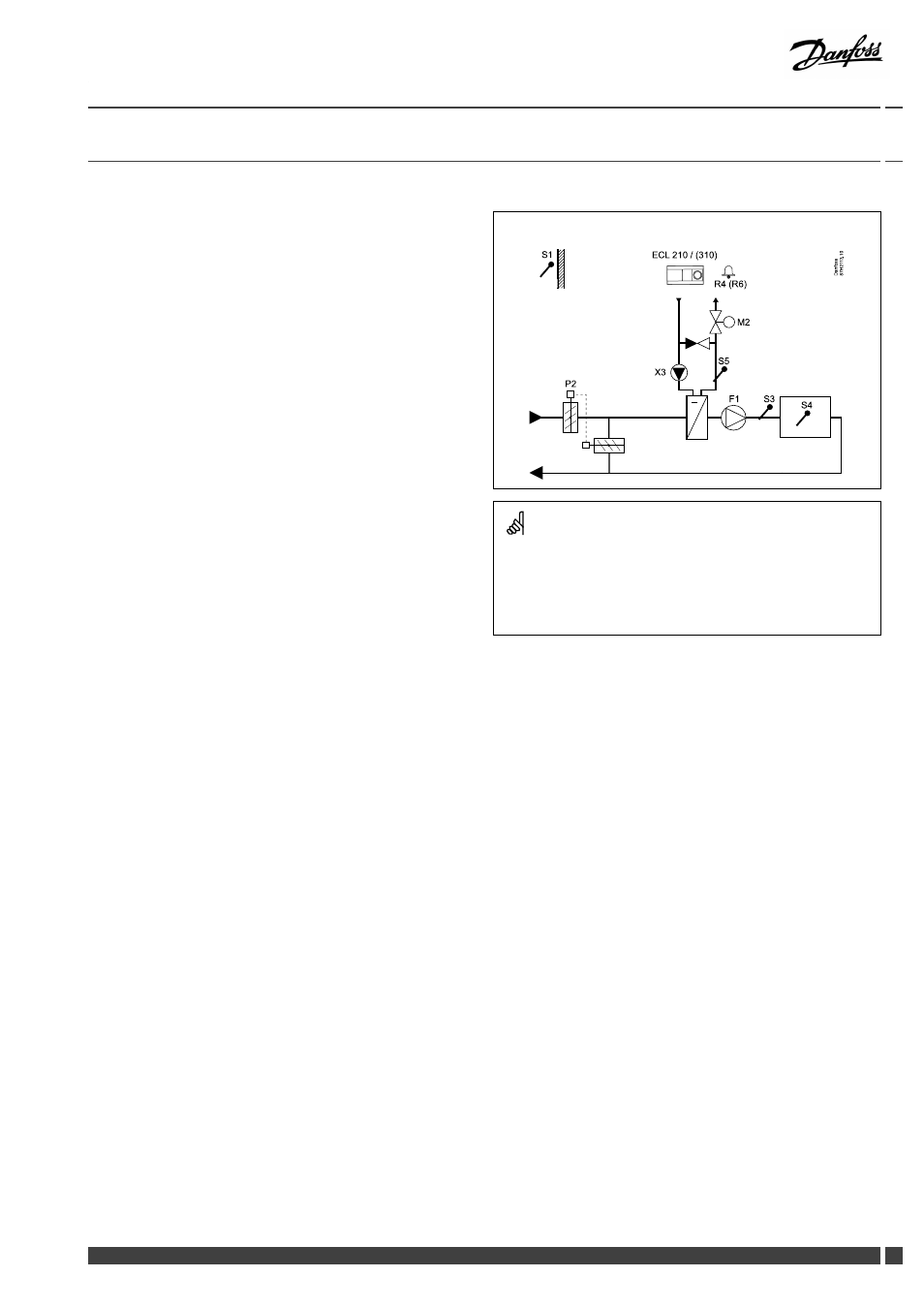

Стандартная схема A214.1:
S 3
S 4
P 2
F1
S 5
M2
X3
S 1
D a n fo
s s
8 7 H
2 1 1 3 .1
0 ECL 210 / (310)
R4 (R6)
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
S1 Датчик температуры наружного воздуха
S2 Датчик компенсационной температуры (не показан)
S3 Датчик температуры воздуховода
S4 Датчик температуры воздуха в помещении/ECA 30
S5 Датчик температуры обратки
S8 Вход сигнала пожарной тревоги (не показан)
M2 Клапан с электроприводом, охлаждение
F1 Вентилятор
P2 Заслонка
X3 Циркуляционный насос
R4 Выход реле, сигнализация, ECL Comfort 210
(R6) Выход реле, сигнализация, ECL Comfort 310
