Инструкция

ECL Comfort 210 / 310, приложение A214 / A314

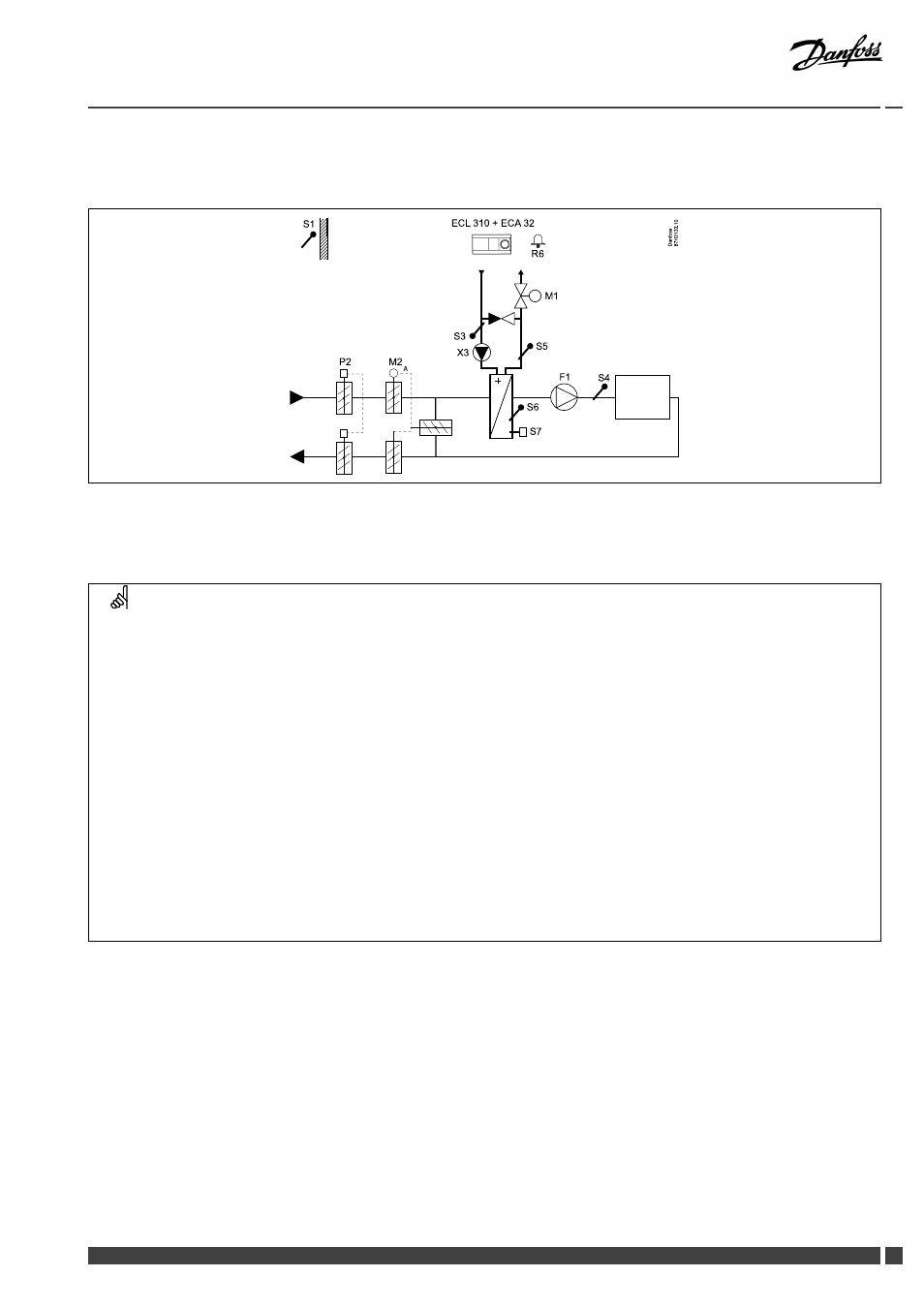

A314.1 пример а
Система вентиляции с теплоснабжением, пассивным охлаждением (наружный воздух) и постоянным контролем температуры
воздуховода. Пассивное охлаждение с аналоговым управлением (M2).

S 4

M2

S 5

M1

S 6

X3

S 3

S 7

A

F1

S 1

D

a

n

fo

s

s

8

7

H

2

1

3

3

.1

0

P 2

ECL 310 + ECA 32

R6

Рекомендация по датчикам:
Датчики S3 и S4 должны быть подключены. В противном случае вентилятор (F1) остановится, заслонка (P2) и регулировочные
клапаны с электроприводами (M1 / M2) закроются.

Навигация:

Номер ID:

Рекомендуемая

настройка:

Специальные настройки для датчиков/термостатов, используемых для
защиты от замерзания:
S6* датчик температуры замерзания - МЕНЮ \ Авария \ Т замерзания \ Аварийное
значение

11676

5 °C

S5 датчик температуры возвращаемого теплоносителя - МЕНЮ \ Авария \ Огр. Т
замерз. \ Аварийное значение

11656

5 °C

Замыкающий контакт термостата замерзания S7* - МЕНЮ \ Авария \ Термостат
замерзания \ Аварийное значение

11616

0

Размыкающий контакт термостата замерзания S7* - МЕНЮ \ Авария \ Термостат
замерзания \ Аварийное значение

11616

1

* могут использоваться оба метода защиты от замерзания, с помощью S6 и/или S7

Специальные настройки для термостатов, используемых для подачи сигнала
тревоги о возгорании:
Замыкающий контакт пожарного термостата S8 - МЕНЮ \ Авария \
Пожаробезопасность \ Аварийное значение

11636

0

Размыкающий контакт пожарного термостата S8 - МЕНЮ \ Авария \
Пожаробезопасность \ Аварийное значение

11636

1

Danfoss District Energy

VI.GU.A1.50

DEN-SMT/DK

27
