Инструкция
ECL Comfort 210 / 310, приложение A214 / A314
A314.3:
Влияние ветра на скорость вращения вентилятора
Датчик скорости ветра может быть подключен к регулятору
ECL для регулирования скорости вращения вентилятора.
Обычно чем более ветрено, тем больше скорость вращения
вентилятора.
Сигнал датчика скорости ветра представляет собой сигнал
0-10 вольт, подаваемый непосредственно на вход S10. С
увеличением скорости ветра возрастает напряжение.
Напряжение, измеряемое на входе S10 , затем преобразуется
регулятором в значение скорости ветра.
Для настройки измерения выполните следующие действия.
Скорость ветра
Контур
Диапазон установки
Заводская
установка
1
Только чтение
Фактическая скорость ветра указана в м/с (метров в секунду).

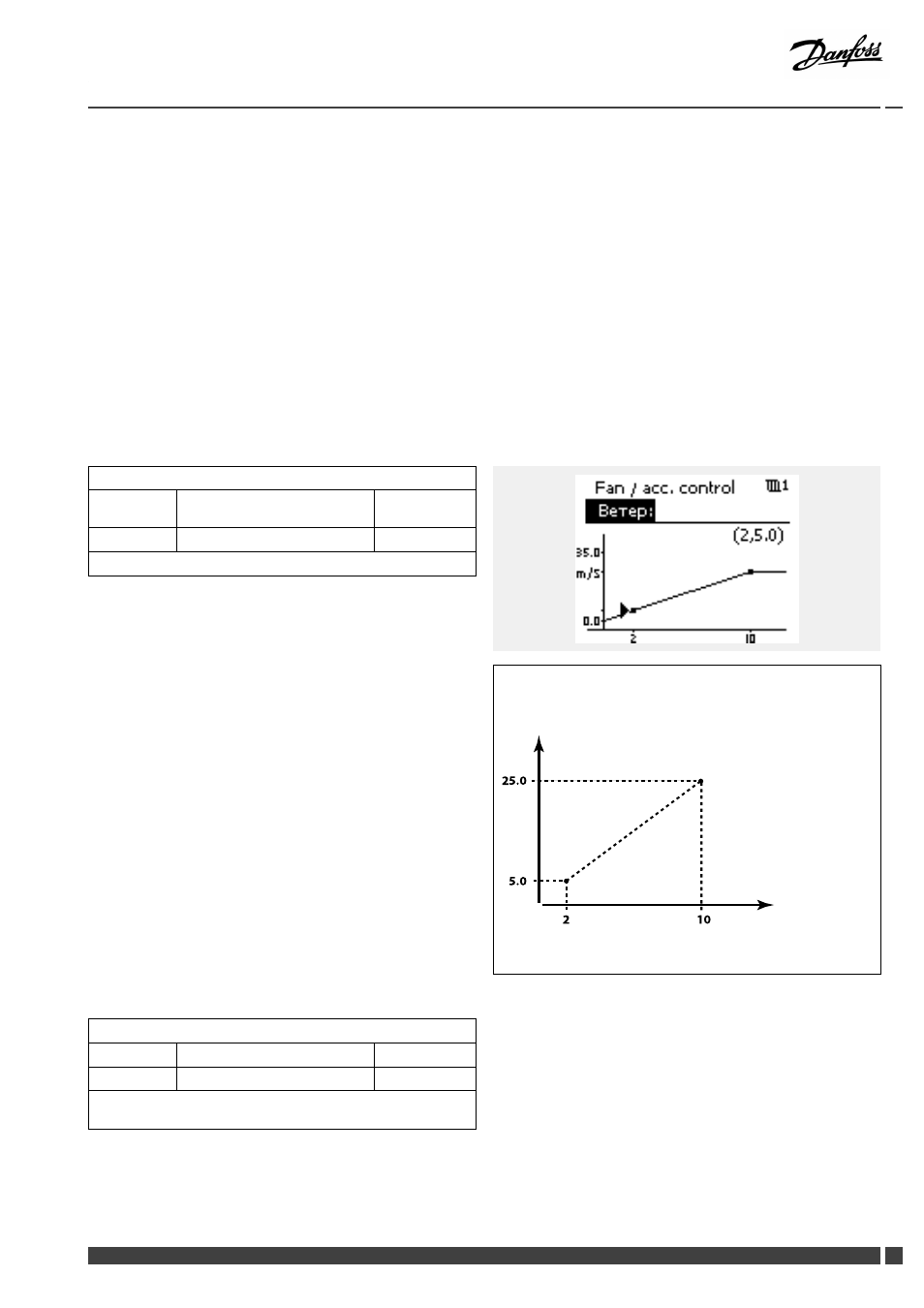

Нажмите диск, чтобы увидеть график и ввести значение для
входного напряжения (2 и 10 вольт) и отображения скорости
ветра.
Скорость ветра:
0.0 ... 75.0 м/с
Установка постоянного
напряжения:
2 В и 10 В
Заводские установки:
(2 , 5.0) и (10, 25.0).
Это означает, что "Скорость ветра" составляет 5.0 м/с при 2.0
вольтах и 25.0 м/с при 10 вольтах.
Как правило, чем больше напряжение, тем выше отображаемая
скорость ветра.
Пример: Соотношение между входным напряжением и
отображаемой скоростью ветра
Скорость ветра (м/с)
25. 0
5.0
2
10
Напряжение
В данном примере показано, что 2 вольта соответствуют 5.0 м/с, а
10 вольт соответствуют 25.0 м/с.
Константа фильтра
11081
Контур
Диапазон установки
Заводская
1
1 ... 80
50
Константа фильтра усредняет измеренное значение скорости
ветра в соответствии с введенным коэффициентом.
1:
Слабое усреднение (малая константа фильтра)
50:
Сильное усреднение (большая константа фильтра)
