Инструкция ECL Comfort 210 / 310, приложение A214 / A314

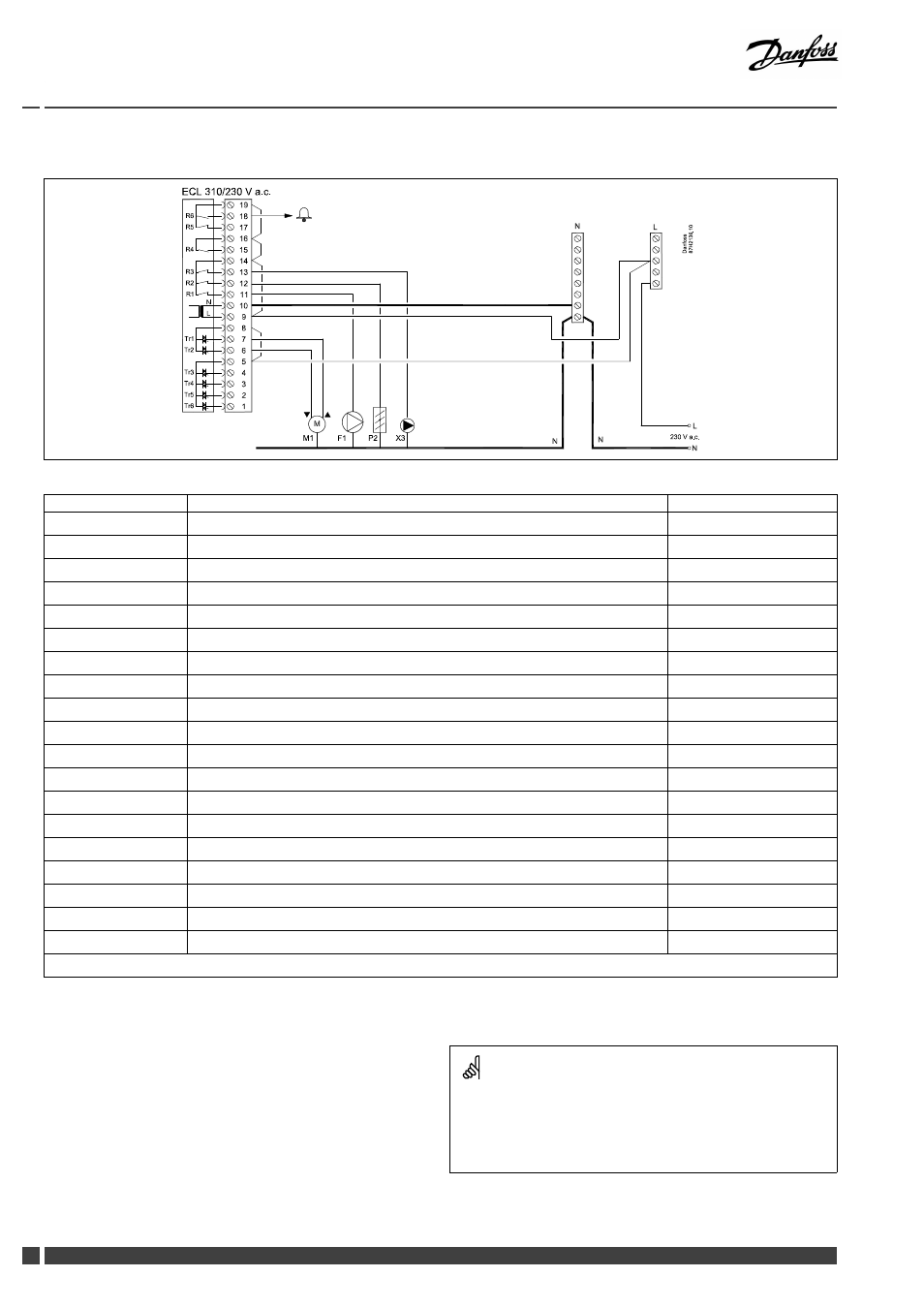

A314:
D
a n fo
s s
8 7 H
2 1 3 6 .1
0
Клемма Описание Макс. нагрузка
19 Фаза для сигнала тревоги
18 R6 Сигнальное устройство 4 (2) A / ~ 230 В *
17 Не используется
16 Не используется
15 Не используется
14 Фаза для регулирования подключенных элементов
13 X3 Циркуляционный насос ВКЛ/ВЫКЛ 4 (2) A / ~ 230 В *
12 P2 Заслонка ВКЛ/ ВЫКЛ 4 (2) A / ~ 230 В *
11 F1 Вентилятор/насос ВКЛ/ВЫКЛ 4 (2) A / ~ 230 В *
10 Напряжение питания ~ 230 В - нейтраль (N)
9 Напряжение питания ~ 230 В - фаза (L)
8 M1 Фаза для регулирующего клапана с электроприводом
7 M1 Регулирующий клапан с электроприводом - открытие 0. 2 A / ~ 230 В
6 M1 Регулирующий клапан с электроприводом - закрытие 0.2 A / ~ 230 В
5 Не используется
4 Не используется
3 Не используется
2 Не используется
1 Не используется
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
Сечение провода: 0.5–1.5 мм²
Неправильное подключение может привести к повреждению
электронных выходов.
Макс. 2 x 1.5 мм² провода может быть подключено к каждой
винтовой клемме.
44 DEN-SMT/DK VI.GU.A1.50 Danfoss District Energy
