Инструкция
ECL Comfort 210 / 310, приложение A214 / A314
5.7 Компенсация 2
Дополнительная настройка температуры компенсации
позволяет изменить требуемую температуру подачи по
отношению ко второму ограничению.
Огранич. (Т компенс., точка 2.)
11064
Контур
Диапазон установки
Заводская
1
–20 ... 80 °C
25 °C
Установка ограничения температуры, точка 2.
Если температура, измеряемая S1, оказывается выше или
ниже установленного значения, регулятор автоматически
изменяет требуемую Т подачи. Влияние задается в парам.
"Макс. влияние" и "Мин. влияние".

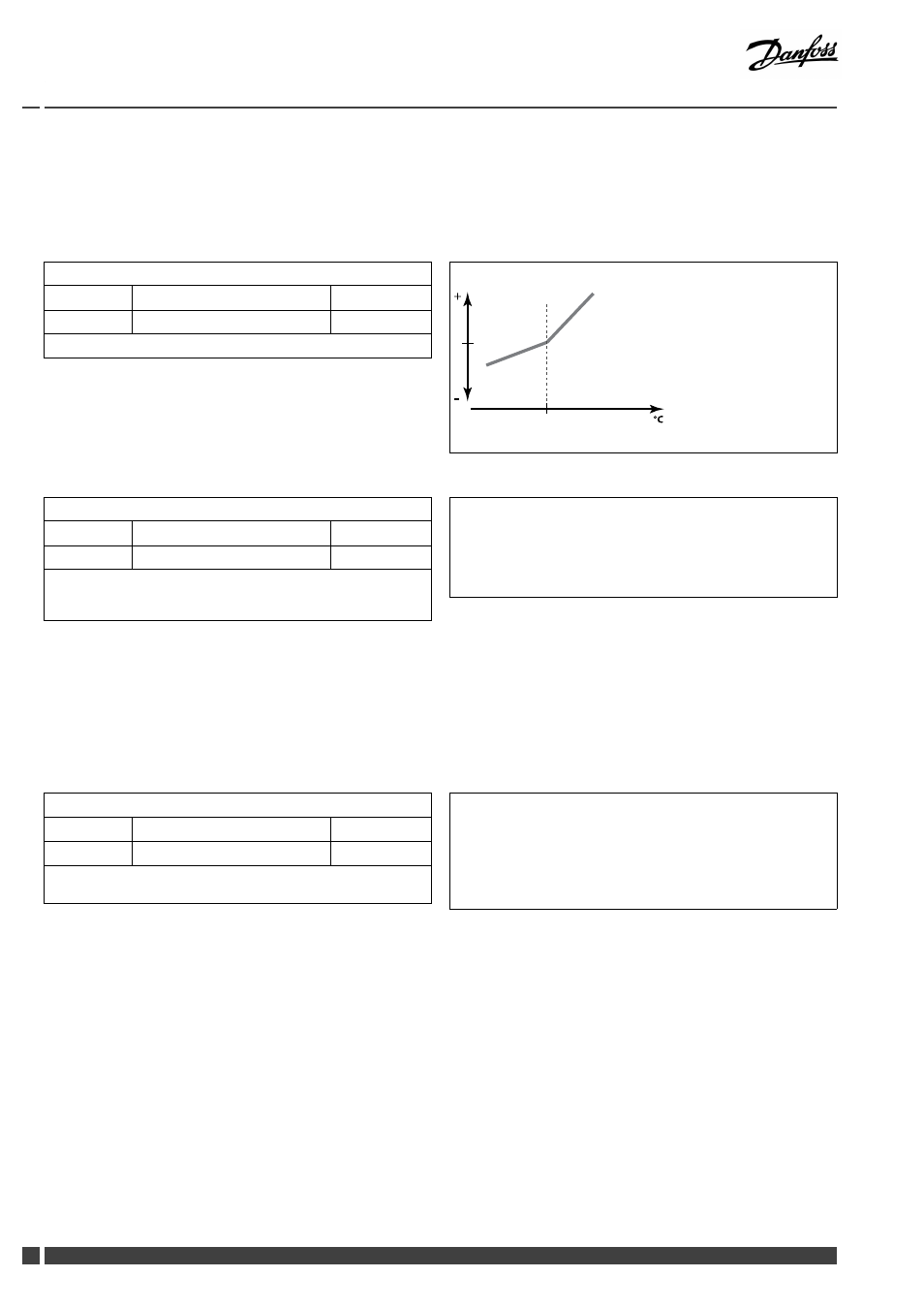

Влияние
°
C
+
-
Темп. S1
Компенсация 2
Макс. влияние (Т компенс., точка 2.)
11066
Контур
Диапазон установки
Заводская
1
-9.9 ... 9.9
0.0
Определяет степень влияния на требуемую температуру подачи,
если температура компенсации превышает установленные
ограничения.
Влияние более 0:
Требуемая температура подачи повышается, если температура
компенсации выше установленных ограничений.
Влияние менее 0:
Требуемая температура подачи понижается, если температура
компенсации выше установленных ограничений.
Пример
Значение ограничения устанавливается на 25 °C.
"Макс. влияние" устанавливается на 2.5.
Фактическая температура компенсации — 28 °C (на 2 °C выше
значения ограничения).
Требуемая Т подачи изменяется на 2.5 x 3 = 7.5 градусов.
Мин. влияние (Т компенс., точка 2.)
11067
Контур
Диапазон установки
Заводская
1
-9.9 ... 9.9
0.0
Определяет степень влияния на требуемую температуру подачи,
если температура компенсации ниже установленных ограничений.
Влияние более 0:
Требуемая температура подачи повышается, если температура
компенсации ниже установленных ограничений.
Влияние менее 0:
Требуемая температура подачи понижается, если температура
компенсации оказывается ниже установленных ограничений.
Пример
Значение ограничения устанавливается на 25 °C.
"Мин. влияние" устанавливается на 0.5.
Фактическая температура компенсации — 23 °C (на 2 °C ниже
значения ограничения).
Результат:
Требуемая температура подачи изменяется на 0.5 x 2 = 1.0 градус.
