Инструкция
ECL Comfort 210 / 310, приложение A214 / A314

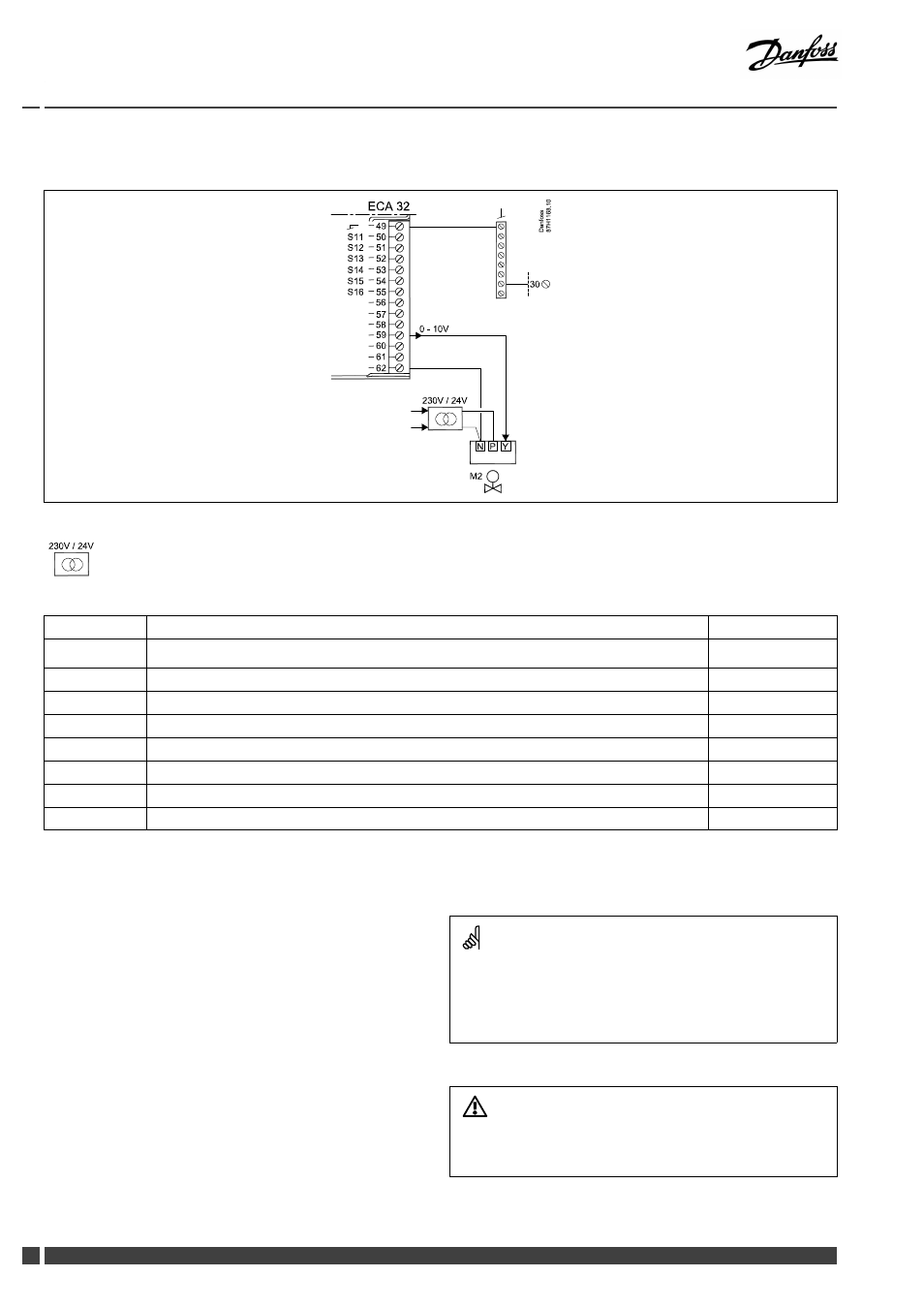

A314— ECA 32:
Трансформатор с двойной изоляцией (двухкамерный)
Клемма
Описание
Макс. нагрузка
49
Общая клемма (подключенная к клемме 30 регулятора ECL Comfort)
56
Аналоговое значение для аналогового выхода 2 и 3
57
Не используется
58
Не используется
59 M2
Аналоговый выход 1
47 кΩ*
60
Аналоговый выход 2 (не используется)
61
Аналоговый выход 3 (не используется)
62
Аналоговое значение для аналогового выхода 1
* Значение должно быть минимум 47 кΩ.
Сечение провода: 0.5–1.5 мм²
Неправильное подключение может привести к повреждению
электронных выходов.
Макс. 2 x 1.5 мм² провода может быть подключено к каждой
винтовой клемме.
Не подключайте напрямую к регулятору с питанием ~24 В
компоненты с напряжением ~230 В. Используйте вспомогательные
реле (К) для разделения ~230 В и ~24 В.
