Nz (нейтральная зона)
11187
Контур
Диапазон установки
Заводская
1
1 ... 9 K
3 K
Установите подходящее значение отклонения температуры
подачи теплоносителя/воздуховода.
Если возможно изменение температуры подаваемого
теплоносителя в широком диапазоне, то установите
нейтральную зону на высокое значение. Если фактическая
температура подачи теплоносителя/воздуховода лежит в
нейтральной зоне, то регулятор не приведет в действие
регулирующий клапан с электроприводом.
Нейтральная зона симметрична относительно заданной
температуры теплоносителя/воздуховода, т. е. половина ее
значения находится выше этой температуры, а другая половина
– ниже.
Мин. импульс (мин. время активации, редукторный
электропривод)
11189
Контур
Диапазон установки
Заводская
1
2 ... 50
3
Миним. время импульса в 20 мс (миллисекунд) для активации
редукторного электропривода.
Пример настройки
Значение x 20 мс
2
40 мс
10
200 мс
50
1000 мс
Данный параметр должен иметь по возможности большее
значение для увеличения срока службы привода (редукторного
электродвигателя).

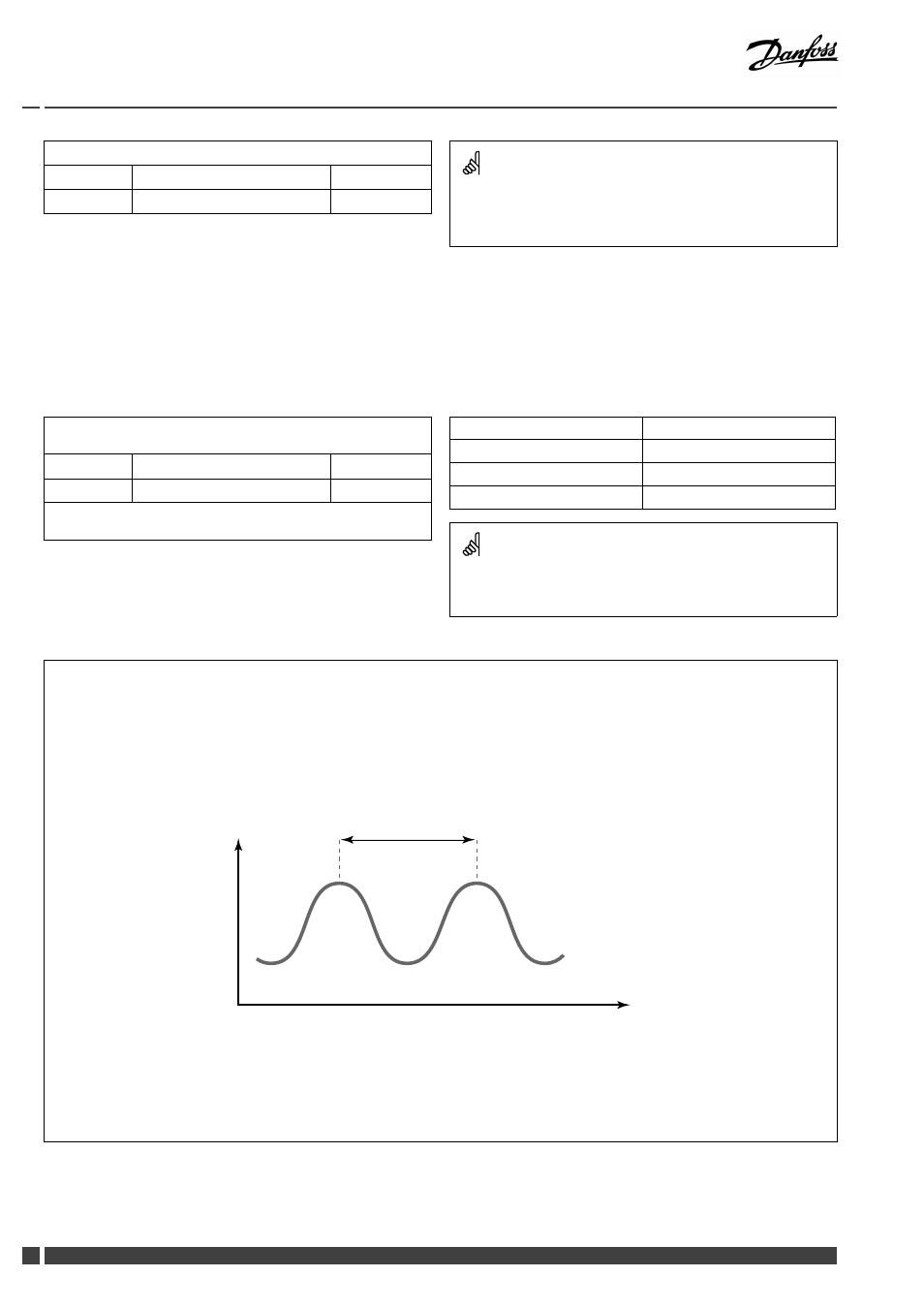

Для более точной настройки PI-регулирования вы можете воспользоваться следующим методом:
•
Установите параметр "Tn" (постоянная времени интегрирования) на его максимальное значение (999 с).
•
Снизьте значение зоны пропорциональности "Xp" до момента начала колебаний системы (нестабильность) с постоянной
амплитудой (это может стать необходимым для воздействия на систему установкой крайне малого значения).
•
Найдите критический период времени по записи температуры или воспользуйтесь секундомером.
Темп.
Критический период времени
Время
Этот критический период времени окажется характерным для системы, и вы можете оценить настройки контроллера по
этому критическому периоду.
"Tи" = 0.85 x критический период
"Xp" = 2.2 x значение зоны пропорциональности в критический период.
Если регулирование оказывается слишком медленным, то вы можете уменьшить значение зоны пропорциональности на 10%.
Убедитесь, что после установки параметров в системе имеется расход теплоносителя.
