Инструкция
ECL Comfort 210 / 310, приложение A214 / A314
Применение A214.5 весьма разнообразно. Основные
принципы работы:
Теплоснабжение и охлаждение с регулированием
комнатной температуры:
Температура отопления и охлаждения воздуховода задается
в соответствии с вашими требованиями. Датчик температуры
воздуховода S3 является наиболее важным датчиком. Заданная
температура для S3 устанавливается в регуляторе ECL Comfort,
параметр "Заданная балансовая температура".
Если температура в подающем трубопроводе оказывается
ниже требуемого значения, постепенно открывается клапан с
электроприводом M1 (регулирующий температуру отопления)
и наоборот. При охлаждении клапан с электроприводом M2
регулирует температуру хладоносителя.
Температура воздуха в помещении:
Если измеряемая температура воздуха в помещении (S4) не
равна заданной температуре воздуха в помещении, задание
температуры для S3 также может быть изменено. При слишком
низкой температуре воздуха в помещении активируется контур
теплоснабжения (M1), а при слишком высокой температуре
воздуха в помещении активируется контур охлаждения (M2).
В соответствии с недельным графиком (до 3 "Комфортных"
периодов/дней) контур отопления может быть переключен на
режим комфорта или экономии (два разных температурных
значения для требуемой температуры воздуховода).
Заданная температура воздуховода определяет коррекцию
заданной температуры для S3 в режиме теплоснабжения. В
режиме экономии контур охлаждения выключен.
Вентилятор (F1) находится в положении
ВКЛ/ВЫКЛ в зависимости от программы и уровня
теплоснабжения/охлаждения. Заслонка (P2) находится
в положении ВКЛ/ВЫКЛ в зависимости от программы.
Циркуляционный насос (X3) находится в положении ВКЛ/ВЫКЛ
в зависимости от уровня теплоснабжения.
Описание аварийных сигналов, компенсационной
температуры, ограничение температуры возвращаемого
теплоносителя (S5) и защиты от замерзания (S6 и S7) дано в
разделе "A214 и A314, общая информация".

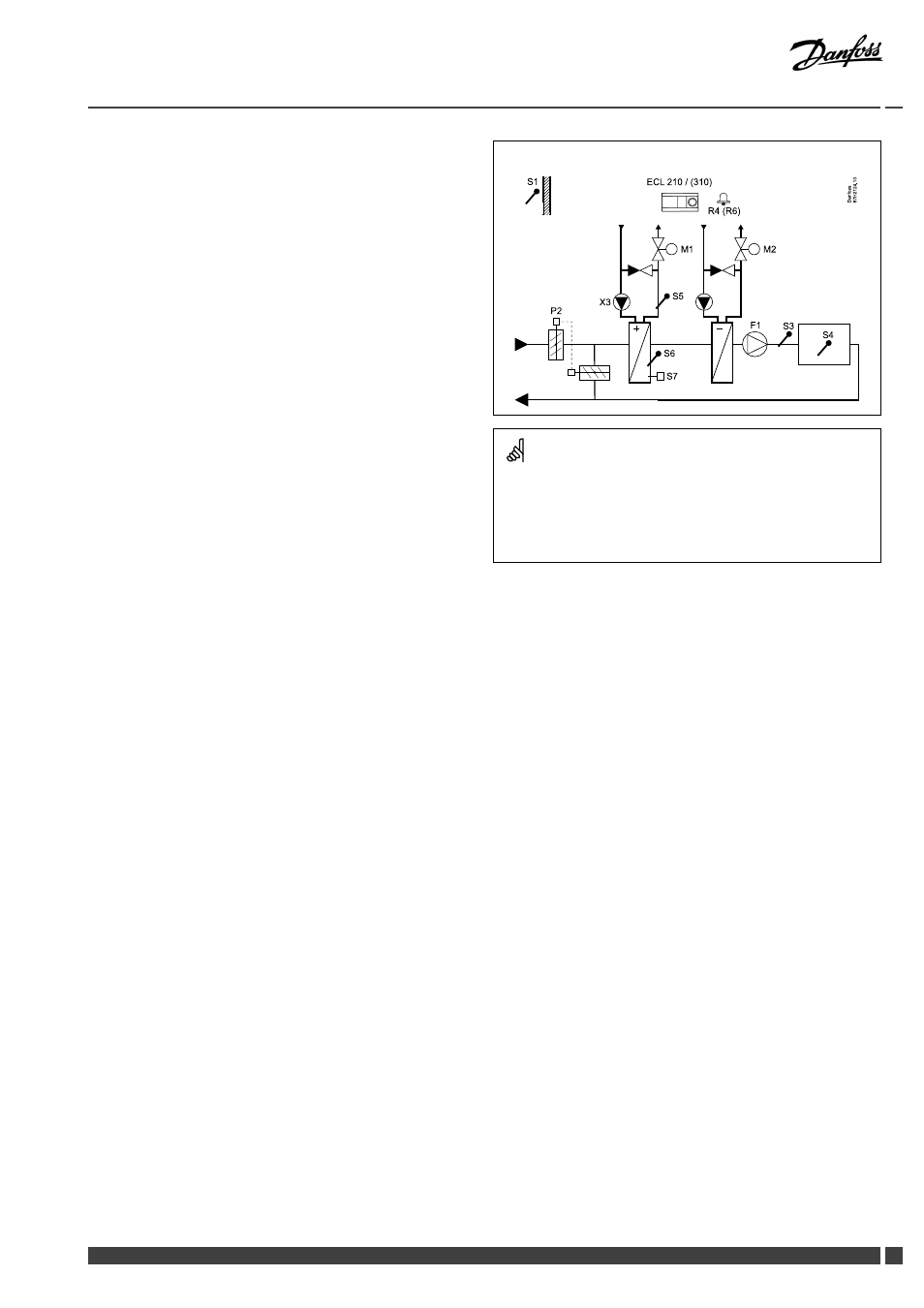

Стандартная схема A214.5:
S 3
P 2
S 4
F1
S 1
D
a
n
fo
s
s
8
7
H
2
1
2
4
.1
0
ECL 210 / (310)
R4 (R6)
S 5
M1
S 6
X3
S 7
M2
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
S1
Датчик температуры наружного воздуха
S2
Датчик компенсационной температуры (не показан)
S3
Датчик температуры воздуховода
S4
Датчик температуры воздуха в помещении/ECA 30
S5
Датчик температуры обратки
S6
Датчик температуры замерзания
S7
Термостат замерзания
S8
Вход сигнала пожарной тревоги (не показан)
M1
Клапан с электроприводом, теплоснабжение
M2
Клапан с электроприводом, охлаждение
F1
Вентилятор
P2
Заслонка
X3
Циркуляционный насос
R4
Выход реле, сигнализация, ECL Comfort 210
(R6)
Выход реле, сигнализация, ECL Comfort 310
