Инструкция ECL Comfort 210 / 310, приложение A214 / A314
Применение A214.4 весьма разнообразно. Основные
принципы работы:
Теплоснабжение и охлаждение с регулированием
температуры воздуховода:
Температура отопления и охлаждения задается в соответствии
с вашими требованиями.
Датчик температуры S3 в контуре теплоснабжения является
наиболее важным датчиком. Заданная температура для S3
устанавливается в регуляторе ECL Comfort, параметр "Заданная
балансовая температура".
Если температура в подающем трубопроводе оказывается
ниже требуемого значения, постепенно открывается клапан с
электроприводом M1 (регулирующий температуру отопления)
и наоборот. При охлаждении клапан с электроприводом M2
регулирует температуру хладоносителя.
Температура воздуха в воздуховоде:
При слишком низкой температуре воздуха в воздуховоде (S4)
активируется контур теплоснабжения (M1), а при слишком
высокой температуре воздуха в воздуховоде активируется
контур охлаждения (M2).
При необходимости теплоснабжения, температура воздуха
в воздуховоде (S4) может настроить заданную температуру
S3, если она не равна заданной температуре воздуха в
воздуховоде. При необходимости охлаждения, температура
воздуха в воздуховоде (S4) регулируется согласно заданной
температуре воздуха в воздуховоде.
В соответствии с недельным графиком (до 3 "Комфортных"
периодов/дней) контур отопления может быть переключен на
режим комфорта или экономии (два разных температурных
значения для требуемой температуры воздуховода).
Заданная температура воздуховода определяет коррекцию
заданной температуры для S3 в режиме теплоснабжения. В
режиме экономии контур охлаждения выключен.
Вентилятор (F1) находится в положении
ВКЛ/ВЫКЛ в зависимости от программы и уровня
теплоснабжения/охлаждения. Заслонка (P2) находится
в положении ВКЛ/ВЫКЛ в зависимости от программы.
Циркуляционный насос (X3) находится в положении ВКЛ/ВЫКЛ
в зависимости от уровня теплоснабжения.
Описание аварийных сигналов, компенсационной
температуры, ограничение температуры возвращаемого
теплоносителя (S5) и защиты от замерзания (S6 и S7) дано в
разделе "A214 и A314, общая информация".

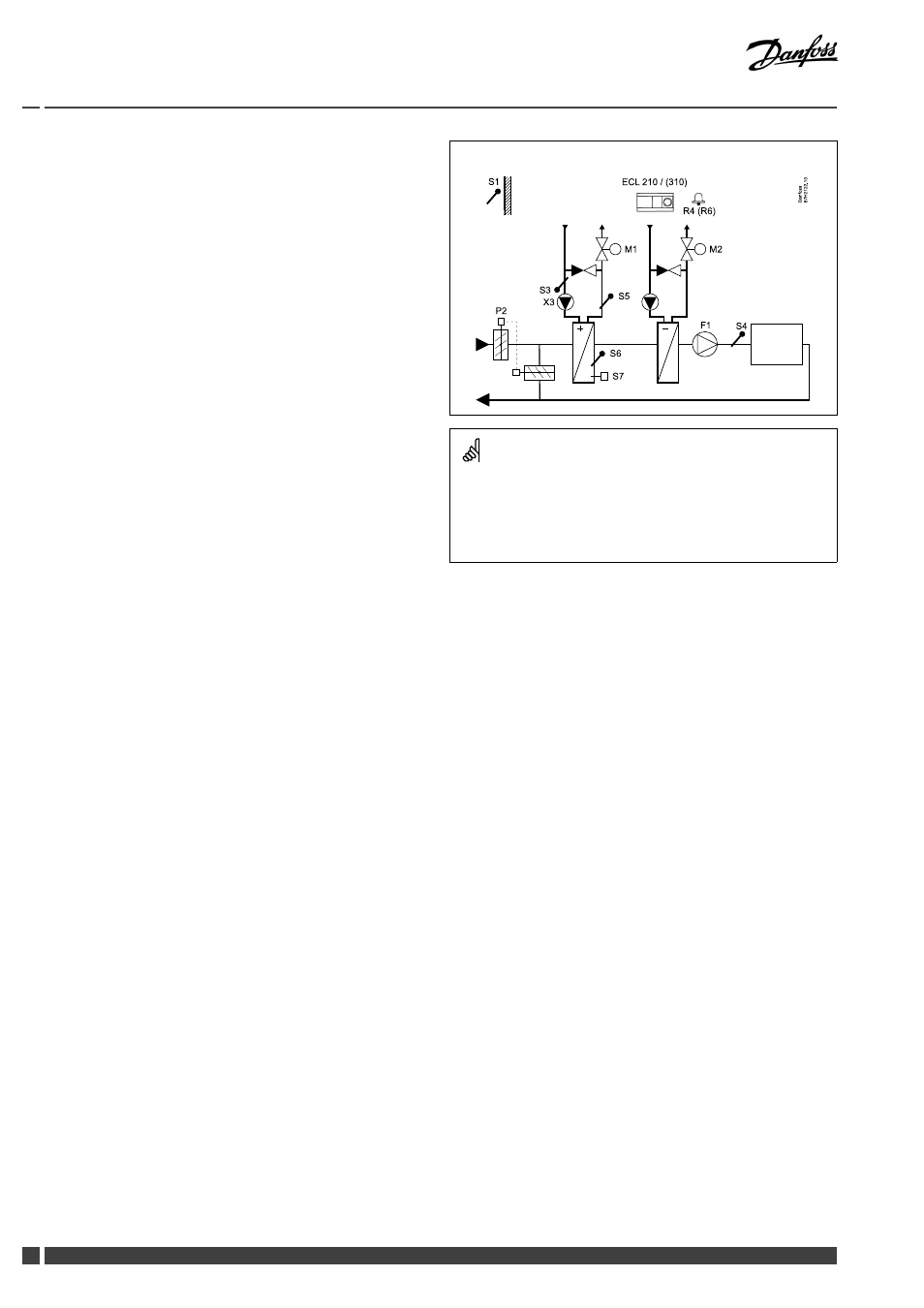

Стандартная схема A214.4:
S 4
P 2
F1
S 1
D
a n fo
s s
8 7 H
2 1 2 2 .1
0 ECL 210 / (310)
R4 (R6)
S 5
M1
S 6
X3
S 7
M2
S 3
Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей
системе.
Все перечисленные компоненты подключаются к регулятору ECL
Comfort.
Список компонентов:
S1 Датчик температуры наружного воздуха
S2 Датчик компенсационной температуры (не показан)
S3 Датчик температуры подачи теплоносителя,
контур отопления
S4 Датчик температуры воздуховода
S5 Датчик температуры обратки
S6 Датчик температуры замерзания
S7 Термостат замерзания
S8 Вход сигнала пожарной тревоги (не показан)
M1 Клапан с электроприводом, теплоснабжение
M2 Клапан с электроприводом, охлаждение
F1 Вентилятор
P2 Заслонка
X3 Циркуляционный насос
R4 Выход реле, сигнализация, ECL Comfort 210
(R6) Выход реле, сигнализация, ECL Comfort 310
8 DEN-SMT/DK VI.GU.A1.50 Danfoss District Energy
