Инструкция
ECL Comfort 210 / 310, приложение A214 / A314

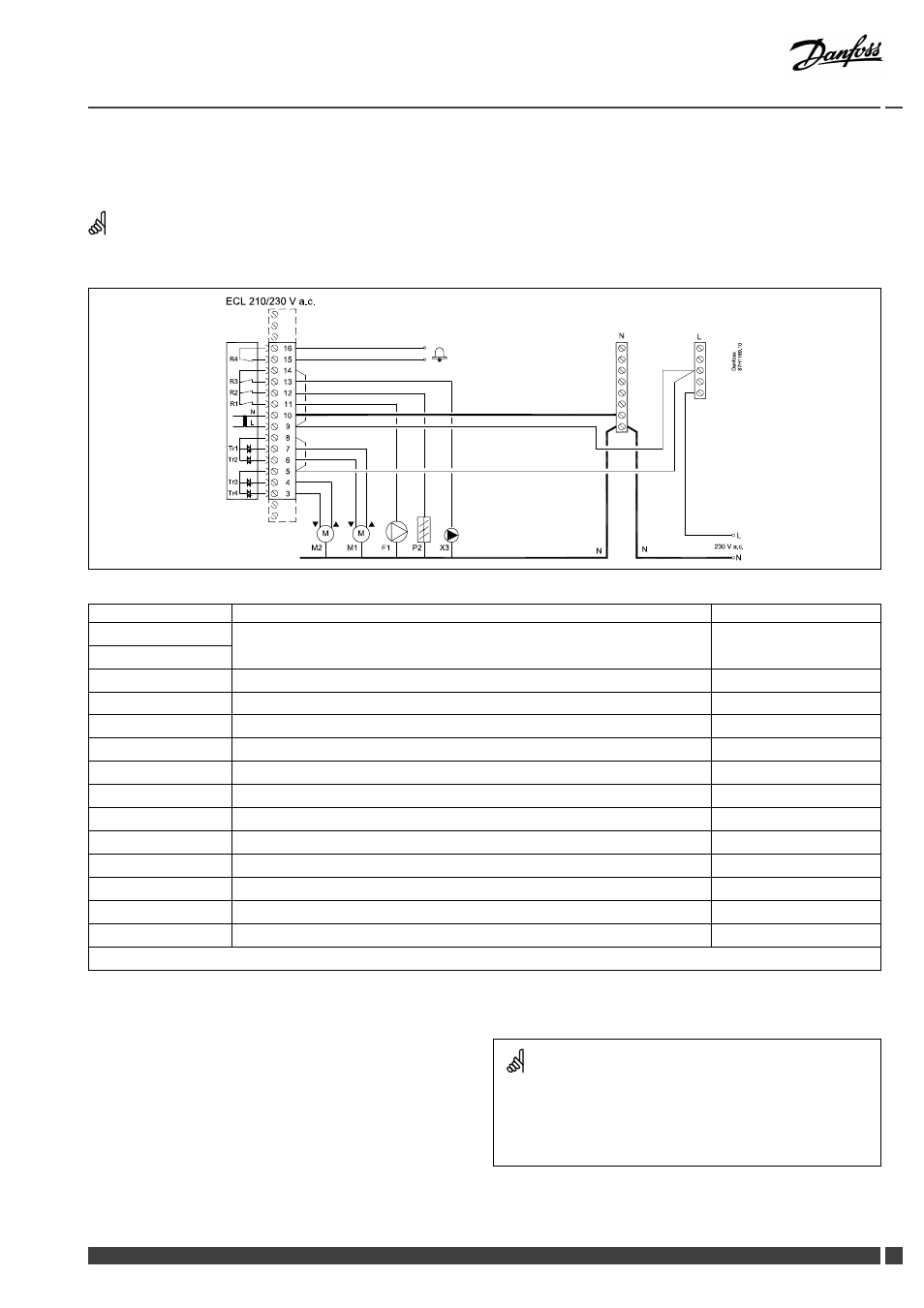

2.5.2 Электрические соединения, ~ 230 В, электропитание, насосы, регулирующие клапаны с электроприводом и т.п.
В целом представленные ниже рисунок и описание относятся ко всем применениям A214.
Однако заметьте, что:
A214.1 работает без M1
A214.2 / A214.3 работают без M2
Клемма
Описание
Макс. нагрузка
16
15
Сигнальное устройство
4 (2) A / ~ 230 В *
14
Фаза для регулирования подключенных элементов
13
X3
Циркуляционный насос ВКЛ/ВЫКЛ
4 (2) A / ~ 230 В *
12
P2
Заслонка ВКЛ/ ВЫКЛ
4 (2) A / ~ 230 В *
11
F1
Вентилятор/насос ВКЛ/ВЫКЛ
4 (2) A / ~ 230 В *
10
Напряжение питания ~ 230 В - нейтраль (N)
9
Напряжение питания ~ 230 В - фаза (L)
8
M1
Фаза для выхода регулирующего клапана с электроприводом
7
M1
Регулирующий клапан с электроприводом - открытие
0.2 A / ~ 230 В
6
M1
Регулирующий клапан с электроприводом - закрытие
0.2 A / ~ 230 В
5
M2
Фаза для регулирующего клапана с электроприводом
4
M2
Регулирующий клапан с электроприводом - открытие
0.2 A / ~ 230 В
3
M2
Регулирующий клапан с электроприводом - закрытие
0.2 A / ~ 230 В
* Контактная группа реле: 4 A для омической нагрузки, 2 A для индуктивной нагрузки
Установленные на заводе перемычки:
5 с 8, 9 с 14, L с 5 и L с 9, N с 10
Сечение провода: 0.5–1.5 мм²
Неправильное подключение может привести к повреждению
электронных выходов.
Макс. 2 x 1.5 мм² провода может быть подключено к каждой
винтовой клемме.
