Инструкция

ECL Comfort 210 / 310, приложение A214 / A314

Применение A214.2 весьма разнообразно. Основные
принципы работы:

Теплоснабжение с регулированием температуры
воздуховода:

Температура теплоносителя задается в соответствии с
вашими требованиями. Датчик температуры теплоносителя
в подающем трубопроводе S3 является наиболее важным
датчиком. Заданная температура для S3 устанавливается
в регуляторе ECL Comfort, параметр "Заданная балансовая
температура".

Если температура в подающем трубопроводе оказывается
ниже требуемого значения, постепенно открывается клапан с
электроприводом M1 (регулирующий температуру отопления)
и наоборот.

Температура воздуха в воздуховоде:

Если измеряемая температура воздуха в воздуховоде (S4) не
равна заданной температуре воздуха в воздуховоде, задание
температуры для S3 также может быть изменено.

В соответствии с недельным графиком (до 3 "Комфортных"
периодов/дней) контур отопления может быть переключен на
режим комфорта или экономии (два разных температурных
значения для требуемой температуры воздуховода). Заданная
температура воздуховода определяет коррекцию заданной
температуры для S3.

Вентилятор (F1) находится в положении ВКЛ/ВЫКЛ в
зависимости от программы и уровня теплоснабжения.
Заслонка (P2) находится в положении ВКЛ/ВЫКЛ в
зависимости от программы. Циркуляционный насос (X3)
находится в положении ВКЛ/ВЫКЛ в зависимости от уровня
теплоснабжения.

Описание аварийных сигналов, компенсационной
температуры, ограничение температуры возвращаемого
теплоносителя (S5) и защиты от замерзания (S6 иS7) дано в
разделе "A214 и A314, общая информация".

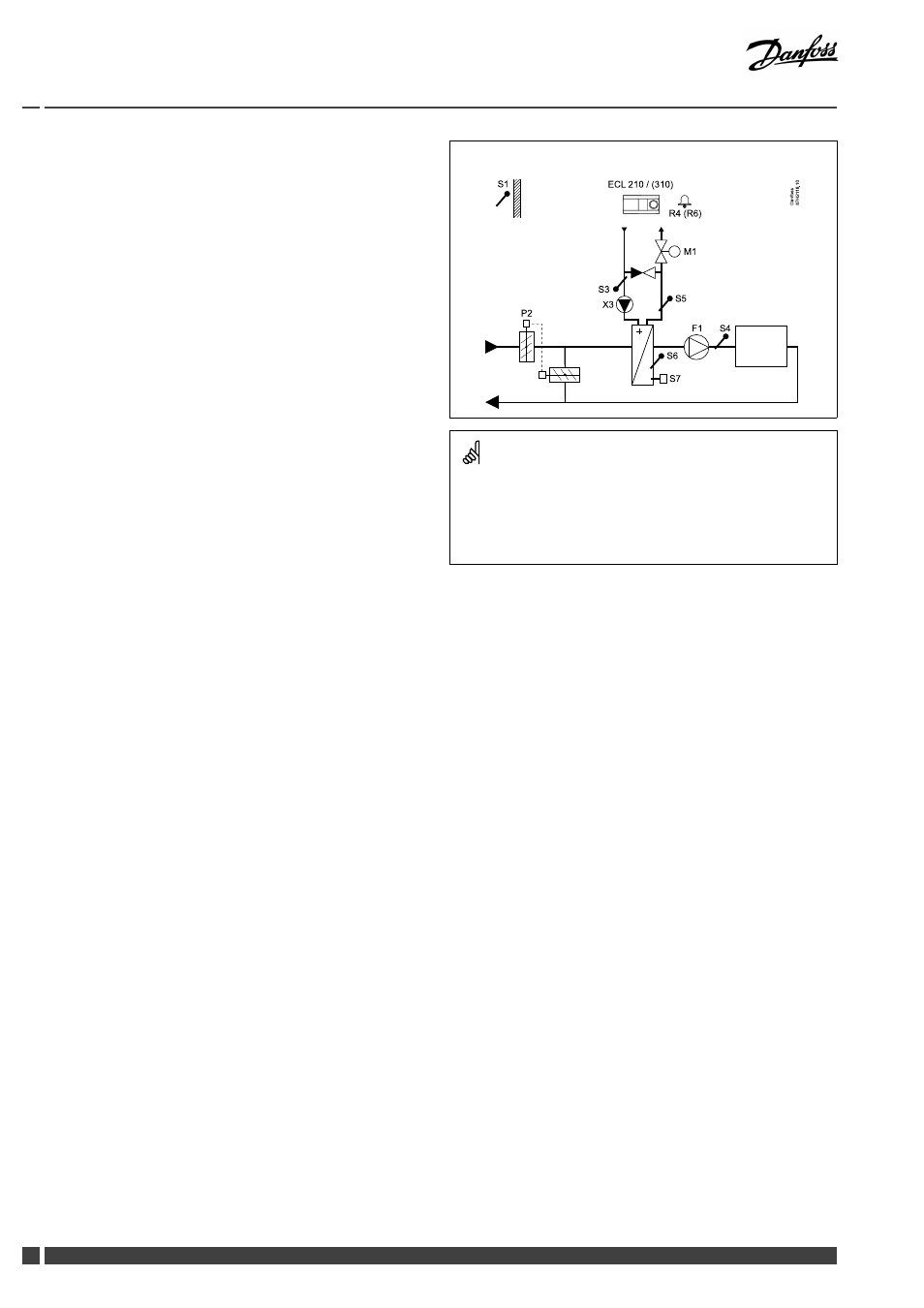

Стандартная схема A214.2:

S 4

P 2

S 5

M1

S 6

X3

S 3

S 7

F1

S 1

D

a

n

fo

s

s

8

7

H

2

1

1

8

.1

0

ECL 210 / (310)

R4 (R6)

Представленная схема является лишь принципиальной и не
содержит всех компонентов, которые могут оказаться в вашей

системе.

Все перечисленные компоненты подключаются к регулятору ECL

Comfort.

Список компонентов:

S1

Датчик температуры наружного воздуха

S2

Датчик компенсационной температуры (не показан)

S3

Датчик температуры теплоносителя в подающем
трубопроводе

S4

Датчик температуры воздуховода

S5

Датчик температуры обратки

S6

Датчик температуры замерзания

S7

Термостат замерзания

S8

Вход сигнала пожарной тревоги (не показан)

M1

Клапан с электроприводом, теплоснабжение

F1

Вентилятор

P2

Заслонка

X3

Циркуляционный насос

R4

Выход реле, сигнализация, ECL Comfort 210

(R6)

Выход реле, сигнализация, ECL Comfort 310

6

DEN-SMT/DK

VI.GU.A1.50
