ECL Comfort 210 / 310, приложение A214 / A314

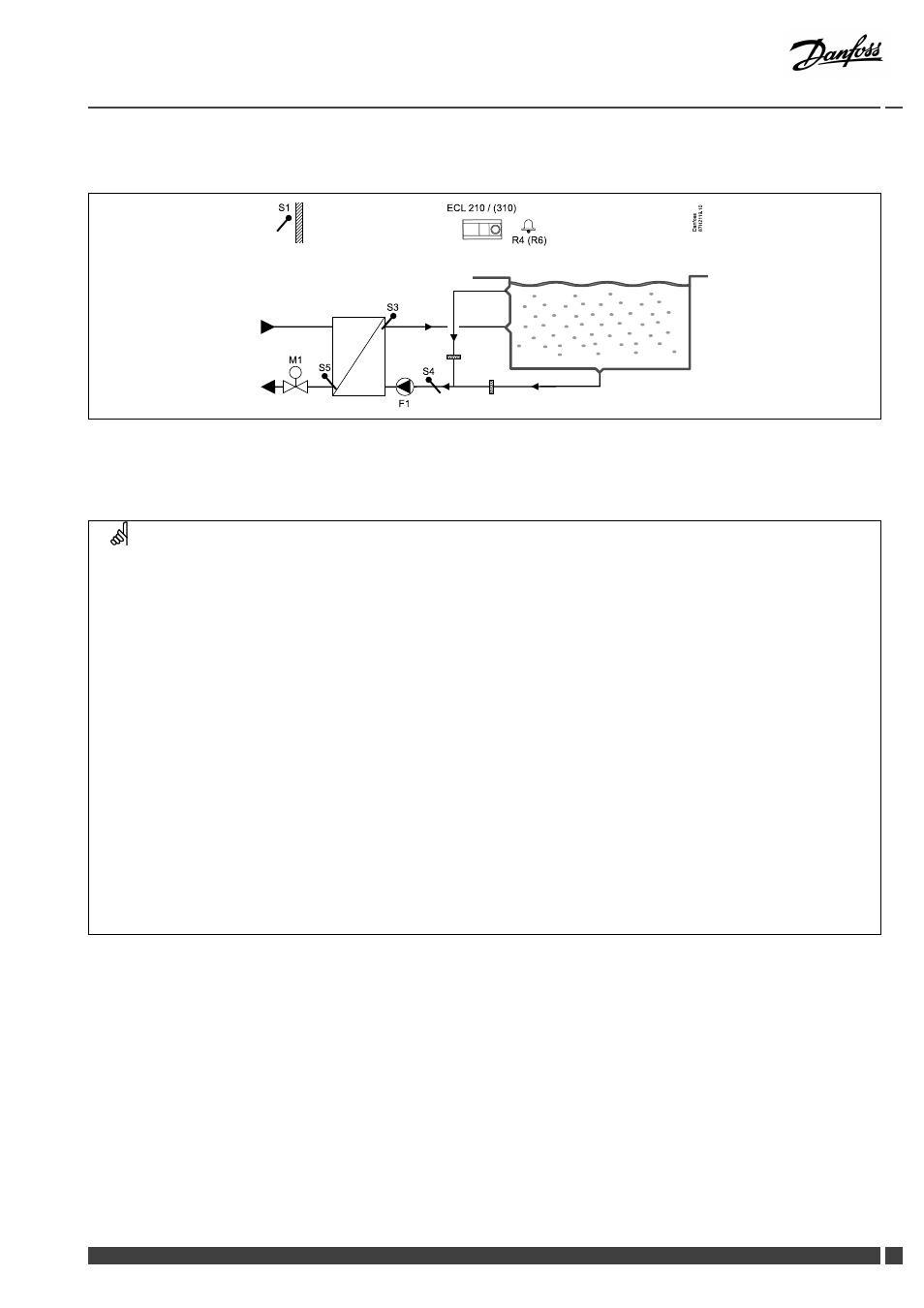

A214.2 пример б
Подогрев бассейна, постоянный контроль температуры воды
S 1
D
a
n
fo
s
s
8
7
H
2
1
1
9
.1
0
ECL 210 / (310)
M1
R4 (R6)
F1
S 3
S 5
S 4
Рекомендация по датчикам:
Датчики S3 и S4 должны быть подключены. В противном случае вентилятор (F1) остановится и регулировочный клапан с
электроприводом (M1) закроется.
Навигация:
Номер ID:
Рекомендуемая
настройка:
Специальные настройки для датчиков/термостатов, используемых для
защиты от замерзания:
S6* датчик температуры замерзания - МЕНЮ \ Авария \ Т замерзания \ Аварийное
значение
11676
5 °C
S5 датчик температуры возвращаемого теплоносителя - МЕНЮ \ Авария \ Огр. Т
замерз. \ Аварийное значение
11656
5 °C
Замыкающий контакт термостата замерзания S7* - МЕНЮ \ Авария \ Термостат
замерзания \ Аварийное значение
11616
0
Размыкающий контакт термостата замерзания S7* - МЕНЮ \ Авария \ Термостат
замерзания \ Аварийное значение
11616
1
* могут использоваться оба метода защиты от замерзания, с помощью S6 и/или S7
Специальные настройки для термостатов, используемых для подачи сигнала
тревоги о возгорании:
Замыкающий контакт пожарного термостата S8 - МЕНЮ \ Авария \
Пожаробезопасность \ Аварийное значение
11636
0
Размыкающий контакт пожарного термостата S8 - МЕНЮ \ Авария \
Пожаробезопасность \ Аварийное значение
11636
1
Другие настройки:
Задержка включения вентилятора — МЕНЮ \ Настройки \ Управление вентилятором/
вспом. обор.
11086
0
Danfoss District Energy
VI.GU.A1.50
